Altair（HyperWorks）后处理特殊技巧

1. 如何避免浪费打印墨水

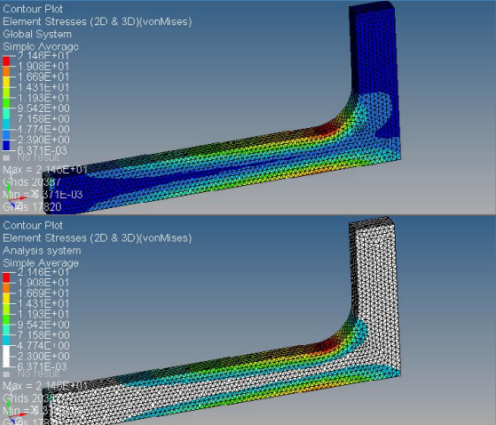

有颜色的图片会耗费许多昂贵的墨水。在应力云图中，蓝色部分（低应力区域）会使用大量不必要的墨水。如下图使用白色来替代蓝色可以避免浪费墨水。







2. 调整图例的比例

减少颜色的数量和调整图例的比例会非常有帮助。这样超过一定应力值（比如屈服应力）的所有单元将显示为红色。低于这个门槛值得单元可以用其他的颜色来显示，这样便于区别“安全”和“失效”的区域。



3. 结果的线性叠加

假如两个独立工况Fx和Fy已经有计算结果了。现在我们需要联合工况(Fx+Fy)的结果。普通的做法是再运行一个Fx和Fy共同作用的工况。对于线性静力分析来说，不需要分析计算就可以得到结果（单独工况的线性叠加）。



共同作用工况的结果(Fx + Fy) = Fx工况的结果 + Fy工况的结果。

在独立工况之前还可以添加一些比例系数如：



3Fx + Fy 或 2Fx-0.5Fy.



当结果为多种载荷共同作用，我们却只计算单独的载荷工况，这样做有什么好处吗？是的！这样计算的好处是我们可以指定独立的工况对共同作用载荷产生的应力的贡献。这将帮助我们在降低应力方面采用的做法。

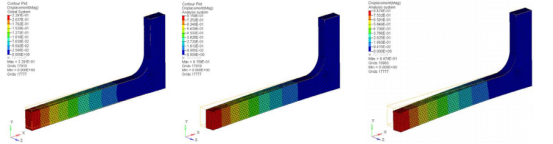

工况1：垂直力工况。变形放大了30倍 工况2：变形放大30倍。 工况1和工况2的线性叠加。位移放大30倍。



通过点击菜单的Results > Create > Derived Load Steps可以对工况进行叠加。选择需要叠加的工况并且设定





注意：线性叠加只适用于线性工况的结果。

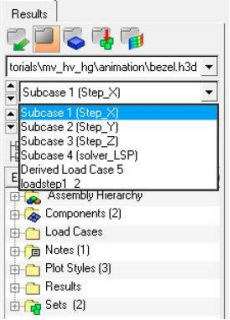

在HyperView中，叠加的工况可以直接从Results Browser中找到。





4. 结果缩放

线性分析中，应力和力成比例。因此，如果力大小翻倍，应力也翻倍。一些CAE工程师使用单位载荷来分析计算然后指定合适的缩放系数在后处理中得到需要的结果。



5. Jpeg / bmp / tiff格式和高质量的截图文件

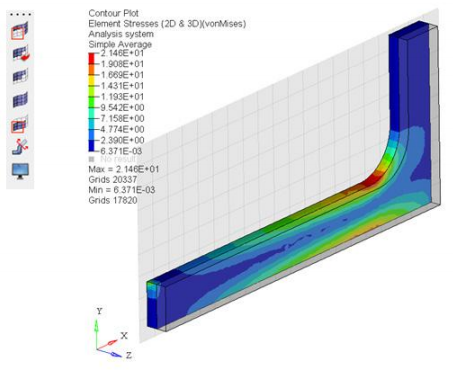

一般后处理器都提供保存应力位移云图的jpeg、bmp、tiff格式的文件。简便的方法是使用工具栏上的截图命令。



这些按钮可以截取屏幕、面板、自定义的区域或者图标，保存成一个文件或保存在剪贴板中，非常方便实用。

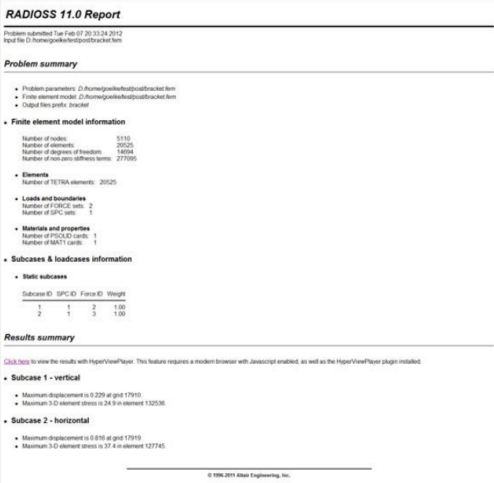

另外，OptiStruct / RADIOSS计算会得到一个报告。报告（html格式）位于工作目录（分析文件和结果文件位置）。







直接应力、向量（xx, yy）图

为了查看应力方向和属性（拉伸还是压缩），与CAE和应变测试结果对比，推荐查看向量图。

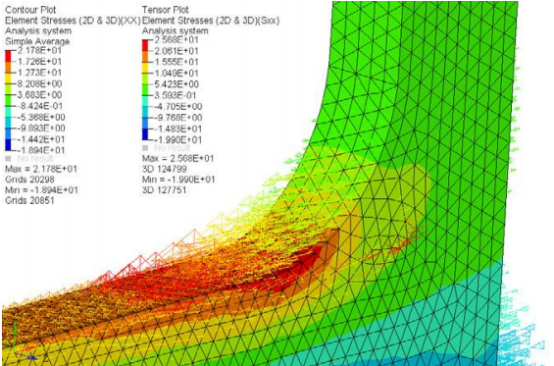

正应力（X方向）的叠加云图和向量图（箭头朝外为拉伸，朝内为压缩）。

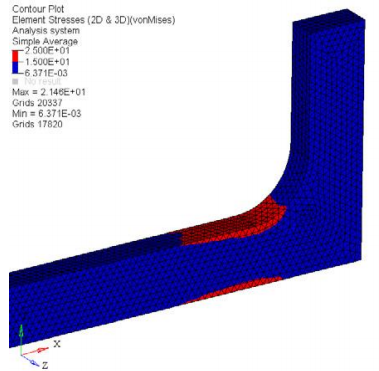

7. 用两种颜色来表示：

红色代表应力超过屈服极限（失效），蓝色表示安全区域。

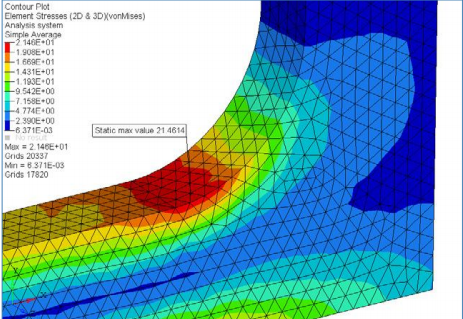

8. 报告最大应力位置







9. 显示截面上的应力分布

对3D单元特别有用。在侧边栏激活对应的图标 ，定义截平面的方向。







10. 图形显示

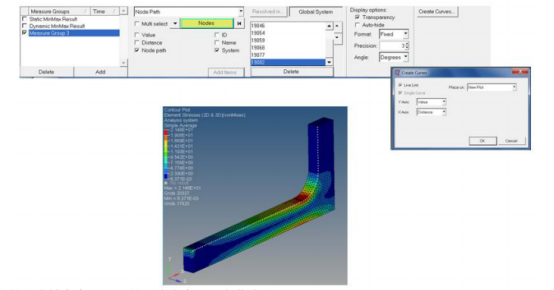

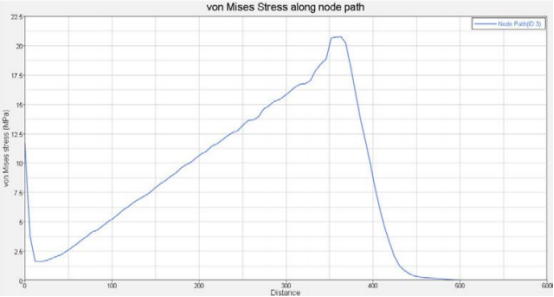

可以在HyperView里创建一个曲线，激活Measures面板，添加一个测量（当然可以更改测量名称）。根据信息你需要指定一个“节点路径”，选择相应的节点。最后，点击“Create Cureves …”









路径上的节点被高亮显示，并且将应力显示在曲线上。







当然，曲线可以根据你的需要进行调整。



11. 2D壳单元上下面的应力

可以查看2D单元上下面的应力（后处理术语是Z1, Z2）。裂缝一般从受拉伸的位置开始。VonMises应力永远是正的，所以不能知道显示的应力是拉伸还是压缩。有方向的应力如xx,yy,zz,可以用向量图来显示应力的方向。



12. 结果映射

考虑残余/过程应力：一些软件如Deform、HyperForm等计算过程或残余应力。这些应力使用后处理的特殊选项可以映射到FE模型。在结构分析、碰撞分析或疲劳分析时考虑这些应力可以得到更准确的结果，与试验的对比更加准确。动画结果（静态分析也需要）。



13.只能黑白打印时如何打印？

第一次看到这个问题可能觉得比较搞笑，但是这是事实。因为彩色打印费用较高而且可能被滥用，在许多公司里，彩色打印需要得到授权。但是黑白打印并没有限制，比如云图可以基于不同的灰度打印。

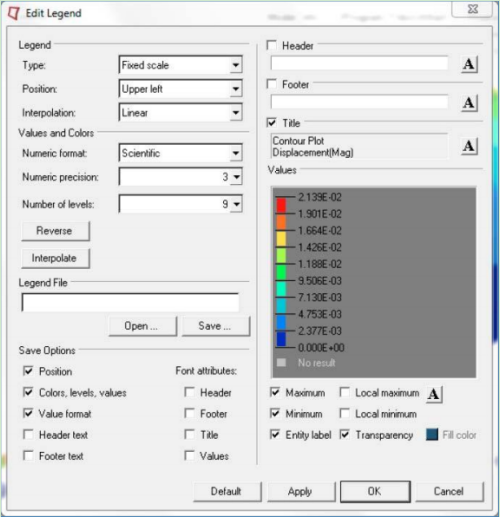

实际上，图例的颜色是可以编辑的。定义一个起始颜色和终点颜色，中间颜色可以自动“插值”来定义。
