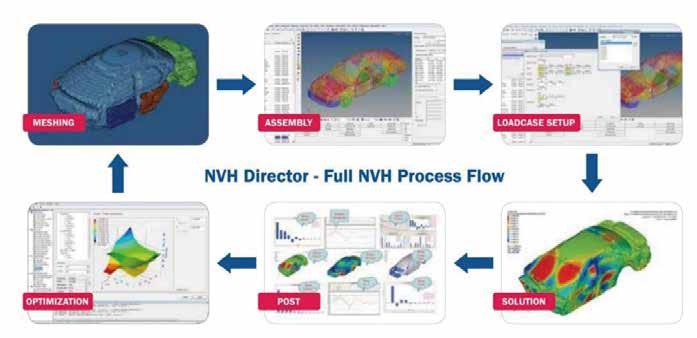

Noise and Vibration Director概述

NVHD 是 Altair 结合全球先进的 NVH 仿真技术和理念，基于 HyperMesh、HyperView、 Hyper Graph 开发的专用于整车 NVH 仿真分析的平台化工具，具有完整的整车建模、载荷数据处理及工况创建、诊断后处理及优化功能，并且可以为用户提供定制化功能和服务，提升用户产品 NVH 性能开发能力。

提高工程师分析效率

 • 全新、高效的模型装配环境

 • 便捷的模型缩聚和调用

 • 模态加速 AMSES 和快速频响 Fast FRF

 • 自动筛选问题频率点，同步输出重要诊断结果

 • 集成的结果可视化环境，更快捕捉 有效信息

 • 让工程师投入更多精力到产品优化

真正意义上的整车 NVH 仿真解决方案：

 • 分析模型包含完整的整车模型，车身、转向系统、悬架及轮胎、动力总成及扭矩传递路径

• 采用基于测试的真实载荷：发动机载荷、轮心力、路面谱等

 • 分析结果可与设计目标直观对比，识别风险

 • 方便的传递路径识别源、路径问题

 • 透视振动能量传递方式

 • 驱动物理原型车开发

完备的 NVH 问题解决手段：

• 低频——模态规划及模态贡献量分析

 • 中频——传递函数、接付点动刚度，面板贡献量

• 有效的隔振

• 动态吸振器

• 结构优化

• 优化算法驱动设计

• 优化结果快速对比

功能描述

整车模块化建模

• 声腔快速建模

• 快速网格粗化

• 装配树搭建

• ID 管理

• 多表征模型及混合建模

• 模型多状态及多配置

• 界面点及连接管理

• 万向节等复杂连接创建

• 液压悬置参数反求和建模

• 超单元批量创建与自动调用

• 模态参数化

• 柔性轮胎模型管理

• 模型打包与快速解压

• NVH 仿真数据管理

后处理诊断功能

-综合诊断

-模态贡献量及面板贡献量分析

-节点贡献量分析

-传递路径贡献量分析

-能量分析

-模态频响

-模态对标 MAC

-全局模态自动识别

-悬置系统解耦设计

-ERP 及辐射噪声分析

-阶次分析

-设计灵敏度分析

-载荷多样本分析

-结构多样本分析

-基于稳健性的优化设计

通用 NVH 分析工况创建

• Porcess manger 工况创建

• 工况模板创建及调用

• 工况诊断分析设置

整车 NVH 标准分析工况

• 发动机激励工况分析

• 轮心力路噪分析

• 路面谱+柔性轮胎路噪分析

• 轮胎不平衡分析工况

• 传动轴不平衡分析工况

• 电驱动总成 NVH 分析工况
