Altair WinProp 是电波传播和无线网络规划领域内最完备的工具套件，包括从卫星到陆地、从郊区到市区、室内的无线链路，WinProp 创新性的电波传播模型能够在很短的计算时间内完成精确的分析。
Altair WinProp 具有丰富的电波传播模型，是一款用于多种场景电波传播和高效网络规划的强大工具包。
WinProp 含有以下特色模块：
• AMan 天线方向图的图形编辑器，5G等天线方向图快速拟合
• WallMan 矢量建筑数据库的图形编辑器
• TuMan 隧道和体育场的图形编辑器
• ProMan 电波传播和网络规划分析模块
WinProp™电波传播和无线网络规划软件
产品亮点
• 新颖的基于经验公式或射线光学/确定性的电波传播模型（包括优势主路径DPM、智能射线追踪法 IRT、国际电联建议书模型 ITU-R.P1411 等），能够在较短计算时间内完成精确计算
• 支持各种场景（室内、城市、野外、隧道等）和丰富的地图数据格式，尤其是支持混合场景的分析
• 无线网络规划模块支持丰富的无线通信协议标准（蜂窝通信包括 3G/4G/5G，无线局域网 W-LAN (IEEE802.11a/b/g/n)，WiFi、蓝牙、LoRa/LPWAN等）
• 灵活的 WinProp 应用程序接口 (API)支持 Windows 或 Linux 等平台，易于将全面的电波传播模型和网络规划功能集成到其他软件工具或网络规划应用平台上
• 支持命令行批处理功能， 易于与HyperStudy 联合进行电波传播和网络规划的性能优化
Altair WinProp API 引擎
WinProp 应用编程接口（API）对电波传播引擎和网络规划模块都适用。
API 的调用非常简单方便，用户可以将电波传播模型（或网络规划引擎）集成到自编软件或第三方网络规划应用平台上。

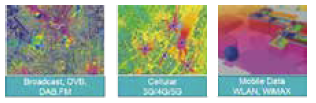

空中接口和应用
WinProp 多种空中接口与应用预定义：
另外用户可以根据需求定义新的电波传播场景， WinProp 除了进行网络规划外，还可以进行基于 ICNIRP 和 EMC规范的电磁特性分析。
计算与仿真
根据应用需求， WinProp 提供静态、蒙特卡洛和动态网络仿真器。WinProp 能够进行网络覆盖规划、容量分析和网络仿真器（算法性能、时延特性
分析等）。用户可以定义（基站位置）通信阻塞用于电路和分组交换服务（包括热点统计分布、移动站等）。
基站覆盖
WinProp 可以定义不同的传输模式（带宽、调制与编码策略 MCS 、数据速率、信噪比干扰功率比、信号门限、发射功率），覆盖地图（蜂窝布置、主服务、作用集、信道质量、上下链路的接收功率、信噪比干扰功率比）按照选择的传输模式分别进行计算，链路的适应性由传播模型计算得到的信道质量决定。可以估算每个位置在覆盖区域内的最大接收功率和最大传输速率。
容量
WinProp 根据覆盖分析和流量假设计算网络中不同射频链路和蜂窝的容量（吞吐量、最大数据率、包时延、服务质量），可以方便地预测各小区的容量限值和过载蜂窝，并网络优化实现高的容量和高的吞吐量。复杂的确定传播模型很好地定义了 MIMO 和波束成形对通信容量的提升。任意天线的特性（线极化、圆极化）及其在电波传播分析中对无线信道的影响都将计入网络规划中。
Altair FekoTM 与 WinPropTM 交互
三维电磁场仿真可以用于天线设计和计算天线的辐射特性以得到 3D 天线方向图， Feko 全面的求解器可以出色地胜任此类工作，得到的 3D 远场方向图能够叠加到 WinProp 电波传播模型的无线信道中。
WinProp 直接导入 Feko 输出的3D 天线方向图 (. e)，加快复杂场景(如车车通信- V2X ) 的仿真速度，复杂目标（如汽车）可以用其雷达散射截面
代替（Feko 中计算得到的双站 RCS ）。
WinProp 支持定义空中飞行器的位置（经纬度、高度）、飞行速度、飞行姿态（偏航角 yaw、俯仰角 pitch 和翻滚角 roll ），计算其与地面雷达的点对点通信、多普勒频移及距离多普勒热图。
功能
场景及应用
WinProp 高精度、基于实验修正的经验模型和确定性电波传播模型适用于各种场景：
• 室内场景
• 城市场景
• 野外场景
• 隧道与地下轨道交通
• 车车通信 V2X 及时变场景
• 虚拟驾驶
• GEO 与 LEO 卫星通信
数据库
基于场景，仿真预测基于地形（像素），地貌（ 像素-有/无高度和地表覆盖），城市建筑（像素或矢量）或 3D 平面物体/墙体（矢量）数据库。
在电波传播预测时，不同类型数据库可以同时使用和相互转换。图形编辑器、 CAD 软件和不同格式转换器均支持所有数据库类型。
电波传播模型
WinProp 强大的电波传播引擎包括经验和半经验模型（与测试数据校准），严格的 3D 射线追踪模型（SRT、IRT、SBR）和独特的优势主路径模型（DPM）以及国际电联建议书模型ITU-R.P1411 等。
除了计算路径损耗、接收功率、电场强度等，WinProp 同时可以计算信号时延、角度扩展、视距传输/ 非视距传输(LOS/NLOS)、定向信道脉冲响应
(CIR)、角包络和传播路径、多径传输效应、多普勒效应、数据速率、吞吐量等。
