1.1.3 启动 HyperMesh

(1) On PC

• 从起始菜单，选择 All Programs >Altair HyperWorks (version) > HyperMesh Desktop。

• 右击上述程序创建软件启动快捷方式，点击快捷方式。

(2) On UNIX

• 在命令窗口点击 <install directory>/scripts/hm。

• 设置软件别名。

(3) On Mac OS X

• 点击程序菜单下的程序图标。

• 在终端窗口键入启动命令

例：在终端窗口中键入/Applications/AltairHyperWorks/altair/scripts/hm，启动 HyperMesh)。

1.1.4 起始目录

HyperMesh软件从起始目录中读取和写入下述文件：

• Configuration files 配置文件(hmmenu.set，hmsettings.tcl，hwsettings.xml，hm.mac 等)。

• History File 操作历史文件(commandNaNf)。

• HyperMesh 模型文件、FE 数据文件、几何模型文件。

起始目录可通过下述方式设置：

(1) On PC

• 右键点击 HyperMesh 图标。

• 点击属性（Properties）选项。

• 设置快捷方式（Shortcut）标签中起始位置（Start In）字段的路径。

(2) On UNIX

默认情况下，起始目录为程序执行的文件夹，如果在此目录下没有找到配置文件，HyperMesh 将在用户主目录中寻找配置文件。

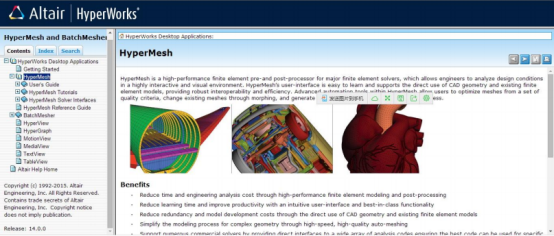

1.1.5 在线帮助

HyperMesh 提供了内容详尽的帮助文档，在线帮助可通过开始菜单或“h”键进入。如果使用“h”键进入在线帮助，帮助文档将自动进入解释当前活动面板的页面。同时，在线帮助包含了 HyperMesh 高级功能应用的详细教程。

1.1.6 HyperMesh 用户界面

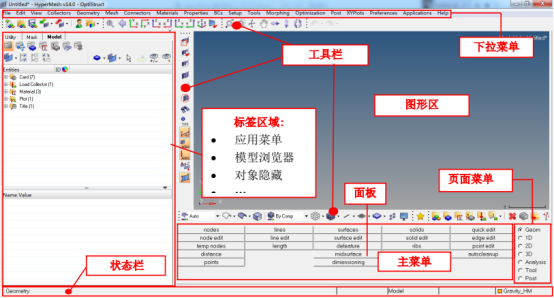

HyperMesh 用户界面如图 1-4 所示：

lGraphics area(图形区)：图形区是显示模型的区域，可以显示几何模型、有限元模型、XY 曲线图和结果图。

lToolbar(工具栏)：位于图形区下方，这些按钮为常用功能提供了快捷方式。

lMenu Bar(下拉菜单)：将功能键按组分类，通过下拉菜单进入。

lMenu Pages(页面菜单)：根据不同功能将主面板分为七组。

lMain Menu(主菜单)：包含多个面板菜单。

lPanels(面板)：HyperMesh 交互式操作菜单。

lSub-panels(子面板)：将面板分割为多个功能类似的面板。

lCommand Window(命令窗口)：支持输入和执行 tcl 命令，通过 View 下拉菜单设置显示（默认情况下不

l显示）。

lTab Area(标签区域)：包含标签：Solver、Model、Utility、Include、Import、Export、Connector 等。

lStatus Bar(状态栏)：显示当前操作状态，显示当前活动库文件、组件集和载荷集。
