HyperWorks汽车B-柱网格变形

来源: | 作者:ALTAIR | 发布时间 :2023-08-15 | 409 次浏览: | 分享到:

在这一节,将练习如何使用HyperWorks的变形域,实现汽车 B-柱有限元模型的网格变形。





7-13 网格变形前后的 B 柱模型



Step01:读取并查看模型。

打开模型文件 Exercise_7c.hm。



Step02:创建变形域。

(1) 通过路径 HyperMorph > Morph Volumes > Create,进入创建变形域页面。

(2) 将创建方式切换到 pick on screen。

(3) 在 handle placement 中,选择 corners only。

(4) 勾选 auto-tangent 。

(5) 按下图方式,选择并创建包含若干个控制柄的变形域。

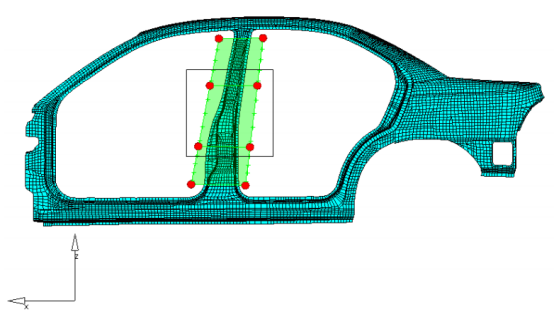

7-14 选择点创建变形体



Step03:切分变形域。

(1) 选择 split/combine 子菜单。

(2) 选择 split mvols : by edges。

(3) 按下图模式,选择近似标识 1 的位置,对变形域进行切分。

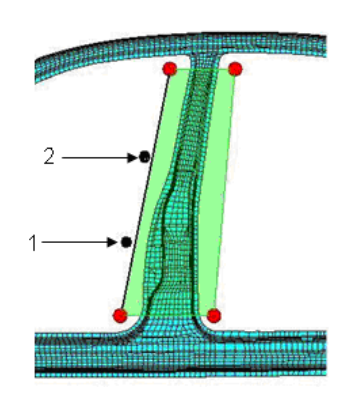

7-15 变形域切分位置



(4) 点击 split。

则原有变形域被切分为两个新的变形域。



(5) 按照上述步骤,在上图中标识 2 或近似位置,进行第二次切分。两次切分应最终生成三个首尾相接的较小的变形域。



Step04:对 B 柱模型进行网格变形。

(1) 在 HyperMorph 界面下,选择 Morph ,然后选择 move handles。

(2) 将移动控制柄类型置为 translate。

(3) 在 direction 中选择 along xyz。

(4) 按下列内容填入移动距离 。

X = 0

Y = 100.00

Z = 0


(5) 按下图内容,选中待移动的控制柄。





7-16 选择待移动的控制柄



(6) 点击 morph。

旋转模型,可以看到,该模型的网格形态在网格变形后发生了明显的变化。通过网格变形技术,B 柱的设计方案得到了更新。值得关注的是,由于采用了创建局部变形域,移动控制柄的方式进行了网格变形,因此,由网格变形导致的单元质量下降的现象得到了有效控制。
