无线耳机用头戴式还是入耳式？Inspire给头戴式耳机建模及分析

近年来，无线蓝牙耳机在年轻人中大受欢迎，成为了一种时尚潮流。虽然这种耳机小巧便携，但无论是入耳式还是半入耳式，长时间佩戴都会导致耳朵不适。



相比之下，由于头戴式耳机不进入耳朵的设计，它能避免耳道的损伤，而且在降噪和声场表现等方面具有先天优势，因此仍然是许多人的首选。今天，我们将教授大家如何建立头戴式耳机的模型，并对其进行有限元分析。

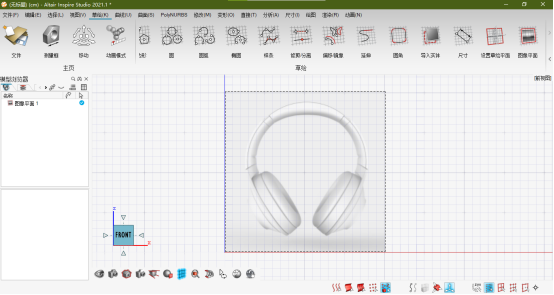

1.首先打开Inspire Studio 三维建模软件，进行一个初步的概念建模，在前视图位置放置一张耳机的图片。

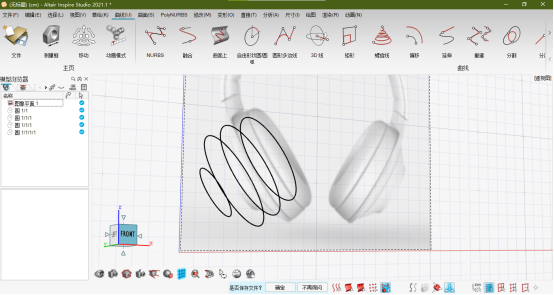

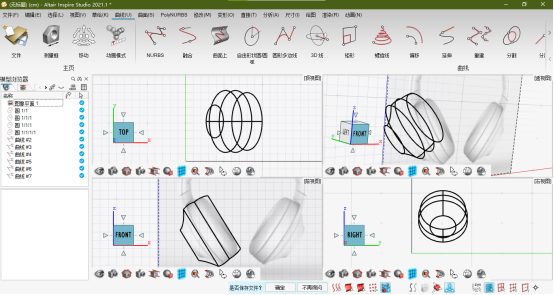

2.根据图片轮廓绘制四个圆形。

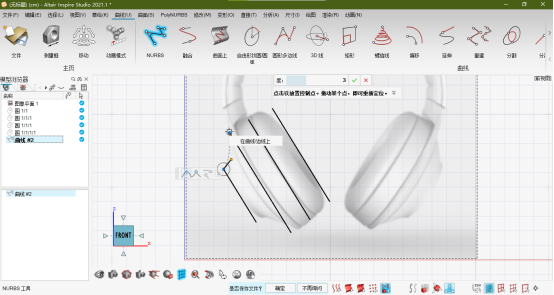

3. 打开软件捕捉点，根据边围绘制曲线。









4.绘制出耳罩的轮廓线，如下图：

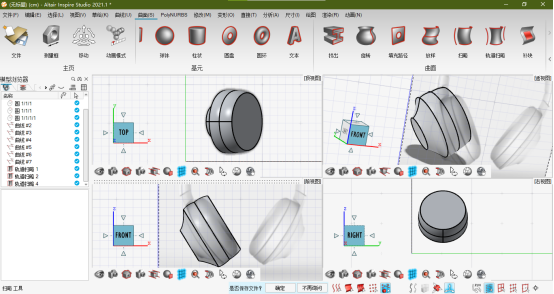

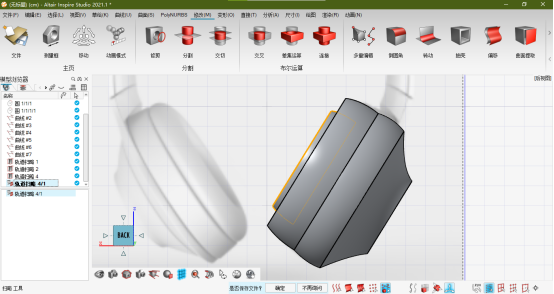

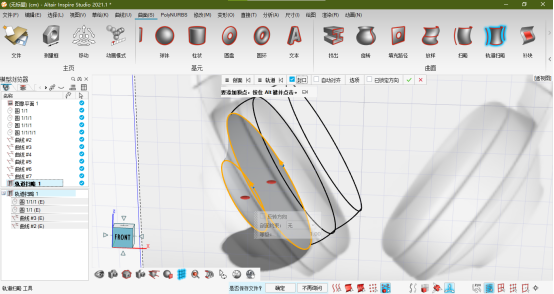

5.用扫略工具（曲面—轨道扫略）把这些曲线分别变成实体曲面











6. 复制一个靠里边的实体模型，并进行缩小

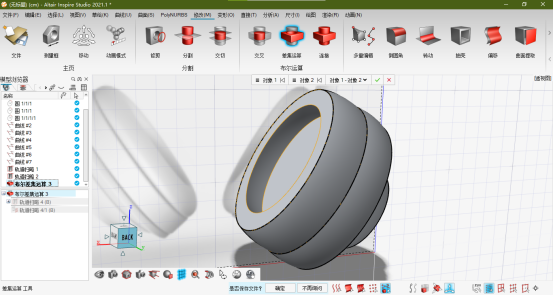

7.用布尔运算差集对两个模型进行剪切

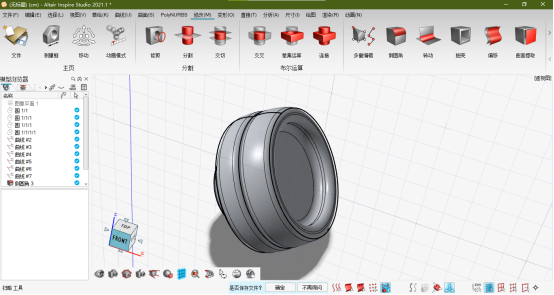

8.再用倒圆角工具进行圆角（注意：圆角大小根据自己实际需求定义）

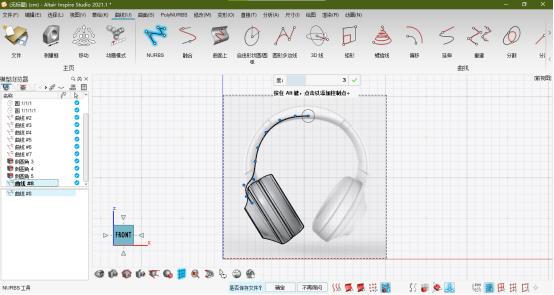

9.用NURBS曲线工具绘制一条轮廓线（可同通过拖拽点的方式调整曲线的弧度）



10.用平面对称工具复制曲线，并合并两条曲线

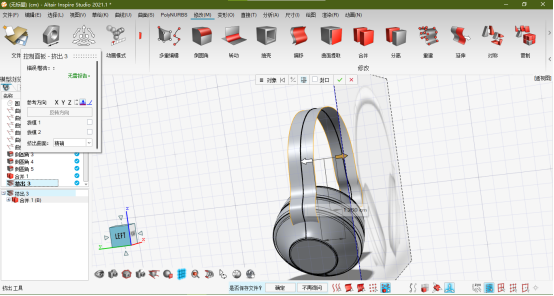

11.挤出工具对曲线进行挤出操作



12.用偏移工具对曲面进行向外偏移（勾选增厚）

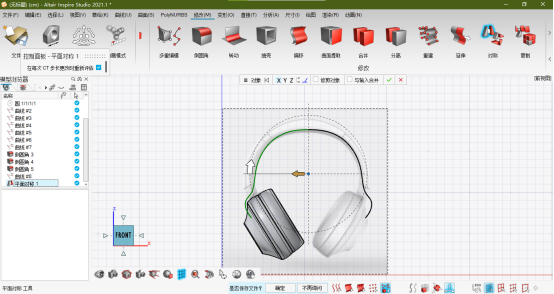

13.平面对称工具进行复制

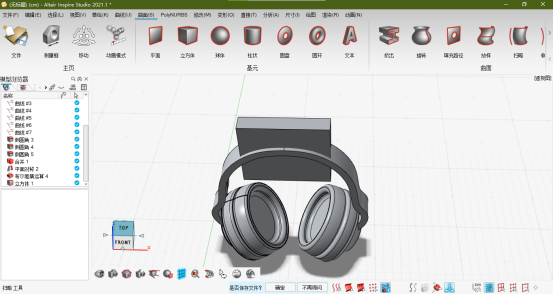

14.在杆上绘制一个立方体

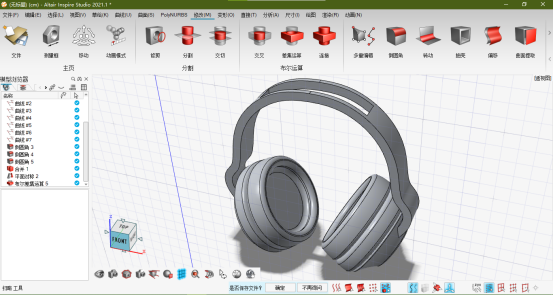

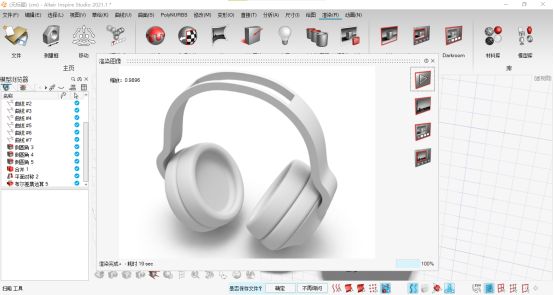

15.用布尔运算差集工具进行剪切，得到最终的建模实体（保存，导入自己想要的格式）







完成建模以后，我们再看看如何完成有限元分析。

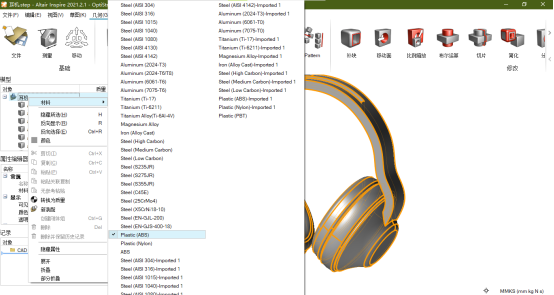

1.打开Inspire轻量化设计软件，导入模型，对材料进行设置（材料库自带材料）

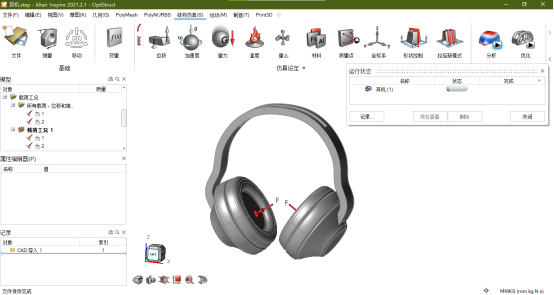

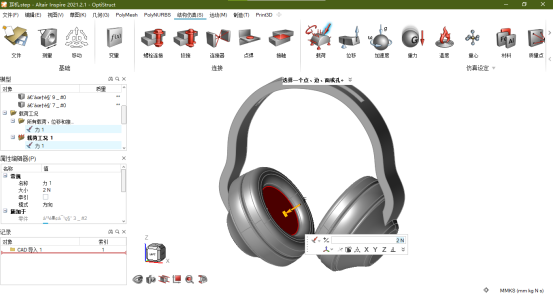

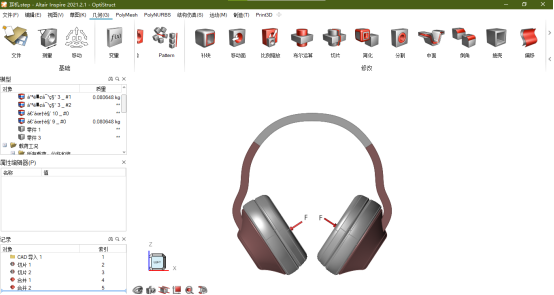

2.在结构仿真界面对耳机进行施加力

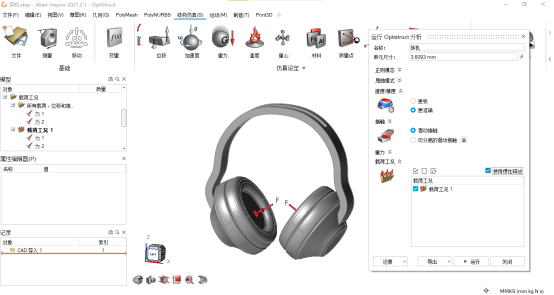

3.进行分析，使用惯性释放（单元尺寸由系统计算）



4.点击运行

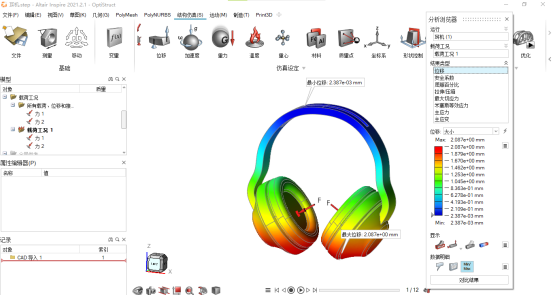

5.查看结果，检查设计是否达到设计要求（查看位移、应力、安全系数）

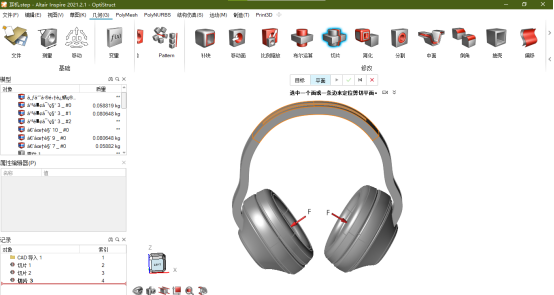

6.用切片工具对模型进行剪切



7.用合并工具把剪切的位置和耳罩位置进行组合，并设置设计空间区域

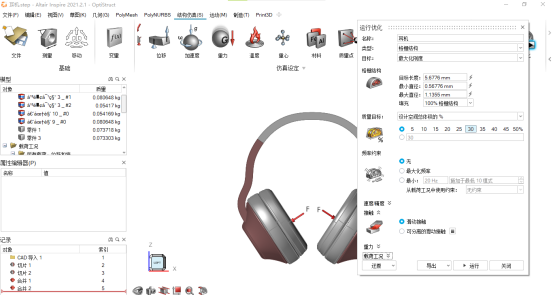

8.点击运行优化，选择优化类型为栅格优化（栅格结构可点击⚡标志自动计算），使用惯性释放，点击运行

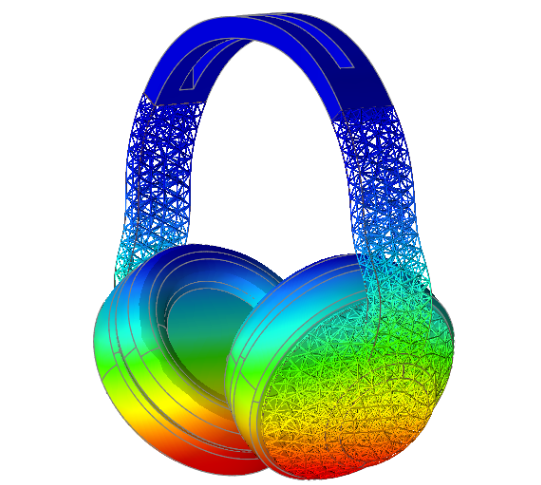

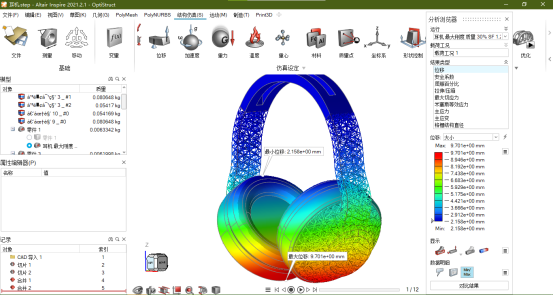

9.查看结果（查看位移、应力、安全系数）



新的设计就完成啦









今天的教程就到这里了，希望可以帮助到大家，如果感兴趣，请持续关注我们的动态~
