HyperMesh 几何术语
处理几何问题必须熟悉相关术语。
如前文所述，CAE 项目通常由导入 CAD 模型开始，例如 CATIA、STEP、UG、IGES、solidThinking
等等。导入模型数据时常常伴随细微的偏差，有诸多偏差细节，HyperMesh 提供了广泛的几何修复工具，应用广泛。CAD 模型通常不是 CAE 分析人员需要的模型，比如，对一个设计者而言，一个简单光滑的曲面通常被分割成很多小面。
部分几何表现如下：

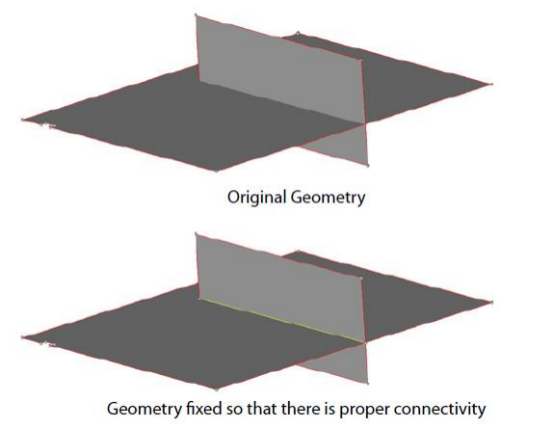

l几何没有相连
l存在非常细小的面
l面之间有间隙、重叠或者未对齐

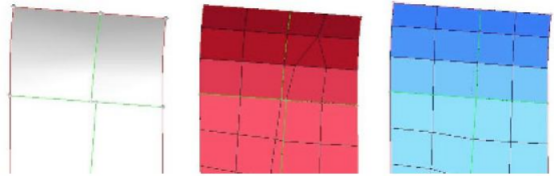

左图 CAD 导致单元形状畸变，而右图改进后网格效果较好

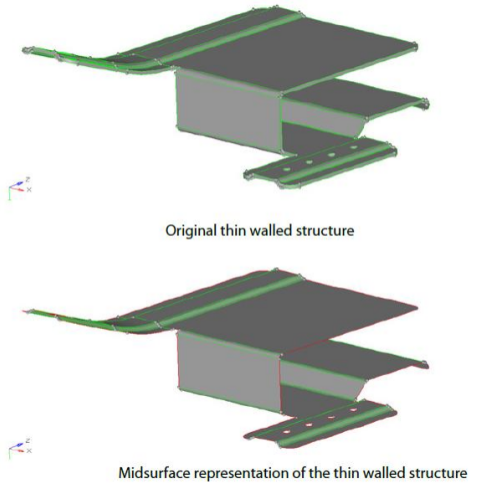

l几何是薄壁实体结构时，抽中面用 2D 网格划分效果更好
l面之间有穿透，但没有体现

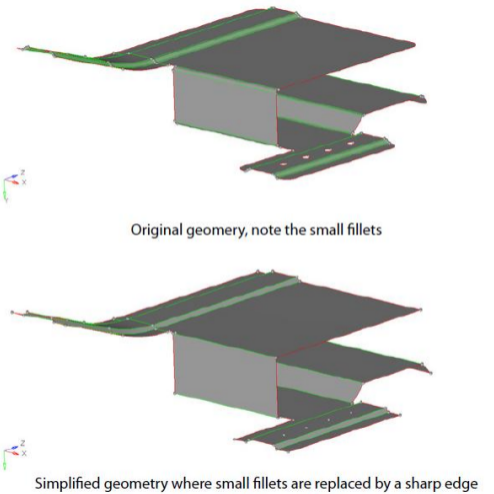

l几何模型细节太多
l其他更多….
