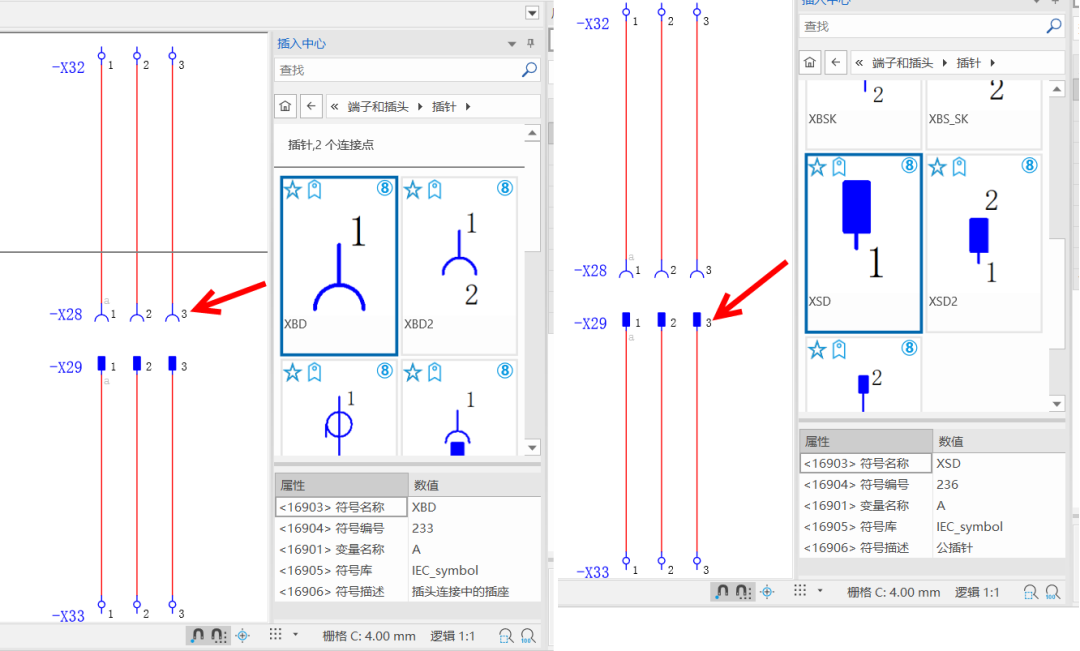

01 在Electric P8中设计线束原理图时，经常会使用连接器，但在使用连接器插针符号时，需要根据实际应用场景选择合适的插针符号，当连接器没有与对插的公或母头，可以使用符号【XBD】或【XSD】，如下图。

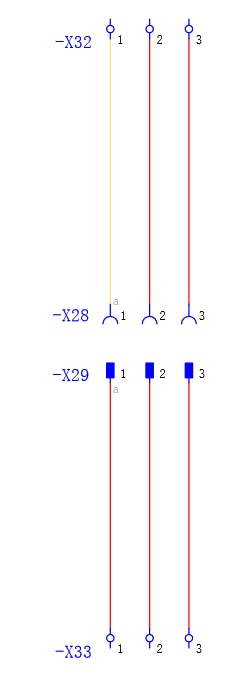

02 这两个符号，连接器只有1端可以接线，另一端不能接线，也非【直接连接】，电位无法穿越连接器公头和母头，如下图。
03 但电位需要穿越公母头的连接器，应采用符号【XBD2】或【XSD2】，如下图。

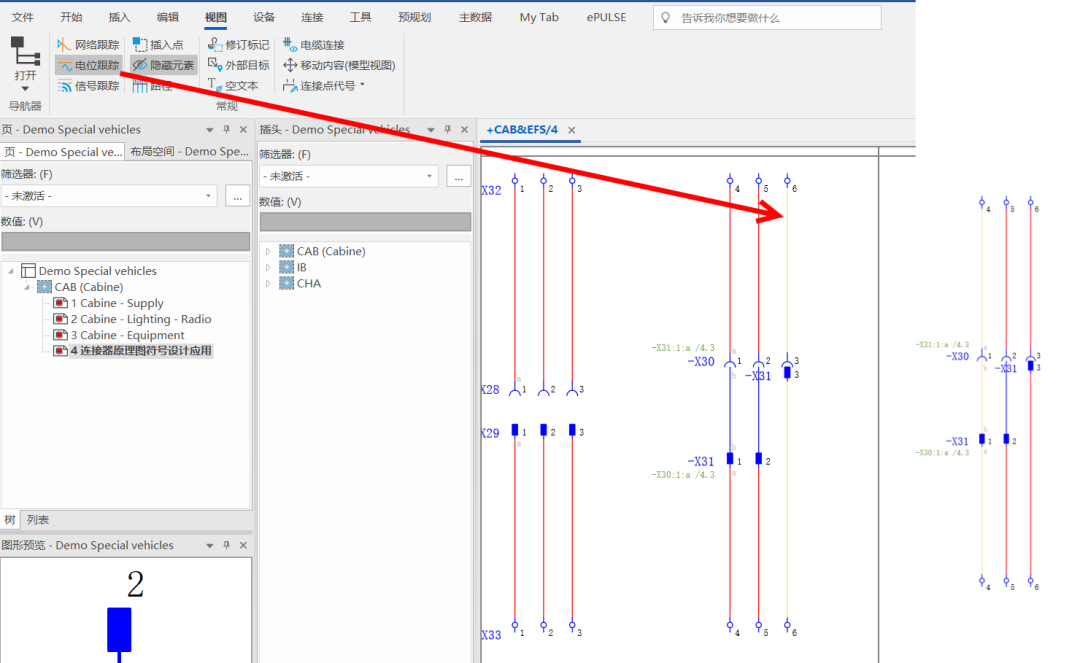

04 符号【XBD2】或【XSD2】允许电位通过，中间连接的蓝色线，表示是直接连接，直接连接表示电气元件之间直接对插，不用导线连接，如下图。
