六面体网格其它检查项

来源: | 作者:ALTAIR | 发布时间 :2023-10-12 | 351 次浏览: | 分享到:

自由面

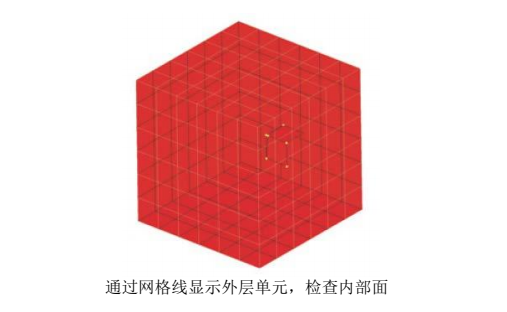

自由面检查是六面体网格最重要的一个检查项。一个六面体单元有六个面。网格的自由面应该与实体外表面匹配。任何其它（内部）自由表面表示节点连接不正确或没有正确匹配的单元。



六面体网格其它检查项

六面体网格其它检查项



将自由面转换为四面体

对于复杂的几何，检查内部自由面需要花费大量时间。一个简单的方法是将自由面转换为四面体。如果能够转换成功表面六面体是正确的，没有内部面。



六面体网格其它检查项

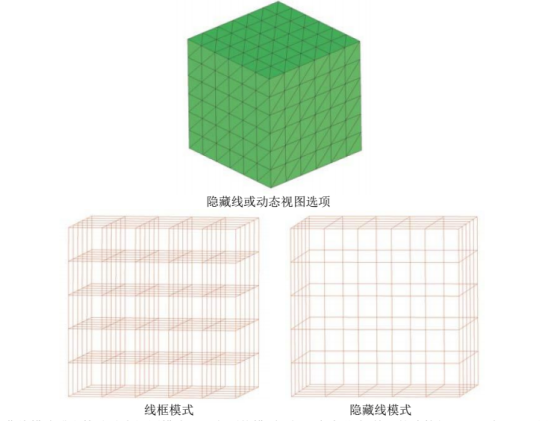

通过隐藏线模式或者快速动态视图模式显示六面体模型，如果存在节点/单元的连接问题可以立即识别出来。除了上述列出的检查项外，也可以使用前面提到的各种检查方法（例如重复单元、重复节点、删除临时节点和自由节点等）。
