HyperMesh_HyperMorph简介Altair帮助文档

HyperMorph是什么?

• HyperMorph是一个有效的、逻辑的和直观的方式对有限元模型网格进行变形的工具。

• Morphing技术应用

➢ 在保证网格质量的前提下，迅速（交互或参数化）的改变网格的形状

➢ 将已有网格映射到一个全新的几何（或设计）上

➢ 为后续优化设计创建或编辑形状变量

• HyperMorph方法

➢ Morph Volume –对复杂有限元模型变形的有效方法

➢ Global and Local Domains and Handles -通过控制域与控制柄进行参数化改变形状的理想方法

➢ Freehand –直接变形技术，不需要提前定义各种Morhping对象或实体（domain，handle，morph volume等）

➢ Map to geometry--将已有网格映射到一个全新的几何（或设计）上

Morphing的对象或实体

• 控制柄（Handle） –在变形过程中控制模型形状

• 变形域（Domain） –将模型划分成不同区域 (用于domain and handle法)

• 变形体（Morph volume） –一个立方体形状（也可以其他形状）的形体，可以控制其内部所有对象的变形（用于morph volume法）

• 变形约束（Constraint） –在网格变形过程中用于控制节点的运动

• 对称性控制（Symmetry） –强制某些区域对称变形

• 保存形状（Shape） –将模型变形形状保存，以便后续使用

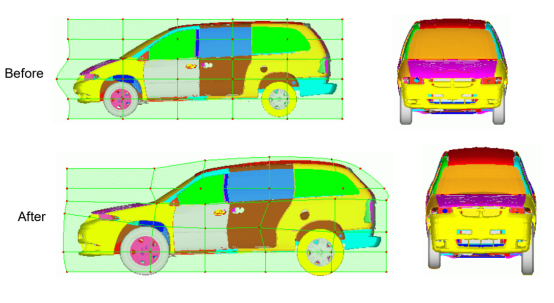

• Morph Volumes – 大尺度变形，从厢式货车变形成混合型车

HyperMorph方法总览

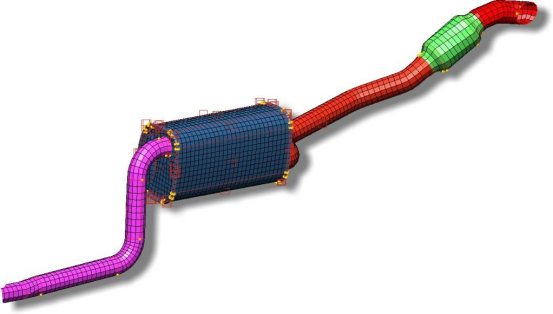

• Morph Volumes – 强制切向拉伸

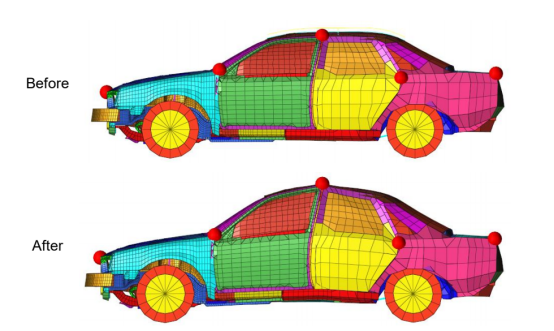

• Global Morphing – 通过控制Handle位置进行全局网格变形

• Local Morphing –通过改变特征尺寸来更新几何形状

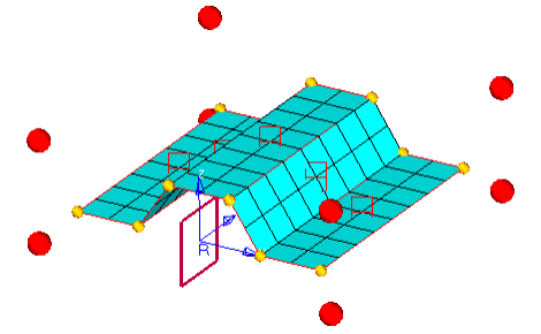

• Local Morphing – 使用变形域和控制柄（domain and handle）

• Local Morphing – 使用变形域和控制柄（domain and handle）

• Map to Geometry（映射到几何 ）– 通过 line difference快速改变设计

• Map to Geometry（映射到几何）-车辆大尺度变形

• Line Difference –车顶横截面变形

• Freehand – “雕刻”到可变形的坐垫

（内容、图片来源：Altair官方文件）
