HyperWorks进阶教程：OptiStruct分析基础

   2.1模型文件组成及基本格式

2.1.1 .fem 文件组成

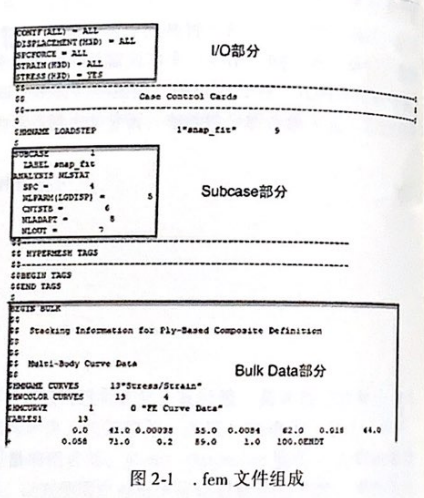

OptiStruct是通用结构有限元求解器，其模型文件扩展名为.fem，该文件为ASCI文件，可通过文本编辑器打开。.fem文件中包含所有的模型信息，如果模型采用HyperMesh创建，则该文件中还包含HyperMesh中的Componenl名称信息、焊点连接相关信息等,这些信息保留在$开头的相关行内。Opli-Suuct在读取.fem文件时，会跳过$开头的行，而 HyperMesh 在读人.fcm 文件时，会识别$开头的行。.fem 文件的内容可分为三部分I/O部分，Subcase部分以及Bulk Data部分，如图2-1所示。下面分别介绍这三部分。

1. I/O部分

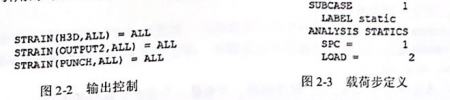

I/O部分用于分析或优化的全局控制，包括结果输出的类型、格式、频率，运行的类型(模型检查、分析、超单元生成、优化或者重启动)，输入/输出及临时文件的名称和存放位置等。以线性静力学分析为例，默认只输出位移和应力，若要输出应变，需要在I/0部分指定输出应变文件的格式，可选择的格式类型为H3D、OUTPUT2等。I/0部分还可以指定应变类型,如 Mises 应变或主应变。以图2-2为例，输出了H3D、OUTPUT2 以及 PUNCH 三种格式的所有类型的应变。

2. Subcase部分

Subcase 部分设置工况信息(也叫载荷步)。它决定在一个Subcase 中使用哪些载荷和边界条件,控制该工况的结果输出类型、频率、优化的目标和约束等。以图23为例，分析类型为slaie，即线性静力学分析，引用的约束卡片为1号loadcollector，载荷卡片为2号load collector。

3. Bulk Data 字段

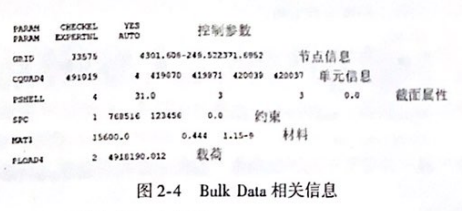

Bulk Dala部分开始于BEGIN BULK字段，结束于ENDDATA字段，包含除了I/0和Subcase 部分之外所有的有限元模型信息，比如求解控制参数、节点编号及坐标、单元编号和每个单元对应的节点信息、材料参数、截面属性、坐标系定义、详细的约束及载荷定义等。所有这些信息没有先后顺序要求。相关信息的典型示例如图2-4所示。

2.1.2.fem 文件基本格式

fem 文件中，$、//、#为注释符号，以这几个符号开头的所在行为注释行，都会被 0pliSunuel的读取过程所忽略。.em 文件可分为长格式、短格式和自由格式三种，一行的默认长度为80个字符。可通过SYSSETTING，CADLENGTH卡片修改每行的长度，但一般不建议修改。

如果卡片信息中需要包含文件名信息(OUTFILE、RESTART、INCLUDE、LOADLIB、TMPDIR、EIGVNAME 和ASSIGN)，则该卡片每行最多可以有200个字符，或者将文件名放在引号(英文输入法下的双引号或者单引号)内分布在多行。

短格式中每个关键字占据8个字符，长格式中每个关键字占16个字符，自由格式中可用空格逗号、左括号、右括号、等号中任意一个来

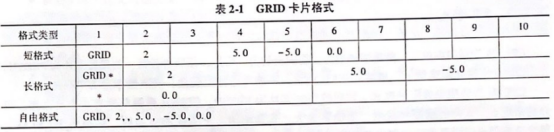

分隔关键字，两个连续逗号表示关键字为空，每行最多包含10个关键字。以表2-1中的 GRID卡片为例，短格式中，GRID占据第1~8个字符，节点编号2占据第9~16个字符，X坐标占据第17~24个字符，Y坐标占据第25-32 个字符,2坐标占据第33~40个字符。长格式每个字段占 16 个字符;自由格式字段之间用逗号分隔。需要注意的是，.fem文件中不支持使用〈Tab)键输人空格

”开头。整数项不能包含小数点或指数部fem 文件中，数值字段必须以数字或者“+”分，并且必须在(-2”，2”)范围内。要求输入实数的字段可以输人整数代替，系统会自动转换为双精度的实数。

注意：除了标题和文件名外的任何字段只要超过8位的字符就会被系统截除，并且没有任何警告信息。除了用户定义的标题和文件名外的所有字符串都不区分大小写。在不会导致合并混淆的情况下，较长的关键字可以适用其钱4个字符代替（缩写）。

例如，以下3行是等效的：

DISFLACENET (form)：optiondisp Fokw option

displa, fomm, option

续行可通过最后字段的“,”符号识别，下面是一个有多个续行的卡片!XYPLOT, XYPEAK, VELO, PSDF/3 (T2 ),6(2),8(T2)，10(T2),

20 12)文件路径可以放在引号内，以下是一个被分割在多行的文件路径CIuDE "path/

/split into multiple/lines

/filename.txt"

该卡片等价于：INCLUDE "path/split into multiple/lines/flename.txt "。
