HyperWorks进阶教程：OptiStruct计算提交

OptiStruct有三种计算提交方式：HyperMesh界面提交；OptiStruct任务管理器提交；通过脚本提交。

2.5.1 HyperMesh 界面提交

OptiStruct模型在HyperMesh中设置完成后，可直接通过 Analysis 面板中的OptiStruct按钮激活任务提交面板。OptiStruct任务提交面板如图2-6所示，需要给定HyperMesh 模型的保存位置，设置fem 文件的导出选项、任务运行选项、内存设置选项及其他更多参数、如CPU数目等。需要指出的是，OptiStruct求解器读取的是.fem文件，在HyperMesh 中提交计算时，首先会导出.fem 文件然后调用OptiStruct读取该文件进行计算。模型文件的导出选项可以是用户自定义部分模型、当前显示的模型或全部模型：任务运行选项可以是分析、优化、重启动、模型检查等：内存设置选项用于控制计算过程中的内存分配策略;更多设置包括CPU数目的设置等，在后续的高性能计算章节会有详细介绍。

图2-6 0iStruct 任务提交面板

2.5.2 OptiStruct 任务管理器提交

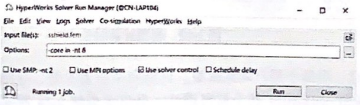

若已经创建好用于提交计算的.fem 文件，亦可通过图2-7所示的0Struct 任务管理器提交计算，由“开始”菜单->Altair 2020->0iStnuct2020打开该界面。在 Input file(s)栏可同时选择多个fem 文件，系统会自动排队依次提交计算。

0ions栏可设置不同的求解参数，如多核并行以及延迟提交计算等，可单击“…”图标查看和设置相关选项。如 0ions栏参数设置为“-delay5”表示5秒之后提交计算，即延迟提交计算。若希望在具体的某个时间点进行计算(比如当天中午12 点)，则需要勾选图2-7中的Schedule delay选项，在弹出的对话框中设置相关参数，如图2-8所示。

图2-7 0iStruct 任务管理器界面

设置计算时间点图2-8

2.5.3 通过脚本提交

Windows 系统下可通过 DOS命令提交计算，首先找到 Opisinet 求解器的脚本位置，一般在取perWodks安装目录的这个位置:Altair2020hwsovers seripts OptiStruc. bat;然后在 DOS 中切换模型文件所在位置，用下面的命令提交计算即可。

XXXAltair2020hwsolversscriptsOptiSlruct. bat “ filename” -option argument其中的 option 选项可通过-h命令查询得到。

XXXAltair12020hwsolversscriptsOptiStruct, bat -hLinux 系统下一般通过脚本提交计算。Linux系统提交命令如下，需指定 0iStruct 安装目录和求解文件路径(Glename)，最后的求解参数可根据需要进行相应设置。

< install_dir >/altair/scripts/OptiStruct "filename" -option argument

2.6 OptiStruct 结果文件

0iSimuct计算完成后，会产生一系列结果文件，默认的结果文件有.h3d、.out、.stat 以及.文件，还可以根据需要设置输出.pch、.op2等文件。.h3d文件中根据分析类型的不同，包含了结构的应力、应变、位移、加速度、能量、模态率、振型、温度、热流等信息。线性/非线性静力学分析默认会输出应力和位移到 h3d文件中,模态分析默认输出固有频率和振型到.h3d文件中，频响分析没有默认输出项，需要指定输出内容h3d 文件可通过 HyperView 打开查看结果。

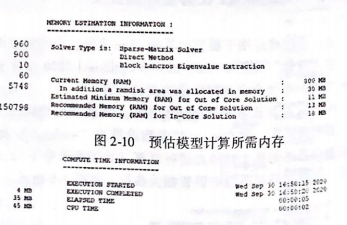

.out 文件是文本文件，包含了模型信息以及求解过程的信息。模型信息包括图2-9所示的节点总数、网格总数和模型自由度，图2-10所示的模型计算所需要的内存，图 2-11 所示的模型计算所需要的硬盘空间，计算结束后可通过图2-12查看整个模型的计算时长(ELAPSEDTIME)。需要指出的是，ELAPSEDTIME是计算时长，是从提交到计算完成的时间;而CPUTIME是所有CPU占时间的总和，CPU TIME可能大于ELAPSED TIME，甚至是很多倍，这取决于计算中所采用的CP的核数。比如作业从提交到完成用了1000秒，每个CPU运行的时间为800秒，用了8个CPU,那么ELAPSEDTIME就是1000秒，而CPUTIME为800x8=6400秒。

图 2-11预估模型计算所需硬盘空间

图2-12模型计算时长

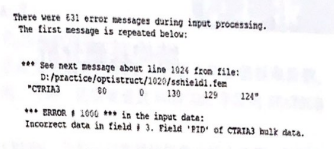

.ou 文件还可以用于查看模型报错信息，有助于用户调试模型。比如网格质量太差、导致无法计算时，会报告图2-13所示错误;若没有给componem 赋予材料属性。会报大量图2-14所示的误；若频响分析中没有设置输出选项，会报告图2-15 所示错误。

图2-13 单元质量报错

图2-14缺失材料属性报错

stat 文件会记录详细的求解迭代信息,包括每个迭代步所需要的时间信息等;.res文件同时包含模型和计算结果信息，可用于在 HyperMesh 中查看结果，现在已基本不用;.pch 为文本文件，可将用户关注的节点、单元相关结果输出到该文件，该文件可用文本编辑器打开，也可用 HyperGraph 打开。.op2 文件包含模型信息和计算结果信息，可通过 HyperView和 HyperGraph 查看。

图2-15 响分析未设置输出报错
