在划分六面体网格的表面网格及其它一些2D网格时我们可能会希望2D网格排列整齐，我们称这种网格为映射网格。
映射算法只针对四边形、三角形、五边形，但主要还是用于四边形
可以对几何曲面或FE-Geometry面进行划分，也可以直接选择2D单元进行划分
可以一次选择多个区域
不规则形状的区域会划分失败
Case1： 输入为几何面

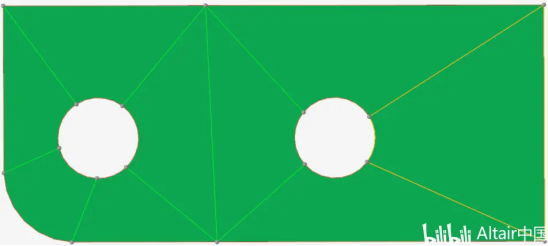

第1步：为了划分映射网格，我们需要先进行几何切割，可以使用split或者F11

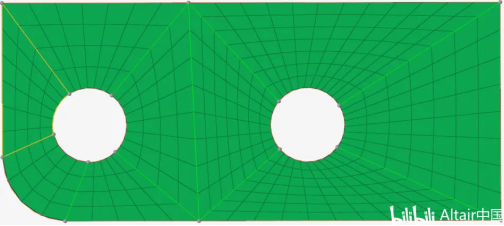

第2步：进入2D > Panel Mesh进行划分
可以调节每条边的单元数量或者单元尺寸

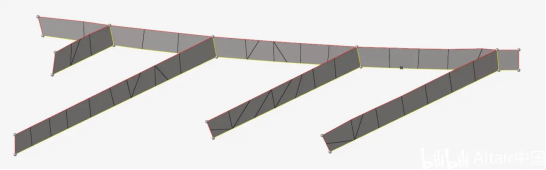

Case2：输入为FE-Geometry
结果如下：

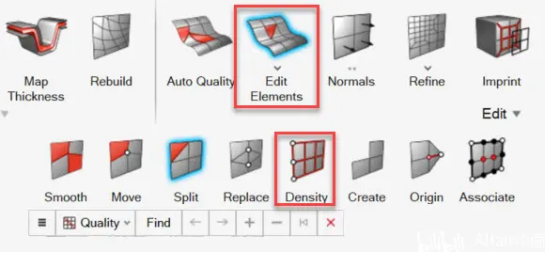

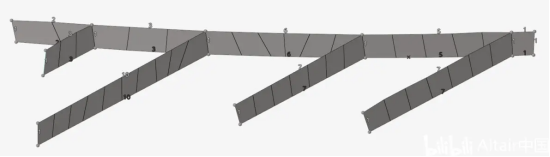

要注意提前用F11或Split清理硬点，用Edit Elements（F6）里面的Density调整边上的单元数
对于FE-Geometry网格和纯网格进行排列方式和质量提升而言Rebuild是更好的工具，因为它识别特征线。而且Rebuild会破坏Panel Mesh的网格排列模式。
（内容、图片来源：Altair官方）
