SimLab 流体网格建模工具详解：SimLab的建模功能

SimLab的建模功能

SimLab集成了结构力学，流体力学，电磁学，疲劳和优化等功能，是全能型的CAE / CFD建模工具。







l具有强大的几何、网格编辑功能，能够快速的清理复杂模型，减少手动修复的工作量，提高建模效率。

l具有CAD参数双向识别功能，可识别Inspire / Creo / Catia / NX设计参数

l支持DOE和多学科优化工具HyperStudy联动

l支持Python脚本录制和回放，方便批量处理模型



SimLab中和流体网格建模相关的功能主要集成在 Geometry 和 Mesh 两个标签中。本期文章将主要为大家介绍Geometry标签中的内容。

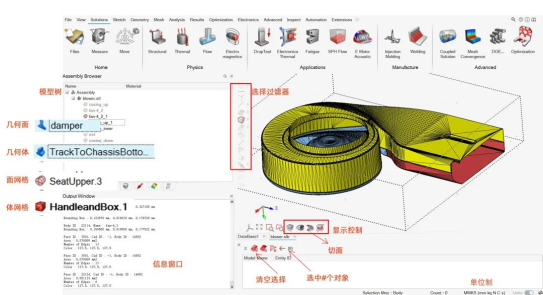

SimLab的用户界面和建模基本功能

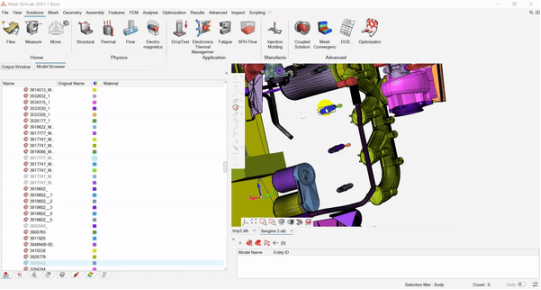

左侧模型树中的符号代表不同的对象类型。主窗口的左侧是选择过滤器，当用户在主窗口选中对象，左侧模型树中对应名称会黑体字高亮显示。







用户选择模式可以切换：单选/框选/多边形选/选择可见部件等等。选择对象后，快捷键H可以隐藏， Shift+H可以重新显示。右键→Transparency切换透明显示模式。

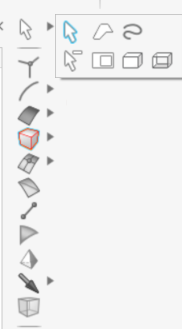

选择过滤器





Polygon方式框选操作

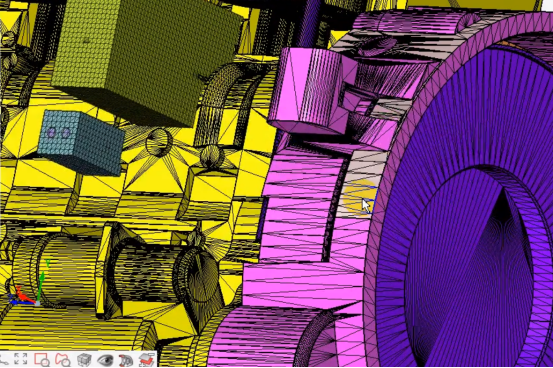

右键Select Adjacent选择相邻的surface, 可以连续操作，直至选中所有相连的surface。也可以用Select Adjacent  Layers → Break angle 根据曲率变化角度选中多个面。

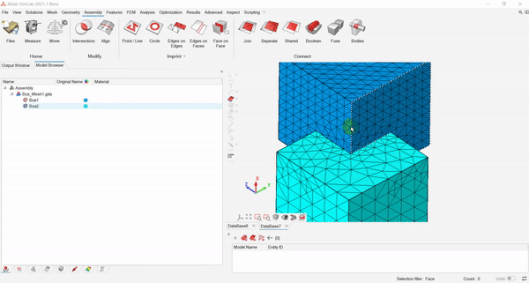

面选择Select Adjacent 操作



网格Body继承CAD的部件名称，同一个模型树下的Body可以Merge或Unmerge。

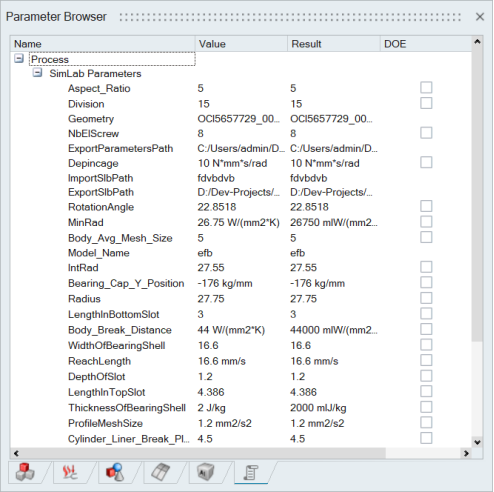

Parameter Browser 参数浏览器

可以记录CAD尺寸参数，材料属性，边界条件等等。关键词“PI” “E” “SIN”等是内置变量名，可以直接引用，例如在输入选项中，用户直接输入公式 “$SQRT (100)  + PI”。





参数管理器



Record工具将用户的操作流程保存为Python脚本。对于下次相似的模型网格划分，Play工具进行回放，自动完成网格划分，求解器参数设置和计算过程。



结合优化工具可以完成更复杂的自动化流程，例如CAD参数化研究等等。

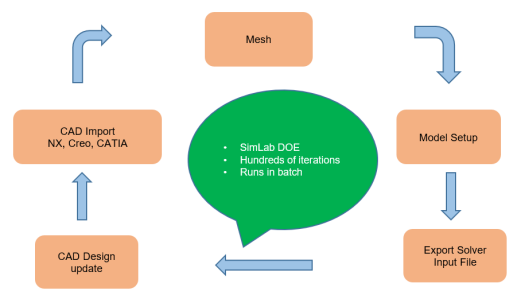

基于Python脚本的参数优化流程





 相似几何仿真流程自动化

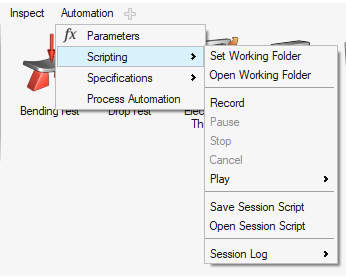

Automation→Scripting→Record/Play 录制或回放 Python 脚本,从导入 CAD 模型到后处理全自动。

脚本回放





Move工具除了可以移动/对齐部件之外，也可以用于拉伸/延长几何体和网格体。

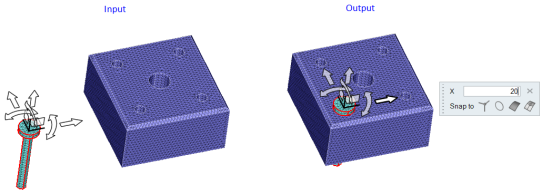

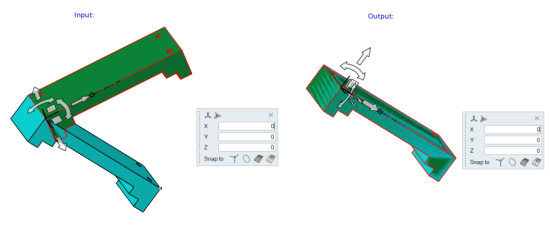

旋转对齐





平移对齐

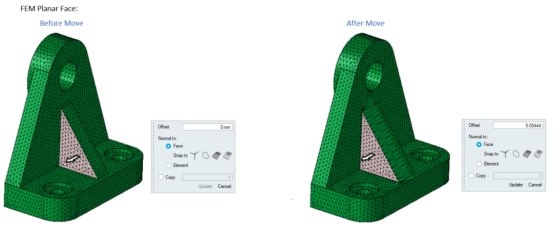

面网格拉伸

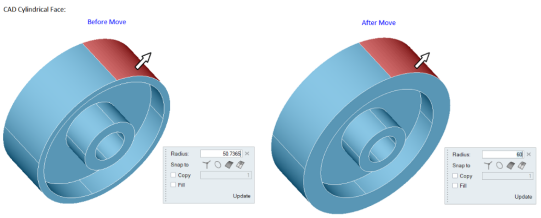

改变圆柱直径
