HyperMesh 几何术语
在学习Altair（Hyperworks）时，处理几何问题必须熟悉相关术语。

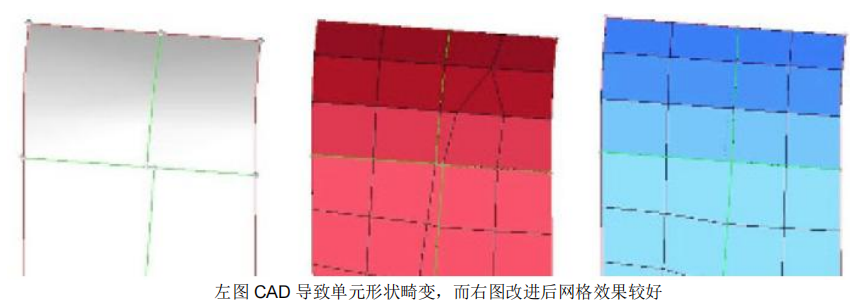

如前文所述，CAE 项目通常由导入 CAD 模型开始，例如 CATIA、STEP、UG、IGES、solidThinking 等等。导入模型数据时常常伴随细微的偏差，有诸多偏差细节，HyperMesh 提供了广泛的几何修复工具，应用广泛。CAD 模型通常不是 CAE 分析人员需要的模型，比如，对一个设计者而言，一个简单光滑的曲面通常被分割成很多小面。
部分几何表现如下：
l 几何没有相连
l 存在非常细小的面
l 面之间有间隙、重叠或者未对齐

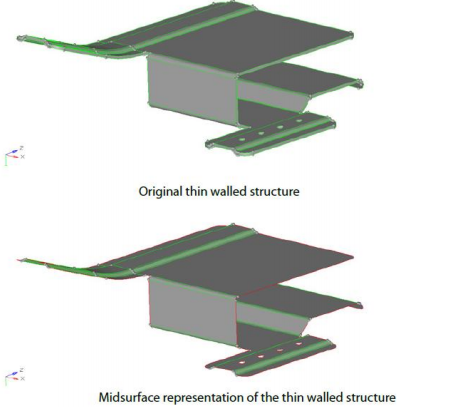

l 几何是薄壁实体结构时，抽中面用 2D 网格划分效果更好

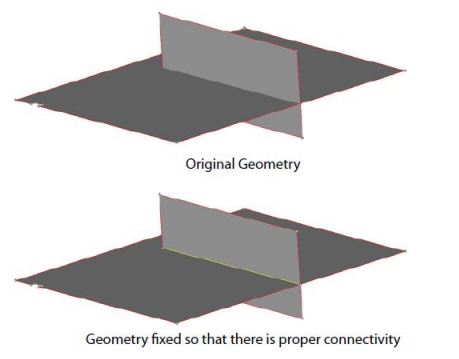

l 面之间有穿透，但没有体现

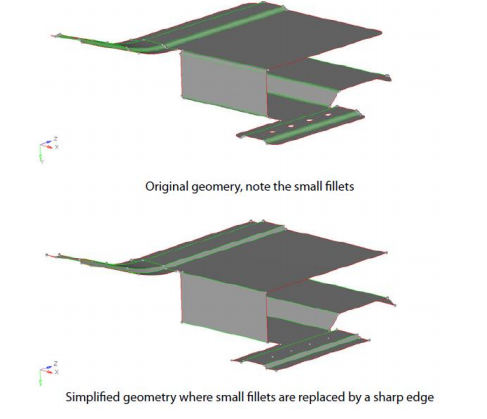

l 几何模型细节太多
HyperMesh 几何清理
在学习Altair（Hyperworks）时，前一小节的所有内容明确阐述了什么是几何清理。
拓扑修补：策略
可以根据以下所列大致的策略进行拓扑修补。虽然这只是一个笼统的策略，你可能需要根据你的模型作适当调整，但它提供了一个很好的切入点以着手进行拓扑修补。
1、理解模型的尺寸和规模
l 对于计算机屏幕上的模型，从完整尺寸的船舶到包含所有细节的电子元器件，有时很难明确模型的整体规模。所以了解模型的整体尺寸以及确定将被用于评估网格的全局网格尺寸就显得尤为重要。
2、基于上一步的全局网格尺寸确定清理的容差。
l 当网格尺寸确定下来，就要制定清理的容差。清理的容差表明拓扑修补中将被封闭的最大间隙。这个尺寸一定不要超过全局网格尺寸的 15-20%。超过这个极限的取值将会导致网格的扭曲。

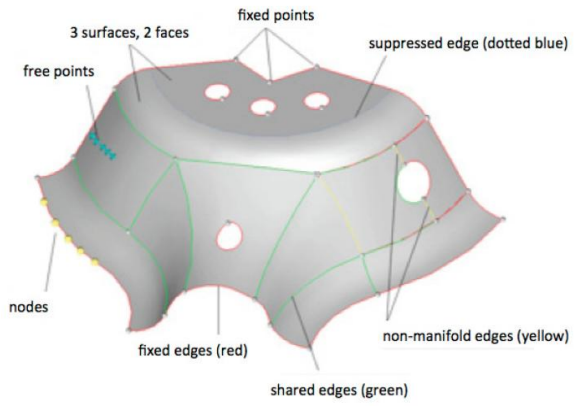

3、使用拓扑显示工具来确定需要修改的地方。比如说，使用 By 2D Topo 显示 2D 几何的拓扑关系。
l 可视化模式：By Comp（使用 component 的颜色）

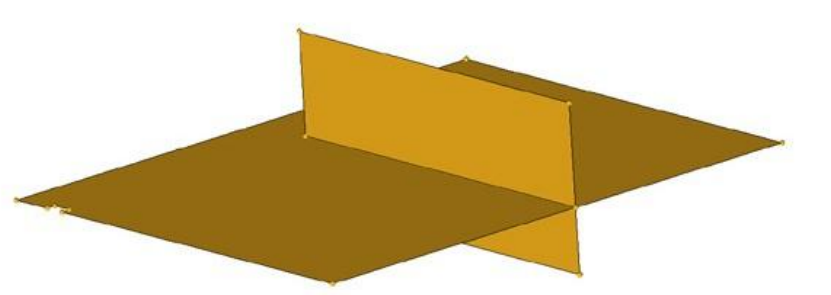

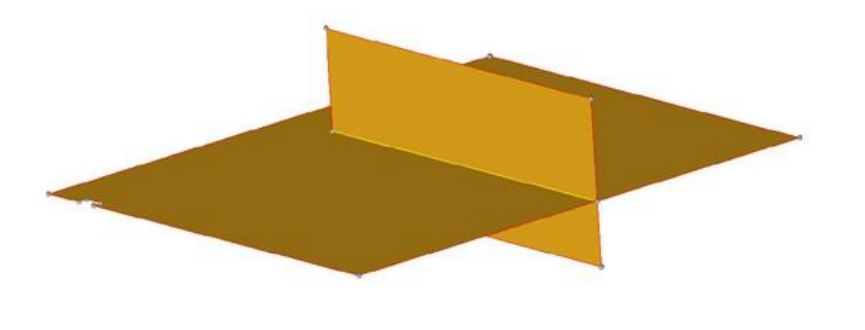

l 可视化模式: By 2D Topo
l 可视化模式：Mixed 组合使用 component 的颜色和拓扑信息
4、找出重复面并删除。
为了删除重复面，从主面板选择 Geometry > Defeature > Duplicates使用 equivalence 尽可能多地合并自由边。
5、使用这个功能时，注意观察确认没有曲面被破坏。
6、使用 toggle 合并剩下的边。
如果需要的话，使用 replace 功能。
7、使用 filler surface 填补缺失的曲面。

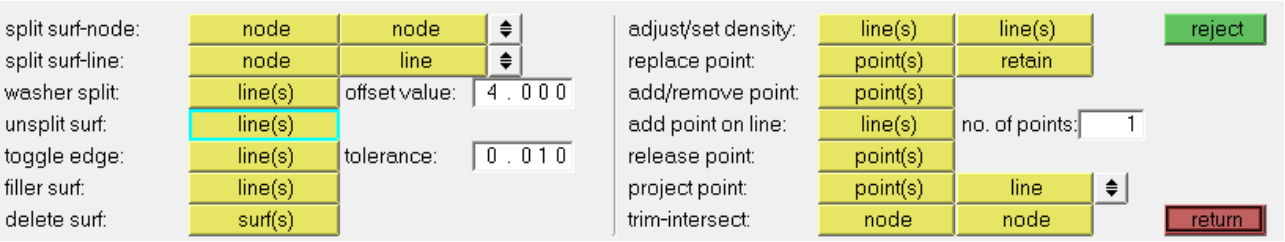

8、 equivalence、toggle、和 filler surface 可以从 Quick Edit 面板找到。8、为了进入 Quick Edit 面板，可以从主面板选择 Geometry > Quick Edit。
