Altair Evolve产品方案

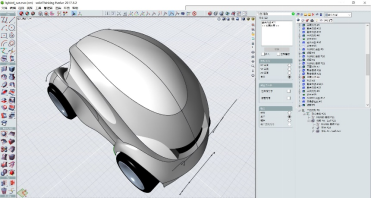

1、 灵活高效的建模和造型设计工具

Evolve是高度融合的三维建模与渲染环境，让设计师和工程师以超越以往的高效方式评估、探索、视觉化设计。Evolve软件风格简洁，建模工具丰富。支持对三维几何模型的创建、调整和模型简化操作。集成了曲线构建曲面、实体建模和PolyNURBS多边形建模三种不同建模方式。能够通过草图工具绘制草图，结合挤出、旋转、放样等工具实现建模，同样也可以通过实体间布尔运算的方法实现模型间的编辑和调整。







2、 融合的三维建模方式

Evolve集成了NURBS曲面建模，实体建模和PolyNURBS三种不同的建模方式，三种建模方式都基于Parasolid核。

NURBS曲面建模操作灵活具有较高的曲面质量，实体建模方式能使模型具有精确的尺寸，PolyNURBS建模能够实现灵活自由的建模。



2.1 NURBS建模

Evolve能够对创建的各种NURBS曲线进行挤出、旋转、放样、扫掠、蒙皮等操作，从而实现由空间NURBS曲线构建曲面和三维实体的操作。





2.2 实体建模

通过曲面修剪，剪切，延伸曲面能够实现NURBS曲面的编辑和调整功能。通过布尔运算，倒圆角，抽壳等操作实现对实体模型的编辑功能。支持倒圆角高级处理，对建模常见Y 形尖角、三边交汇、特征重叠等部位需进行自动倒圆角光顺，形成至少连续性满足G1 的NURBS 曲面过渡。

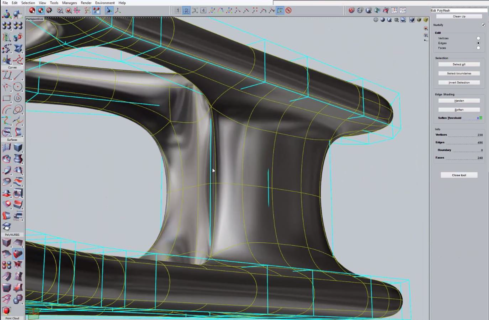

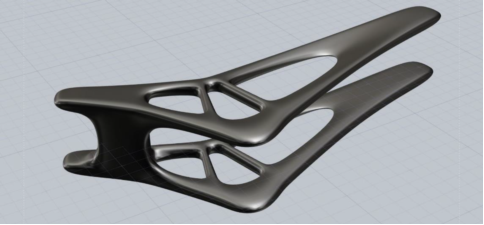

2.3 PolyNURBS建模

通过PolyNURBS建模工具实现对复杂几何造型和曲面的建模功能。

Evolve支持实体PolyNURBS、曲面PolyNURBS；支持多边形与PolyNURBS 的显示切换；支持在多边形状态下进行实体编辑；支持PolyNURBS 添加循环边，支持手动划分任意边数多边形；支持多种基础形状多边形直接绘制，多边立方体，多边四分球体，多边平面，多边圆盘，多边柱体，多边圆环，多边球体；支持PolyNURBS 智能选择，支持一次性选择边界，循环顶点、边、面及相邻元素，并支持反向选择；支持PolyNURBS 所有面法线显示，并可对法线方向进行统一；支持多个对象合并PolyNURBS，并在合并同时对重合顶点进行自动光顺处理；支持PolyNURBS 控制点接合，支持控制点在公差范围内自动接合；支持将NURBS 曲面转化为多边形，并以PolyNURBS 方式进行编辑；支持对由外部导入的多边形继续进行PolyNURBS 编辑，如.obj 或.stl 文件；支持自动识别并填充未封闭多边形，支持手动绘。制填充多边形；支持PolyNURBS 独立面的提取、复制、合并、移除；支持PolyNURBS 边线桥接，支持PolyNURBS 面桥接；支持PolyNURBS 边线强度锐化；支持PolyNURBS 参数信息显示；







3、 Evovle结构历史进程功能

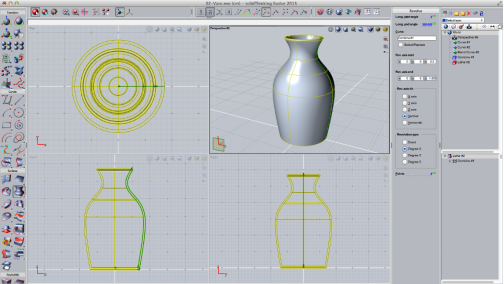

Evolve的结构历史进程功能支持对曲线构建曲面，实体建模和PolyNURBS多边形建模三种不同的建模方式。能够通过编辑建模过程中的曲线，曲面，PolyNURBS可编辑多边形实现模型结果的实时变化。





4、 支持多种三维格式的导入导出

Evolve支持包括3ds、ACIS、Adobe Illustrator、CATIA(V4, V5 & V6)、DWG、DXF、H3D、I-DEAS、IGES、Inventor、NX、OBJ、Parasolid、Point Cloud、Pro/E、Rhinoceros、SOLIDWORKS、STEP、STL等格式二维和三维数据的导入。

Evolve支持包括3ds、IGES、Maya ASCII、OBJ、Parasolid、Rhinoceros、STEP、STL等格式二维和三维数据的导出。

支持直接读取点云格式，并基于点云生成曲线、曲面。

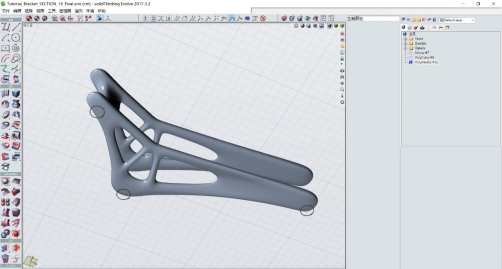

5、 支持增材制造（3D打印）

Evolve可检测 3D 打印模型是否为实体；可检测3D 打印模型的体积、表面积，以估算打印成本；可对外部导入导出的.stl 格式文件进行造型重构、网格简化；可设置.stl 文件的网格细分程度，如设定网格细分、网格尺寸、网格形状等，以控制打印产品的精细程度；支持对打印模型进行迭代式细分网格。





6、 集成的渲染环境

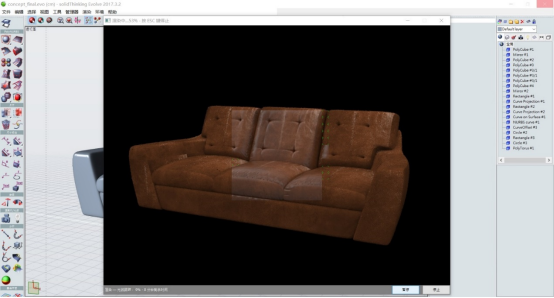

6.1多种渲染方式

支持即时交互式渲染，实时评测渲染效果；须支持单一许可权限多核渲染，支持8 线程及以上计算CPU 多线程渲染；支持光线追踪渲染，GPU 加速渲染，完整物理采样三种渲染方式；

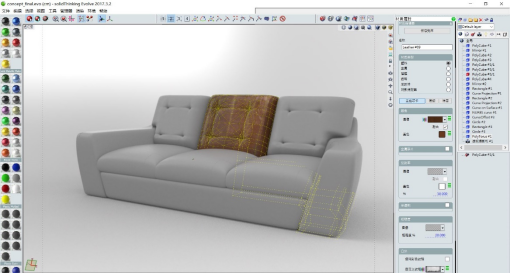

6.2完备的的材质系统

需拥有完备材质库，覆盖金属、塑料、玻璃、木材、皮革等常用材质；

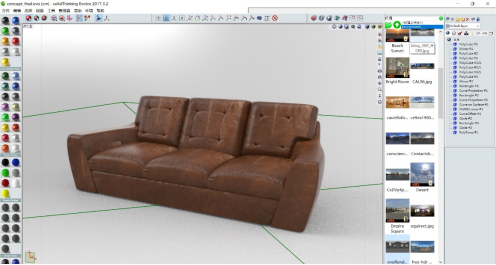

6.3支持各种灯光设置

支持HDR 文件作为环境光源；支持全局环境、背景贴图、反射贴图、折射贴图分别设置；可设置独立光源及光源种类，并可对光源参数详细设置；支持太阳光源，可手动调整日光角度及参数；支持IES 光域网文件读取，并设置为光源；支持自动加入地平面，获取渲染地面阴影效果；支持渲染焦散效果；





6.4全面的渲染设置

支持渲染最终聚集技术；支持渲染环境光遮蔽技术；支持自定义渲染输出尺寸；支持自定义图像贴图，贴图方式可设置为UV、平面、球形、圆柱，并支持交互式调整；支持设置摄像机，并精确设置摄像机位置、焦距；支持产品/摄像机关键帧动画；支持仿真结果格式读取，并进行仿真动画渲染；支持常见视频输出格式，如.mp4，.avi，.wmv 等；支持闲时多任务渲染；支持多个渲染结果在同一浏览界面中切换对比；支持渲染结果的所有参数设置显示。
