Altair HyperMesh应用介绍

产品简述

Altair HyperMesh是一款高性能的有限元前处理软件，它为分析产品设计性能提供了高交互式的可视化环境。直接与商业CAD、CAE系统有广泛的接口并且有一套丰富易用的建立和编辑CAE模型的工具，HyperMesh为各个企业提供了统一的分析平台。

产品概述

HyperMesh是一个高质量高效率的有限元前处理器，提供了高度交互的可视化环境帮助用户建立产品的有限元模型。其开放的架构提供了最广泛的CAD、CAE和CFD软件接口，并且支持用户自定义，从而可以与任何仿真环境无缝集成。HyperMesh强大的几何清理功能，可以用于修正几何模型中的错误，修改几何模型，从而提升建模效率；高质量高效率的网格划分技术，可以完成全面的杆梁、板壳、四面体和六面体网格的自动和半自动划分，大大简化了对复杂几何进行仿真建模的过程；先进的网格变形技术，允许用户直接更改现有网格实现新的设计，无需重构几何模型，提高设计开发效率；功能强大的模型树视图能轻松应对各种大模型的要素显示和分级管理需要，特别适合大规模精细化建模。HyperMesh的这些特点，大大提高了CAE建模的效率和质量，允许工程师把主要精力放在后续的对产品本身性能的研究和改进上，从而大大缩短整个设计周期。

HyperMesh直接支持目前全球通用的各类主流的三维CAD平台，用户可以直接读取CAD模型文件而不需要任何其他数据转换，从而尽可能避免数据丢失或者几何缺陷。

产品优势

HyperMesh优势

开放架构

HyperMesh 与任何模拟环境无缝接合，它拥有一套丰富的直接CAD/CAE接口和二次开发环境。

高速、高质量的网格

使建模过程流程化，对最复杂几何拥有一系列的建模工具。

集成的CAE环境

拥有现代的、可配置的、易用的图形用户界面，为前后处理提供了无缝数据交换。

先进的3D建模可视化

有限元模型中所有单元类型（1D、2D、3D）的3D可视化使模型检查和可视化更容易。

提高用户建模效率

利用精细的网格批处理技术，无需进行手工几何清理和网格划分，从而加速了模型开发过程。

复合材料建模

Ply和Laminate工具使复合材料建模更加容易，比如在各层的形状及它们之间的堆叠顺序等方面。可直接从CATIA CPD和Fibersim 提取复合材料数据并自动映射到有限元网格中。在3D中查看各铺层和铺层角度，从而更容易验证模型。

先进的网格变形技术

为各行业提供最强大的模型变形工具，允许用户修改现存网格来适用新的设计，并减少模型开发成本。

一流的网格划分技术

HyperMesh呈现给用户一系列先进易用的工具来创建和编辑CAE模型。对于2D和3D网格创建，用户可以利用各种网格生成功能，包括HyperMesh强大的自动划分网格模块。

高精度网格

l 表面网格划分

l Solid map六面体网格划分

l 四面体网格划分

l CFD网格划分

l 声腔网格划分

l 包络网格划分

l SPH网格划分



面网格划分

在HyperMesh中，面网格划分模块为网格划分提供强大的引擎，给用户提供无与伦比的灵活性和功能。这包括交互式的适应各种各样的网格参数、基于一套用户自定义的质量准则优化网格和利用广泛的高级技术创建网格的能力。



体网格划分

应用实体几何，HyperMesh 可以利用标准和高级步骤为四面体网格和六面体网格划分连接、分离和切割实体模型。

结合HyperMesh强大的实体可视化特性，帮助用户花费更少时间建模，快速方便地切割模型，体网格划分模块可以对多个体生成高质量网格。



网格批处理技术

对于大型装配，HyperMesh中的BatchMesher网格批处理模块是自动生成高质量有限元网格的最快方法。

通过最小化手工网格划分任务，网格自动划分技术为增值工程模拟活动节省更多时间。

BatchMesher提供用户指定的网格划分准则和几何清理参数，也有输出定制文件格式的能力。



网格变形

HyperMorph集成于强大的 HyperMesh中，它交互式地、参数地改变形状和有限元模型。利用这种独特的方法可以在不牺牲网格质量的基础上快速改变有限元网格的形状，或者改变节点或单元的位置。

HyperMorph可以用来为后续的设计优化研究创建形状变量。



CAD兼容性

HyperMesh可以直接读取通用的CAD文件格式。此外，HyperMesh强大的工具可以清理CAD模型中阻碍高质量网格生成的间隙面、重叠面和错边等。

通过消除一些错边和孔、抑制相邻面的边界，用户可以穿过更大更多模型的逻辑区域来划分网格，这样可以显著提高网格划分速度和质量。边界条件也可应用于这些面，用来映射将来的潜在网格数据。

l CATIA V4/V5 l PRO-ENGINEER l UNIGRAPHICS l ACIS l Tribon

l IGES l PARASOLID l STEP l JT Precise l SolidWorks



定制您自己的HyperMesh环境

通过易用界面来定制您自己的建模环境，包括拖拽工具栏、配置下拉菜单和键盘快捷键。

定制工具：创建和HyperMesh完全整合的自定义应用。

求解器输入转换器：用户通过增加输入转换器来读取不同的分析数据，延伸HyperMesh的界面支持。

求解器输出模板：输出模板允许HyperMesh数据库为所有的和特定的求解器输出用户自定义模板。

l Adams l Abaqus l Actran l AcuSolve l Ansys l CFD++ l Femfat l Fluent l Ls-Dyna l Madymo l Marc l HyperMath

l Moldflow l Moldex3D l MotionSolve l Nastran l nCode l Permas l PAM-CRASH l RADIOSS l OptiStruct l Samcef l Simpack l StarCD



CAE 求解器接口

HyperMesh为工业中大部分主流求解器提供直接输入输出支持。除此之外，为每个支持的求解器提供完全定制的环境。

产品展示

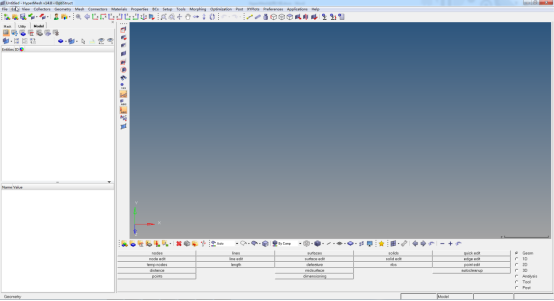

图- HyperMesh主用户界面

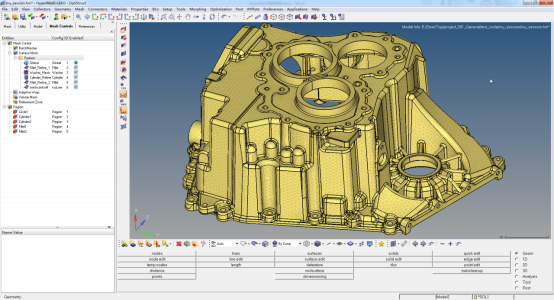

图(a)- HyperMesh几何显示

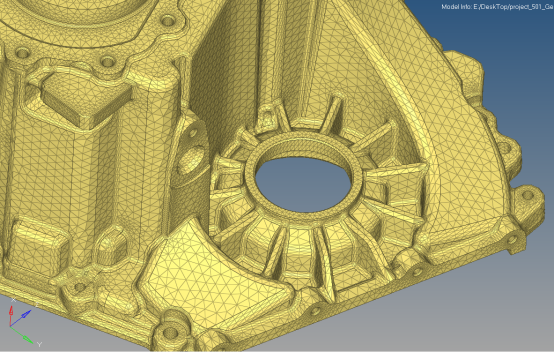

图(b) -HyperMesh三角形及四面体网格网格划分展示

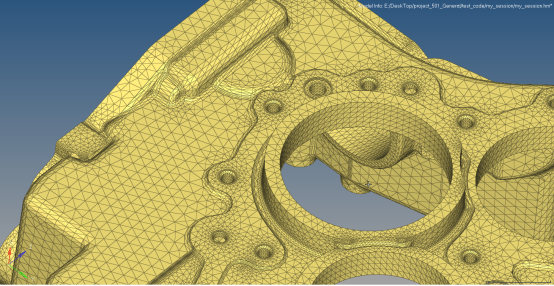

图(c)-HyperMesh三角形及四面体网格网格划分展示





适用范围

Altair HyperMesh是强大、高效、创新的新一代CAE前处理软件，在工业界得到了广泛的应用。目前全球客户超过4000家。Altair HyperMesh可以为于众多行业、众多分析类型提供网格划分技术。行业有汽车、消费电子、航空、航天、土建、水利、核工、船舶、国防等；分析类型有结构强度、流体、电磁、机热等。也适用于提供多物理场耦合分析所需的网格划分技术。
