Altair(HyperWorks)教程【1D单元与CROD单】

来源: | 作者:ALTAIR | 发布时间 :2023-07-06 | 592 次浏览: | 分享到:

在Altair(Hyperworks)中,如何将PLOTEL单元(一般1D单元)转换为CROD单……



HyperWorks

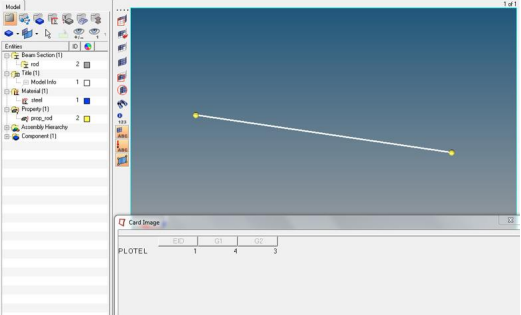

注:卡片编辑选项 用于显示单元信息。

注:一个具有实际意义的材料和属性集必须存在。将PLOTEL单元转换为CROD单元之后,其属性集的卡片信息必须为PROD。



因此,如果将PLOTEL转换为CBEAM或CBAR单元的话,属性集的卡片信息应该为PBEAM/PBEAML或PBAR/PBARL。

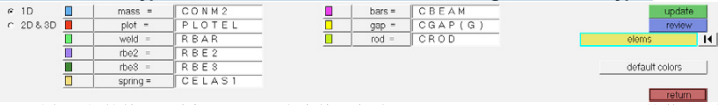

1. 打开面板Element Config (Mesh > Assign > Element Config):

定义新的单元配置,比如rod(为CROD单元;bar2为CBEAM/CBAR单元),并确认切换过程中的改变。

2. 使用Element Type 面板检查单元类型的设置(Mesh > Assign > Element Type)



HyperWorks



在Altair(Hyperworks)中,选择更新的单元。确保rod=已设定为单元类型CROD,(bars= CBEAM/CBAR),并激活更新。

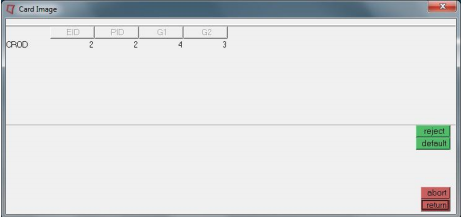

继续使用卡片编辑选项 ,再次提供下图中更新后的单元信息。



HyperWorks



如果PID未显示,确保属性集已赋于CROD单元。



1D单元未被正确显示,有什么问题?



HyperWorks

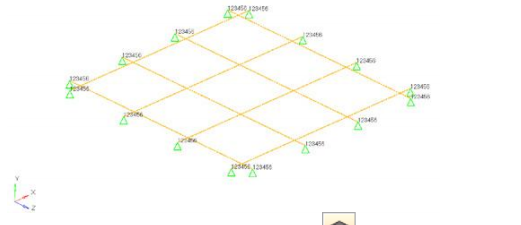

在这张图中,1D单元用Traditional Element Representation 显示。此外,单元缩放选项 已激

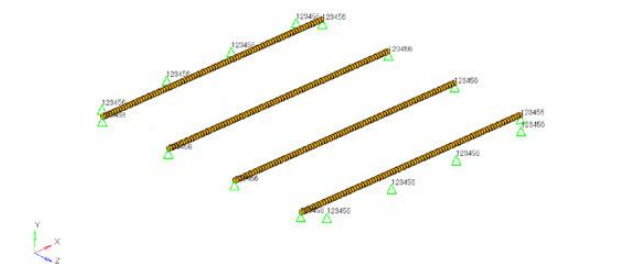

活。但是,当激活3D Element Representation, 时,仅有部分单元按其属性(比如横截面等)显示。



HyperWorks

在Altair(Hyperworks)中,这些1D单元“丢失”了什么呢?

1. 第一步,确认所有的1D单元都已赋属性。这个可通过眼睛检查。例如,通过激活单元显示模式。

By Prop:如果1D单元已赋属性,可以属性集的方式显示为同种颜色。



2.为了更好的理解1D单元的属性,可查看属性集(在Model Browser中与之相关的属性集上单击右键,并选择Card Edit)。

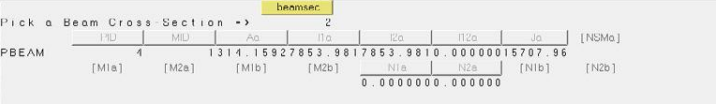

HyperWorks



在这个特定的例子中,属性集的卡片信息为PBEAM(到目前为止,我们一直在使用PBARL)。同时,一个梁截面(其ID=1)和材料(ID=1)也被引用。这些看起来很合理。

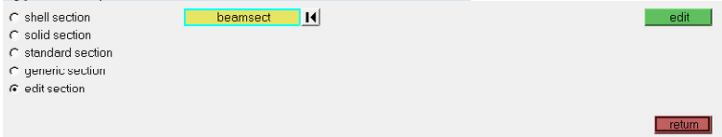

3. 尽管所有的D单元都赋于相同的属性(请查看第1条),观察其横截面,打开HyperBeam (Properties > HyperBeam),选择edit section面板并选择感兴趣的梁截面。



HyperWorks

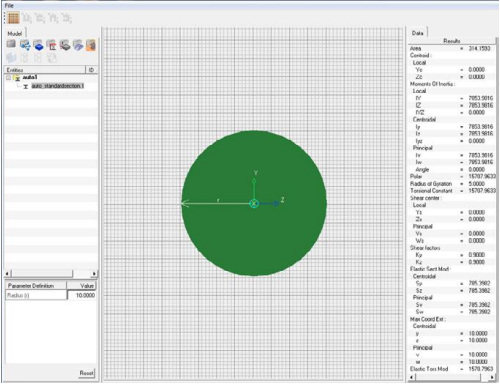

将会按下图显现出横截面的几何特征(如半径、面积、惯性矩等)。







这些看起来也很合理。

4. 另一种检查可引导至单元定位(如前所述)。回想一下,单元定位是通过单元的局部xy平面来定义的。局部xy平面依次由单元的x轴(从a点到b点的纵向)和一个矢量v来定义的(详见帮助文档help hwsolvershwsolvers.htm, then Index > CBEAM or CBAR)。

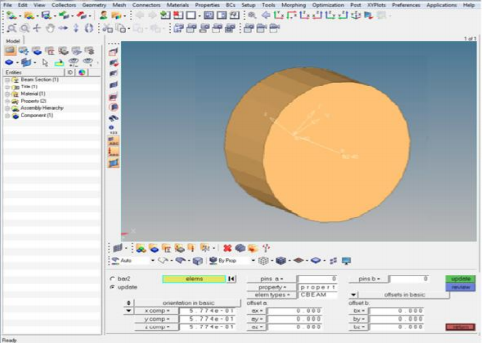

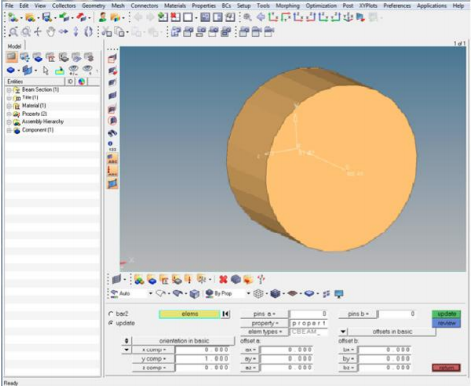

通过Bars面板(Mesh > Edit > 1D Elements > Bars)来控制(或更新)局部单元xy平面和法向v,以及选择任何显示的1D单元(下图中3D Element Representation 已激活)。







如上图示,不仅显示了单元局部坐标系,也有矢量v的组件(与全局坐标系有关)。这里,矢量v平行于全局坐标系的y轴(y comp = 1)。单元的xy平面因此平行于全局坐标系的xy平面。



下一步,检查未按属性显示(横截面未显示)的1D单元的定位。需要切换到标准视图模式 。

接着,重复之前的“review steps”。

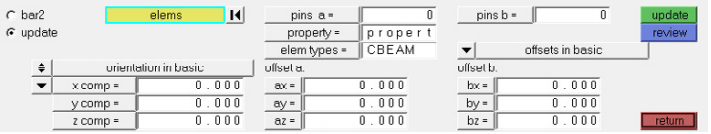

这次只显示a点和b点的坐落位置。如下图的面板所示,明白显示矢量v的各组成都为0。矢量v的各组成随时可修正或更新。

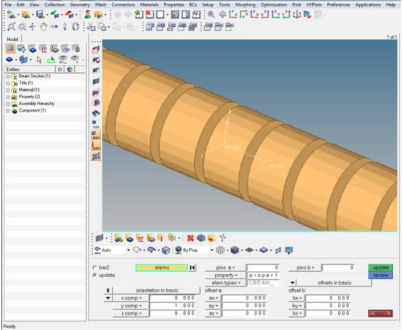

在Altair(Hyperworks)中,选择一个或所有的单元,接着指定全局坐标系下矢量v的组成。假如矢量v的y部分设为y=1(全局坐标系下的y),同时,矢量v与单元局部坐标系下的y轴一致。下图中局部坐标系的y轴与矢量v重叠。

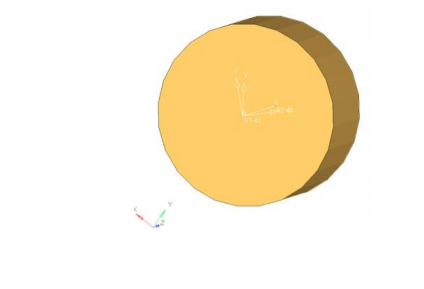

下图中,矢量v与全局坐标系下的任何组成都不一致。很明显,向量v与局部坐标系的x轴一起确定了单元的局部xy平面。







同样的单元不同方向显示。







HyperMesh中的Connectors

Connectors-是什么?

Connectors是各部分之间的连接关系的几何表示。Connectors的优点是可以在同一时间创建多重连接。可以一次批量创建出通常需要手动创建的成百上千个连接,即使之前已划好网格。可以用于创建许多连接的单元类型,比如:







Connectors – 专业术语

• Link Entities-连接着的实体

• Connector Location-实体在何处连接

• Connector Realization –代表连接关系的有限元单元的创建

• Connector State –表示连接的有限元是否已创建

Unrealized-已创建好的连接的初始状态

Realized –仅为创建好的代表有限元焊接的连接已成功的状态

Failed –代表有限元焊接的连接未成功时的状态

• # of Layers-要生成的连接的有限元焊接层数

• Connect When: – 当链接实体添加到connector时指定

Connector网络研讨会- 点击左侧链接通过免费网络研讨会学习更多的connector技术。
