Eplan 是一款全球领先的电气工程设计软件，专注于工业自动化、能源管理和智能建筑等领域的数字化解决方案。它以标准化、自动化与协同化为核心，提供从电气原理图设计、3D机柜布局到工程文档生成的一体化平台，支持多学科团队高效协作。通过智能部件库、模块化设计（如宏功能）和自动化报表生成，Eplan大幅提升设计效率与准确性，同时减少人为错误。其强大的数据管理能力（如版本控制、云端协作）和与机械设计软件（如SolidWorks）的无缝集成，赋能企业实现全生命周期项目管理，是电气工程师实现高效、精准设计的核心工具。
如何更好地上手Eplan软件？下面这几个电气基础知识及术语可以帮助你更好地入门。

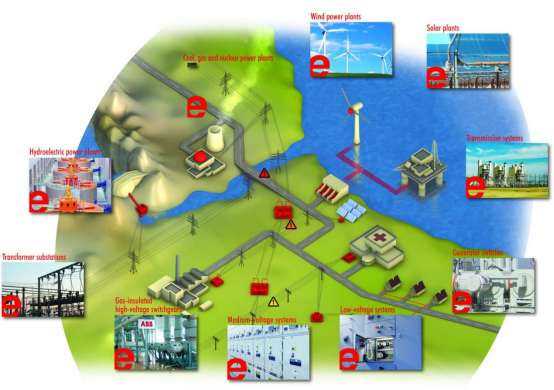

电的概念（发电-输电-配电-用电）
l为了把发电厂发出的电力输送到四面八方的用户，需要将发电机输出的20KV左右的电压升高；
l在我国，一般升到220KV或500KV
变压器的电压等级：
20KV/500KV（220KV）
500KV（220KV）/110KV
110KV/35KV
35KV/10KV
10KV/380V

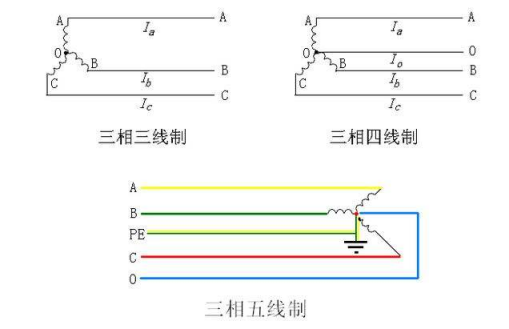

线制
从变压器出来的电有两种接线方式：
l三相四线制
三相四线制零与地是混在一起的
l三相五线制
三相五线制零与地是分开的
常用低压电器电气常识
l高压：1000V以上;
l强电：110V,220V,380V;
l弱电：5V,12V,24V,36V(人体安全电压)两根火线的电压380V，一根火线一根零线220V;
l微电：5V以下，电路板，手机;

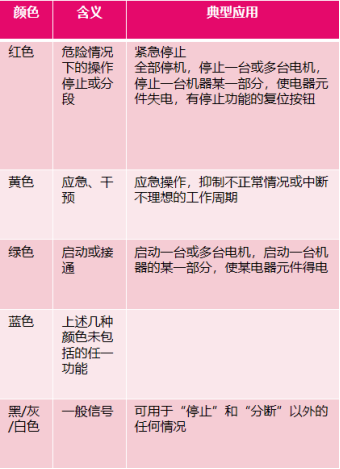

电气常用颜色标识-按钮

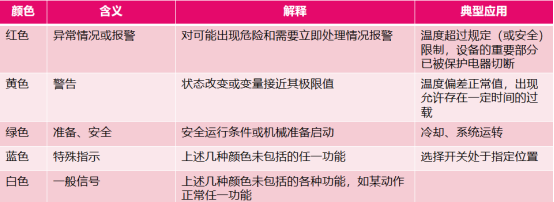

电气常用颜色标识-指示灯

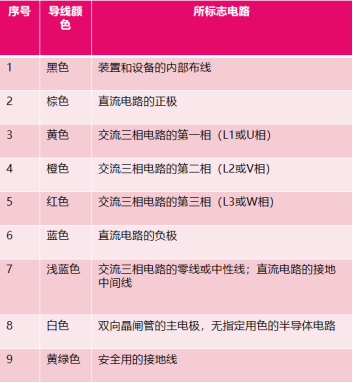

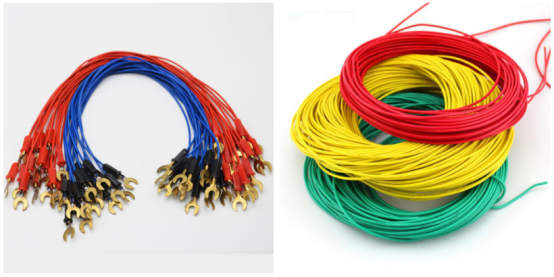

导线电缆
普通电缆
屏蔽电缆

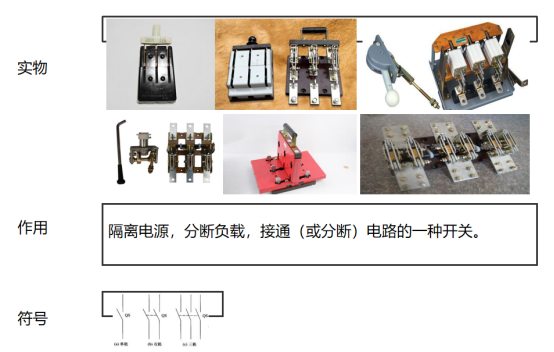

刀开关 （隔离开关）
作用：隔离电源，分断负载，接通(或分断)电路的一种开关。

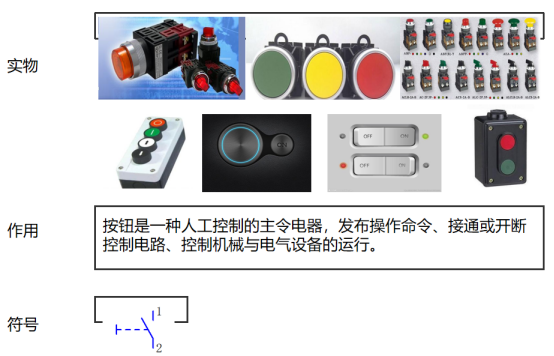

按钮
作用：按钮是一种人工控制的主令电器，发布操作命令、接通或开断控制电路、控制机械与电气设备的运行。
