欢迎大家进入“ Eplan带你做项目”，在前文中为大家分享了Eplan基于一套非标设备对于结构规划的相关知识：《结构规划还可以这么做》
在本次分享中，Eplan将围绕电源供电相关原理进行原理图绘制，面对不同配置的方案选择，我们将采用项目选项的方式进行设计。在本次分享之后希望对您的工作能够产生一些帮助，提高设计效率。
在本次设计中使用到的软件及模块：
Eplan Electric P8 专业版软件 和 专业版+（附带项目选项功能）模块。“电源供电“方案多，项目选项来帮助
什么是项目选项？它有什么优势？
在做项目的时候可能会面临一种情况，每一个项目都存在相同、重复的部分，可是每一个项目之间又有变化，面对这种场景，我们把所有的可能性都列举出来，也就是做一个项目包含所有可能性变化，这个变化就是选项，根据我们的实际需求通过勾选的方式把项目完成，这种设计方式称为150%的设计，在项目设计前准备好所有项目变化的合集，在应用过程中勾选出所需的选项，而这个选项就是Eplan中的项目选项。
在实际绘图中，原理图回路、符号的变化可能不足以满足实际需求，还需要在原理图中对设备的部分参数属性进行管理，我们可以通过插入占位符对象达到参数管理的目的，同时可以将占位符对象包含进项目选项的定义；这部分工作建议由公司数据管理者完成，图纸设计工程师只需要勾选所需的项目选项，再通过选择值集选择所需参数属性即可，通过项目选项快速高效完成设计，而不需要设计工程师有很多的设计知识。
通过项目选项可以轻松描述和管理不同产品的配置以及设计，针对项目内需要生成的报表，只考虑已经激活的项目选项，通过项目选项总览也可以给出项目选项的细节以及选择了哪些项目选项的说明。
接下来以电源供电中的散热与加热举例，看看在实际项目中项目选项功能如何使用。

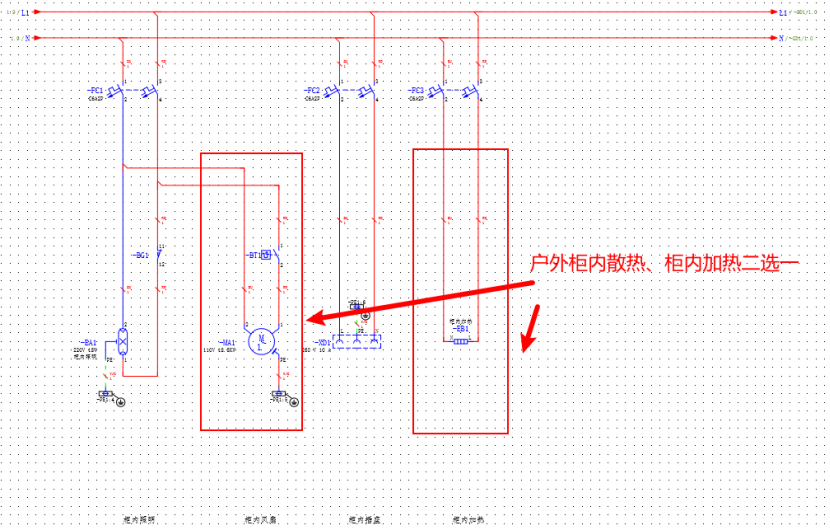

首先将图纸中配置区域进行功能划分，假设将需要电源供电功能划分为柜内风扇和散热电阻，而这两种功能并不会同时存在。以散热风扇电机技术参数为例，需要快速切换“国标”、“美标”两种参数并且将电机的技术参数值集包含进项目选项中。

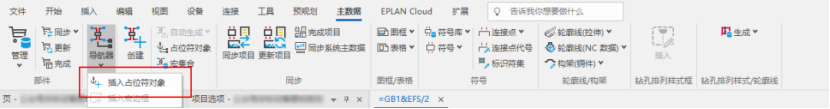

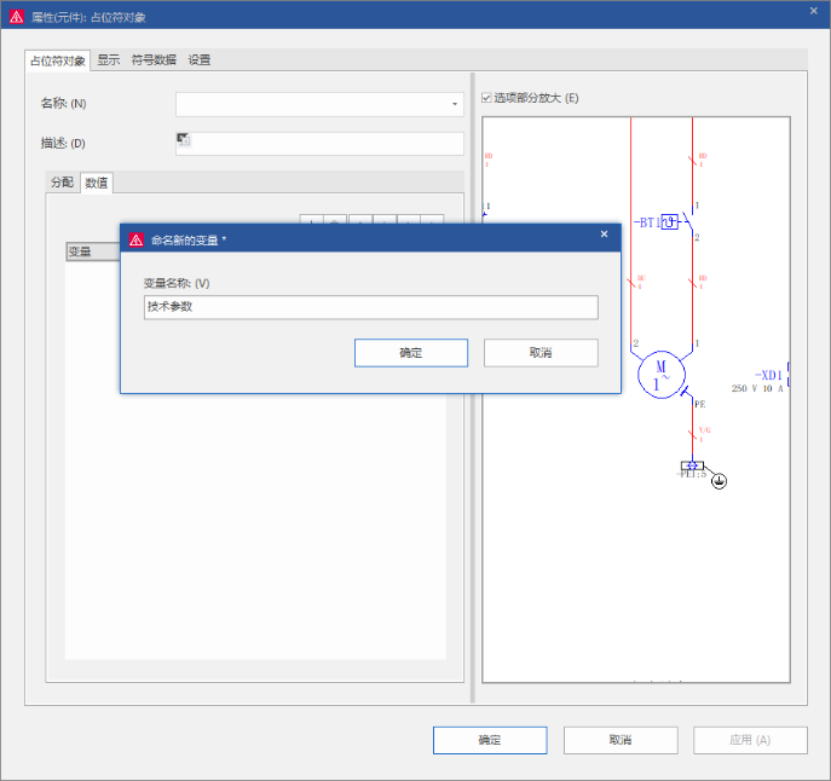

在主数据选项卡找到插入占位符对象。框选散热风扇电机符号，添加新变量。

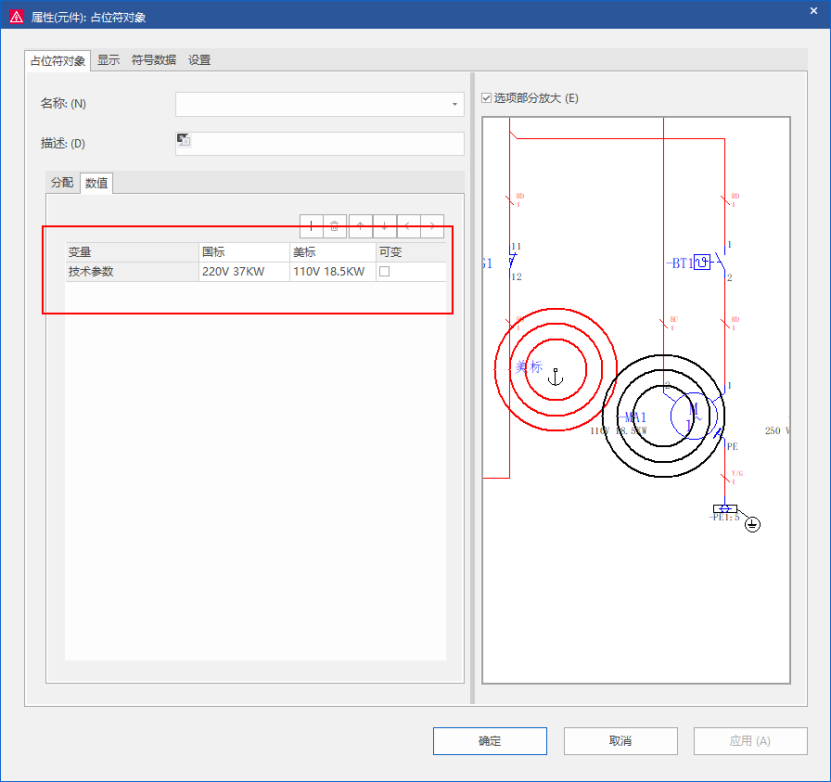

在变量下添加值集“国标”“美标”并填入对应技术参数
将变量分配给电机符号的技术参数属性

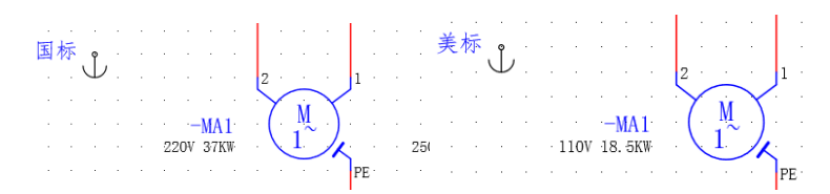

完成后我们便可以通过分配值集达到参数选择的目的
建立好值集打开项目选项导航器在其中新建项目选项组

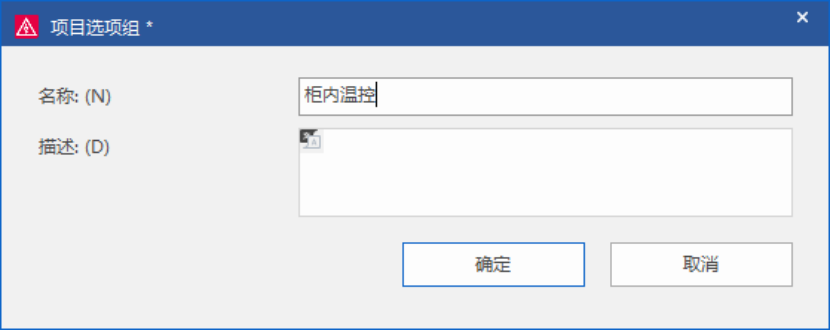

填写项目选项组名称

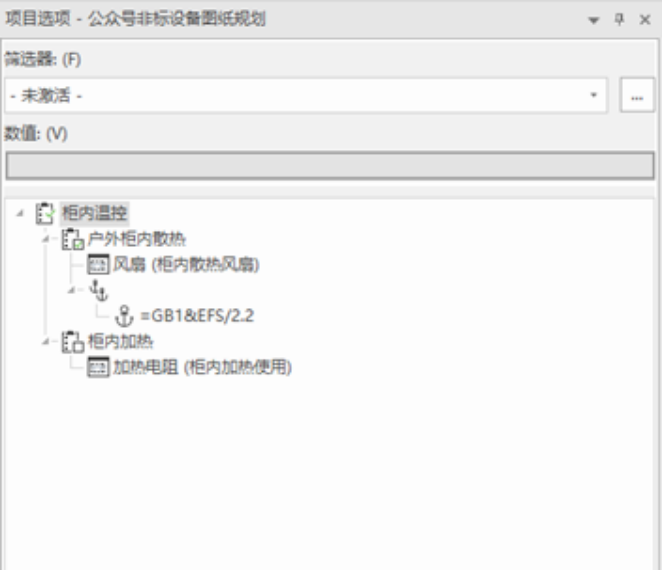

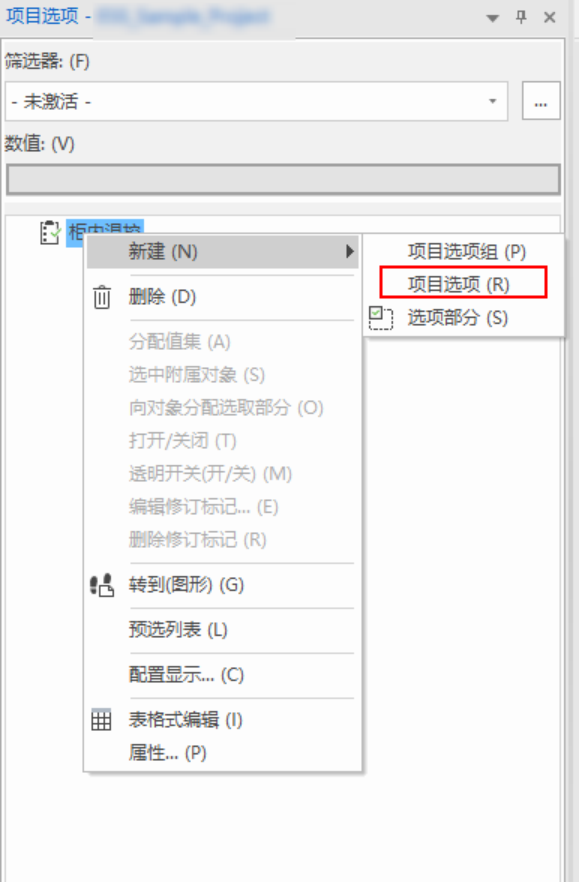

在项目选项组“柜内温控”下分别新建项目选项“户外柜内散热”和“柜内加热”

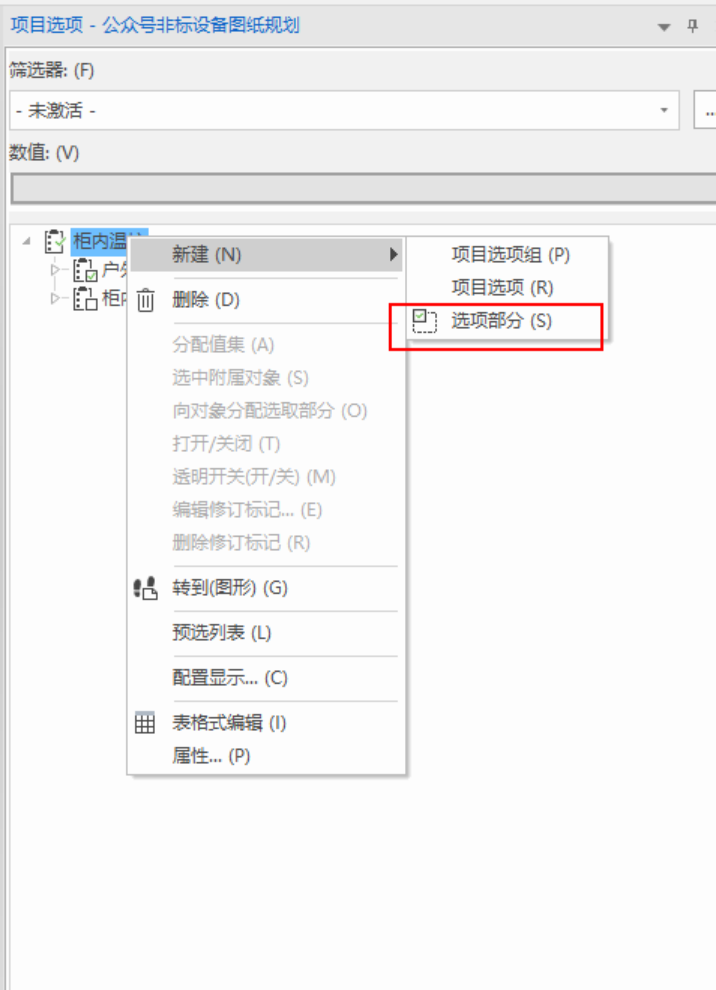

对项目选项选取对应图纸部分

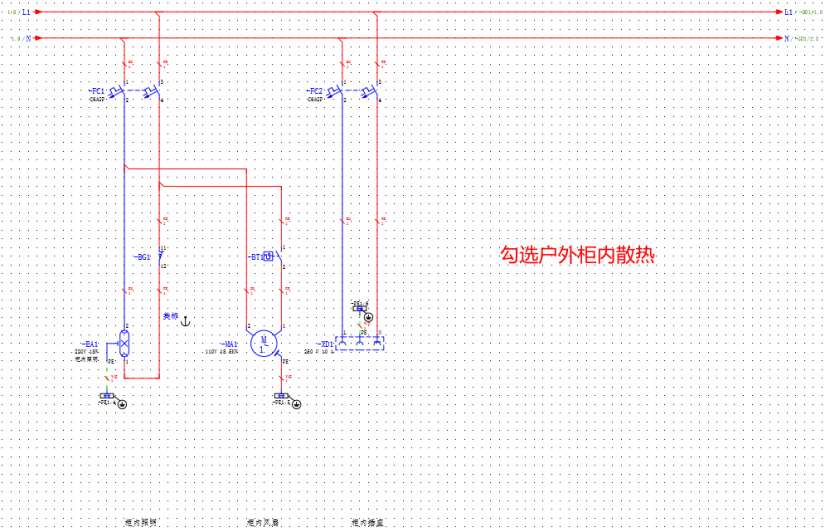

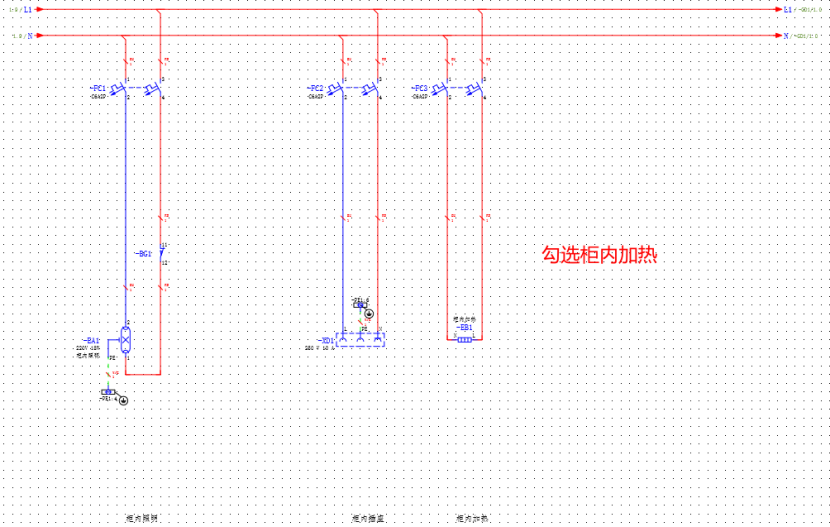

通过勾选不同的项目选项得到不同的原理图。
最后通过自动报表生成功能，可以对项目选项激活、占位符选择、选项名称等信息进行生成显示。
通过上述方式，电源供电中的散热与加热的项目选项就已经搭建完成，设计工程师对柜内加热和户外柜内散热勾选完成图纸的绘制，通过电机技术参数值集选择确定散热电机电压等级。
下文提要：
在下一次的分享中，将根据设计要求进行PLC机架图以及总览的设计介绍，主要将围绕PLC原理图的设计展开。
敬请期待。
