Eplan带你做线束之连接器原理图符号设计应用【连载5/9】

来源: | 作者:广州智造 | 发布时间 :2025-07-28 | 42 次浏览: | 分享到:

01

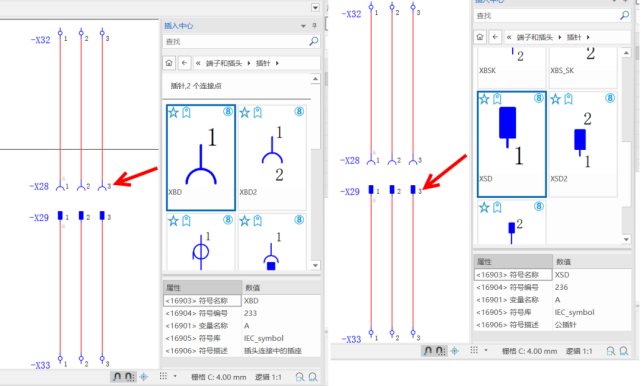

Electric P8中设计线束原理图时,经常会使用连接器,但在使用连接器插针符号时,需要根据实际应用场景选择合适的插针符号,当连接器没有与对插的公或母头,可以使用符号【XBD】或【XSD】,如下图。




Eplan



02

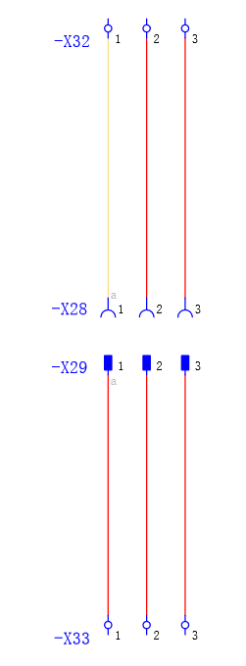

这两个符号,连接器只有1端可以接线,另一端不能接线,也非【直接连接】,电位无法穿越连接器公头和母头,如下图。



Eplan



03

但电位需要穿越公母头的连接器,应采用符号【XBD2】或【XSD2】,如下图。



Eplan




04

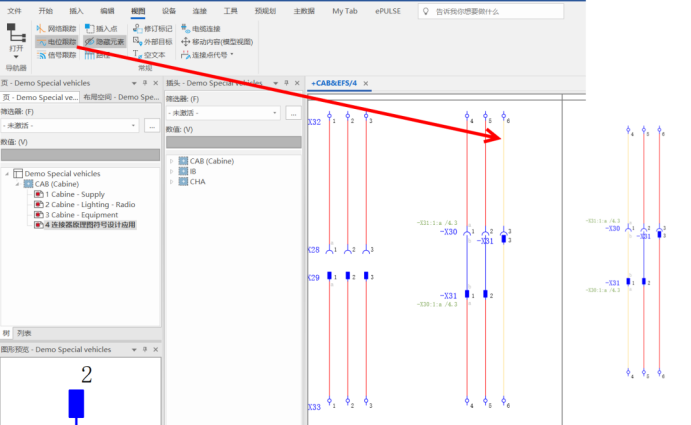

符号【XBD2】或【XSD2】允许电位通过,中间连接的蓝色线,表示是直接连接,直接连接表示电气元件之间直接对插,不用导线连接,如下图。



Eplan
