怎么在hypermesh里一次处理连接关系，能对应不同求解器

HyperMesh 作为 “求解器中立型” 前处理平台，核心优势是兼容 OptiStruct、Abaqus、LS-DYNA 等主流求解器。掌握其连接模板配置与参数标准化方法，即可实现连接关系 “一次处理、多求解器适配”，彻底解决重复建模的效率痛点。

一、抓住连接关系的共性，适配求解器差异

实现多求解器兼容的关键，在于区分连接关系的 “共性逻辑” 与 “求解器专属格式”。

1. 共性核心：所有求解器的连接本质都是传递力和位移，刚性连接（螺栓、焊接）、柔性连接（粘接、衬套）、接触连接的核心逻辑完全统一，可在 HyperMesh 中先定义通用连接规则。

2. 关键差异：不同求解器的核心区别仅在于连接的 “格式定义”，如刚性连接在 OptiStruct 中用 RBE2 单元，在 Abaqus 中用 TIE 约束，在 LS-DYNA 中用 * CONSTRAINED_RIGID_BODY 卡片。HyperMesh 通过预设模板，可自动完成通用逻辑到专属格式的转换。

二、标准化模型，配置求解器模板

前期准备是多求解器适配的基础，需做好模型标准化与模板配置两步。

1. 模型标准化：统一连接基础

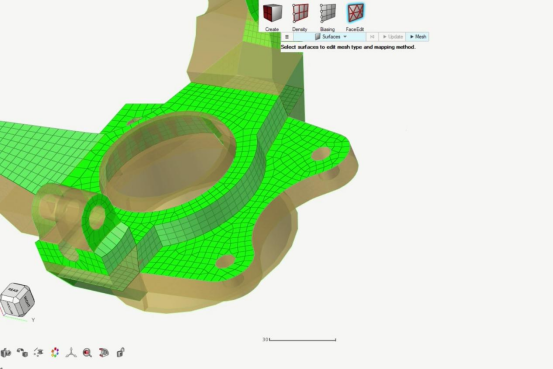

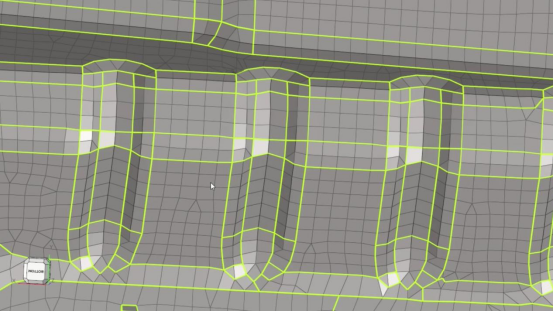

l 几何与网格统一：用 GeomClean 等功能修复 CAD 缺陷，统一单元类型与尺寸，确保同一套网格可适配所有求解器。

l 分类与命名规范：按功能划分部件，采用英文小写 + 下划线的命名规则，避免中文、特殊符号导致识别失败。

l 连接面分组管理：用 Group 功能将螺栓孔、焊接面等连接位置分组，方便后续批量处理连接关系。

2. 求解器模板配置：加载映射规则

启动 HyperMesh 时，在 “User Profiles” 界面勾选所有目标求解器，加载对应的 3D 模板。模板中预设了连接参数的映射规则，是实现自动适配的核心，无需手动修改即可支持多求解器格式转换。

三、核心实操：一次处理三大类连接关系

完成准备工作后，按 “先定义通用连接，再自动转换求解器格式” 的思路，批量处理各类连接关系。

1. 刚性连接（螺栓、焊点）

以螺栓连接为例，步骤如下：

(1) 批量提取连接点：在 “1D→Connectors→Bolt” 面板选择 Group 模式，勾选预设的螺栓孔分组，自动生成连接点，可按需生成压痕耦合区域提升精度。

(2) 定义通用连接：设置连接类型为刚性连接，统一螺栓规格、材料属性与模拟单元类型，批量生成通用螺栓连接单元。

(3) 多求解器自动转换：进入 “Tools→Convert” 界面，选择目标求解器，HyperMesh 会自动将通用连接转为对应格式，如 OptiStruct 的 RBE2 单元、Abaqus 的 TIE 约束，无需手动调整。

焊点连接操作同理，批量生成通用焊点后，可自动转换为 LS-DYNA 的 * CONSTRAINED_SPOTWELD 或 OptiStruct 的 CWELD 单元。

2. 柔性连接（粘接、衬套）

以六面体粘接连接为例：

(1) 批量匹配粘接面：在 “2D→Connectors→Seam” 面板选择 Surface 模式，选中粘接表面，启用壳厚度补偿选项，确保六面体单元精准填充连接间隙。

(2) 统一柔性参数：选择 “Hexa Adhesives” 类型，设置粘接层厚度、材料属性，批量生成通用粘接单元。

(3) 求解器适配：转换求解器时，HyperMesh 会自动适配格式，如 Abaqus 生成 * ADHESIVE_SECTION 卡片，LS-DYNA 启用间隙补偿，核心力学参数保持不变。

衬套连接可统一定义六个方向的刚度、阻尼参数，转换后自动映射为各求解器的专属衬套卡片。

3. 接触连接（摩擦、间隙）

1. 批量创建接触对：在 “Contact→Create” 面板使用 “Auto Contact” 功能，选择部件并设置面 - 面接触类型，自动生成接触对并统一命名。

2. 统一接触参数：设置摩擦系数、接触刚度、间隙值等通用参数，适用于所有求解器。

3. 求解器格式转换：切换求解器后，HyperMesh 会将通用参数转为对应格式，如 OptiStruct 的 PCONT 卡片、Abaqus 的 * CONTACT_PAIR 卡片，仅需微调少量专属参数即可。
