RADIOSS特点概述

在Altair（HyperWorks）里，RADIOSS具有线性和非线性有限元分析，钣金冲压，多体动力学的综合分析能力，具有两种输入格式。通过 Nastran Bulk Data 格式输入的分析类型包括：

• 线性静力分析

• 非线隐式准静态接触分析

• 线性屈曲分析

• 正则模态分析

• 频率响应分析

• 随机响应分析

• 线性瞬态响应分析

• 线性流体-结构耦合分析（声学）

• 线性稳态传热分析耦合静态分析

• 惯性释放分析基于静态，非线性接触，模态法频率响应，模态法瞬态响应分析

• 多体动力学分析中模态综合法（CMS）生成柔性体

• 生成缩减矩阵

• 一步法（逆算法）钣金冲压分析

RADIOSS Block 格式输入的有限元分析包括：

• 显式动态分析

• 非线性隐式的静态分析

• 瞬态热传导和热-结构耦合

• 显式任意欧拉-拉格朗日（ALE）方法

• 显式计算流体动力学（CFD）

• 光滑粒子流体动力学（SPH）

• 增量法钣金冲压成形分析，包含自适应网格

• 线性静力分析

• 正则模态分析

• 线性和非线性屈曲分析

典型的有限无模型包括壳单元、实体单元、杆单元、标题和刚性单元，还有荷载和材料以模拟复杂的问题。

进行非线性隐式分析，可以使用之前提到的两个格式：Bulk格式，这是NASTRAN格式。Block格式，这是RADIOSS中进行冲击、碰撞和国防应用中的格式。

注：RADIOSS求解Bulk格式的NLGEOM类型（解释见下文）分析时，模型将在内部被转换为Block格式输入到RADIOSS Block中进行计算。这点对模型调式很重要，因为与模型相关的错误信息是来自Block求解器。

以下章节介绍如何使用RADIOSS 11.0（HyperWorks的11.0.120）设置和运行一个非线性的隐式有限元分析。

典型问题

RADIOSS隐式分析的典型问题，一般指低速瞬态，非线性的，或准静态事件，包括但不限于：

• 材料断裂

• 成形回弹

• 静态假人定位

• 屈曲分析

• 橡胶材料

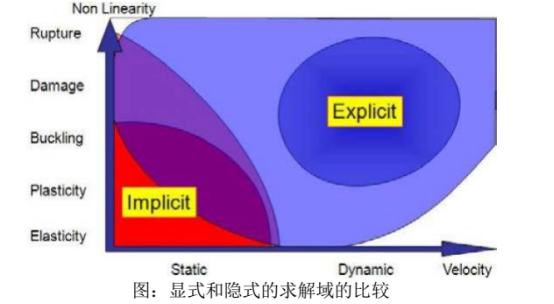

虽然有问题是即可以用隐式求解也可以用显式求解。一般来说，速度越高，越适用于显式方程建模。对材料和几何非线性也是一样的。下图说明了这个问题。

非线性准静态分析（分析类型= NLSTAT）

很明显，以下内容有关的非线性效应不一定会同时发生：

• 几何（即大位移、大转角、大应变）

• 材料（即塑性）

• 接触（即边界条件改变）

例如，变形和旋转可能是小的（无限小），但是由于接触或材料属性，仍可能存在非线性。

本质上，用户必须始终了解结构中主要的非线性来源。

轻度非线性的情况下（即非线性静态），满足小位移和小转角假设，则几何是线性的，材料塑性和小滑移接触可能存在。这种情况可以用非线性静态（NLSTAT）分析求解，将调用非线性隐式求解器。

请注意，在Altair（HyperWorks）中，荷载保持在未变形的坐标系中，并简单地沿着定义的轴线移动。
