EPLAN带你做线束 | 插头导航器显示连接物功能文本

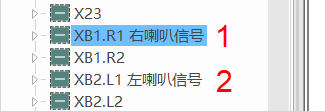

1.在原理图放置接插件的针脚时，希望看到接插件的插头定义的功能描述，以便清楚该接插件的作用。如下图所示；

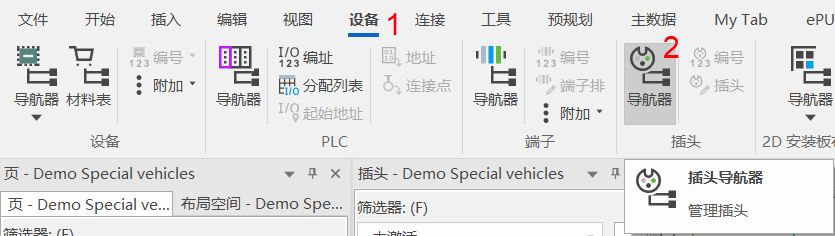

2.在菜单栏中打开【设备】-【插头导航器】，调出插头导航器，如下图。

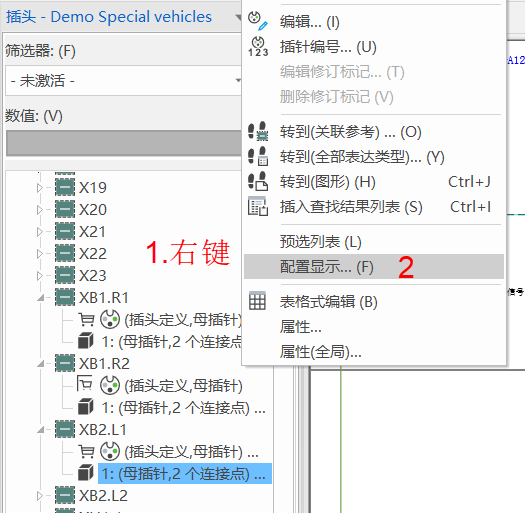

3.在【插头导航器】中的空白处，右键，选择【配置显示】，如下图。

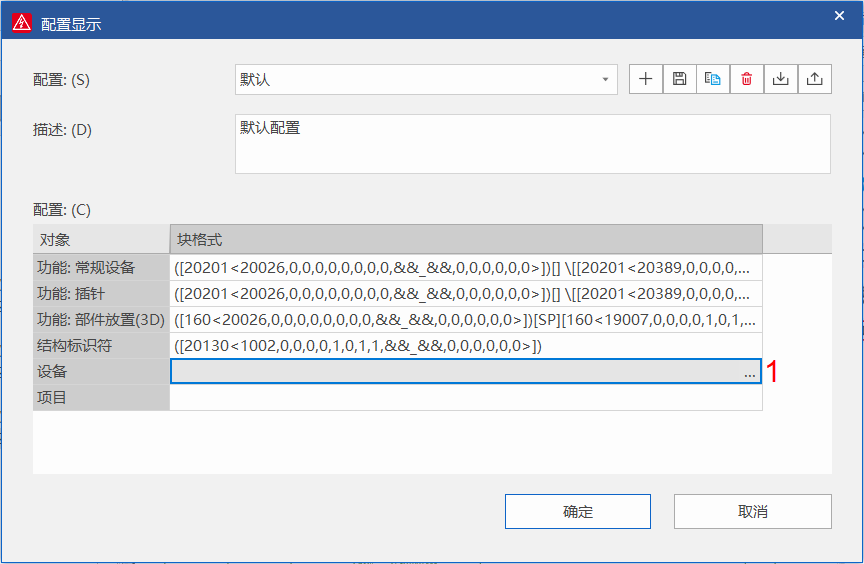

4. 弹出【配置显示】的对话框，选择【设备】的扩展按钮，如下图。

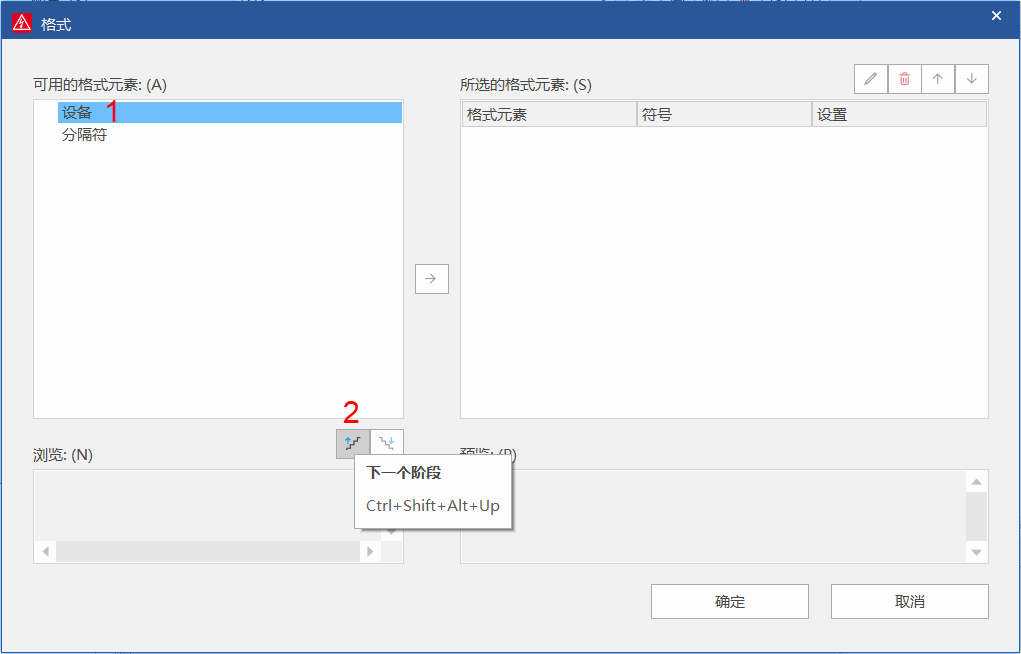

5.弹出【格式】对话框，配置设备显示格式，选择设备，然后点击按钮【下一个阶段】，如下图。

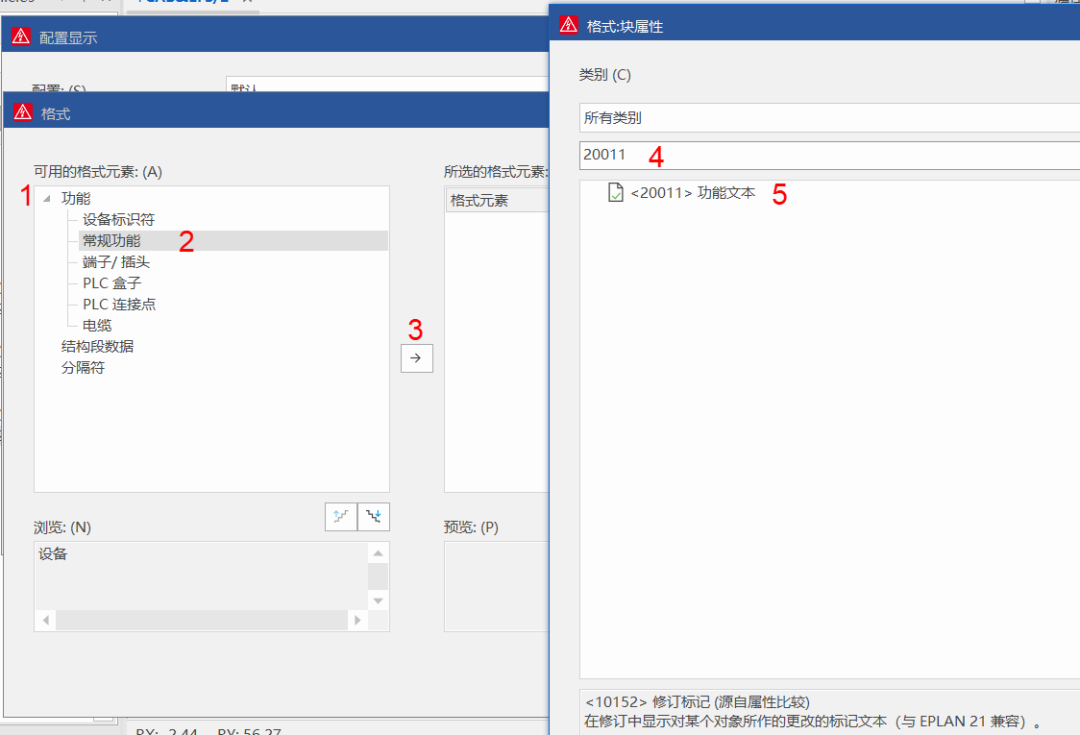

6.扩展功能下面，选择【常规功能】，点击向右箭头，在常规功能的属性中，搜索框中输入【20011】，按照属性编号搜索，选择【<20011>功能文本】，点击确定，依次点击完成，如下图。

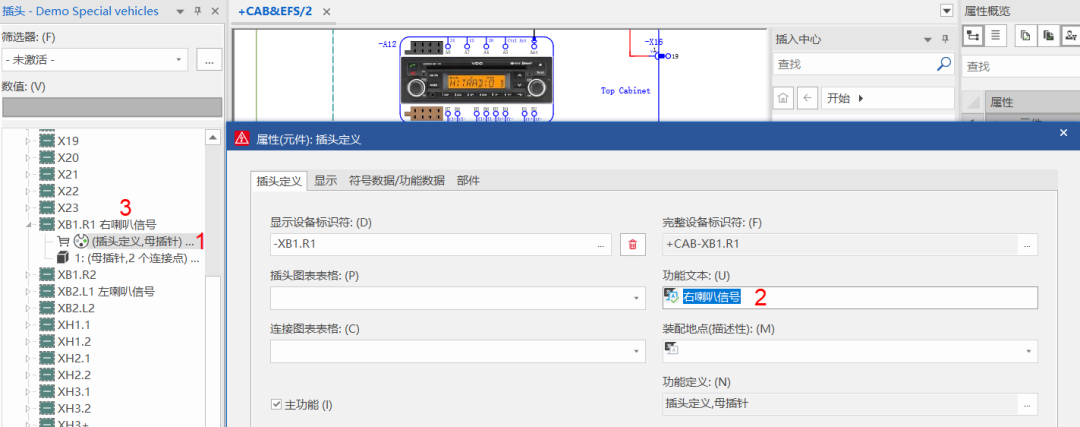

7.在插头定义属性中，输入功能文本，在插头导航器的设备标识符后即可看到接插件的功能描述信息。
