EPLAN Electric P8 BOM导出Excel格式的方法

EPLAN Electric P8 BOM是EPLAN Electric P8中的部件列表（parts list），在项目设计的过程中常常需要将其导出为第三方格式的文件（如*.txt、*.xls、*.xml等格式），便于交流和沟通。

怎样将EPLAN项目中的part list导出为Excel文档呢？具体操作请见下文。

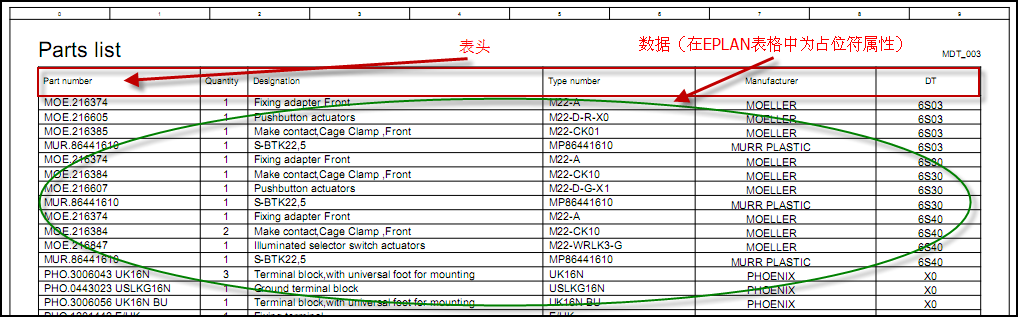

本实例的任务是将如图1所示样式的EPLAN part list导出为Excel文件格式。

图1中所示表格中表头与占位符属性的对应关系如下。

• 部件编号：<117>部件数据/ <22001>部件编号。

• 数量：<10001>部件参考/ <20499>总量（件数）。

• 名称：<117>部件数据/ <22004>名称1。

• 类型号码：<117>部件数据/ <22002> T类型号码。

• 制造商：<117>部件数据/ <22007>制造商。

• DT：<7>设备/ <20008>设备标识符（标识性，无项目结构）。

图1  EPLAN 部件列表

（1）选择【工具】>【制造数据】>【导出/标签】命令，弹出“导出制造数据/输出标签”对话框。

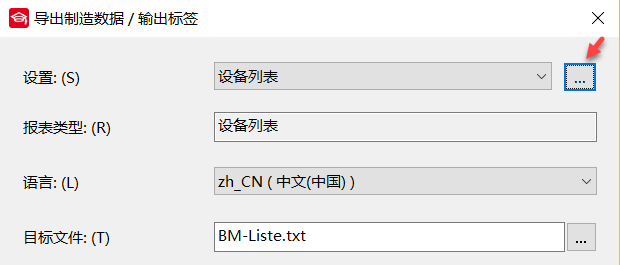

（2）在如图2所示的“导出制造数据/输出标签”对话框中，单击[...]按钮，进入“设置：制造数据导出/标签”对话框。

图2 “导出制造数据/输出标签”对话框

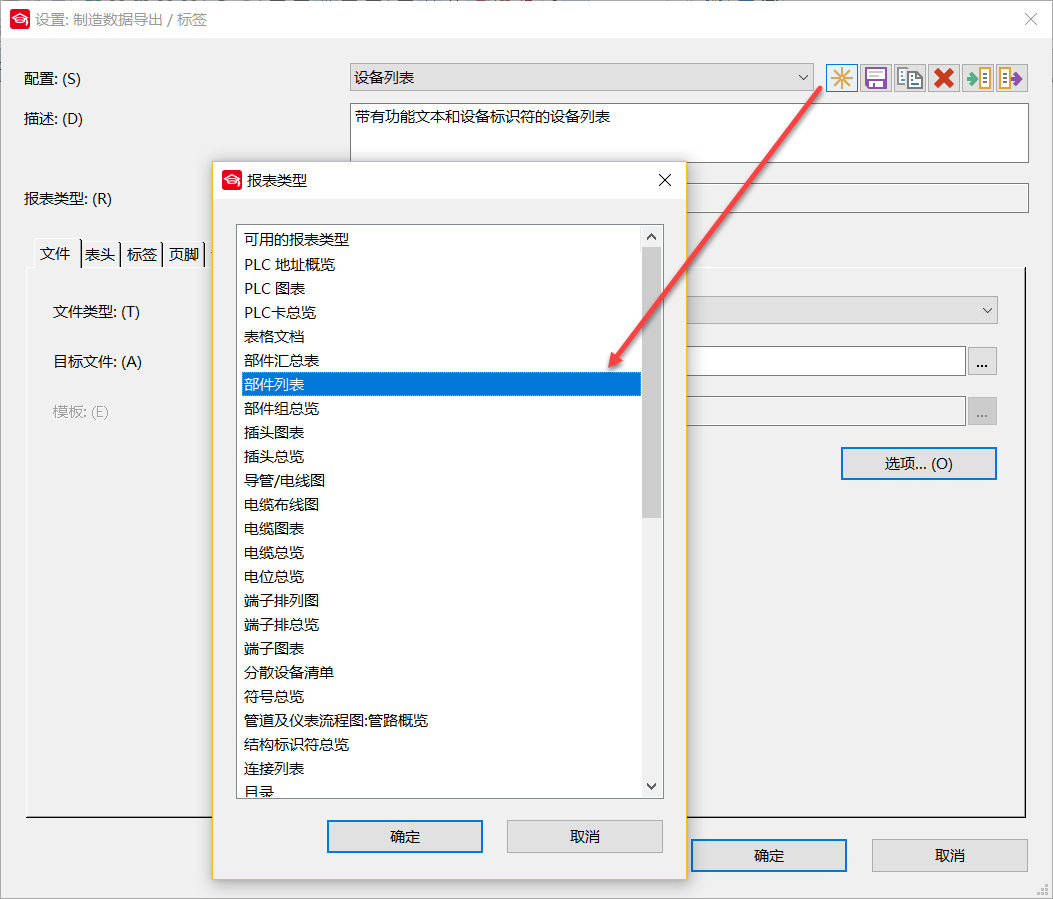

（3）“设置：制造数据导出/标签”对话框中，单击“新建”按钮，进入“报表类型”对话框，选择“部件列表”，如图3所示，单击“确定”按钮，进入“新配置”对话框。

图3 部件列表选择设置

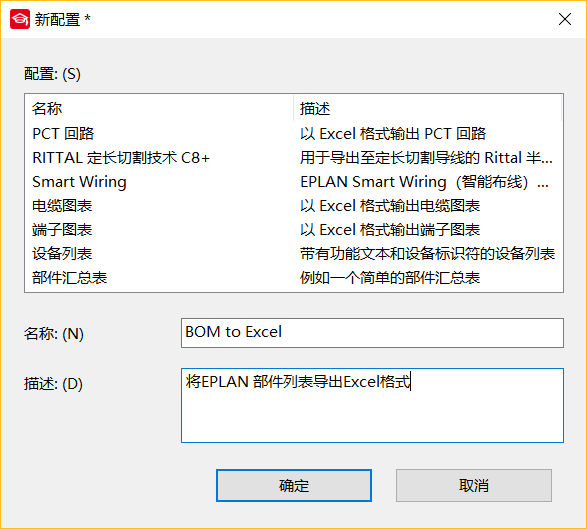

（4）如图4所示，在“新配置”对话框的“名称”中输入“BOM to EXCEL”，“描述”中输入“将EPLAN部件列表导出Excel格式”，单击“确定”按钮，回到“设置：制造数据导出/标签”对话框。

图4  新配置对话框

（5）“设置：制造数据导出/标签”对话框中单击“文件”标签，文件类型选择Excel，目标文件命名为“BOM材料表”，其后缀为xls文件，并将其保存在默认的文件路径中。单击模板后的[...]按钮。如图5所示。

图5 输出文件选择

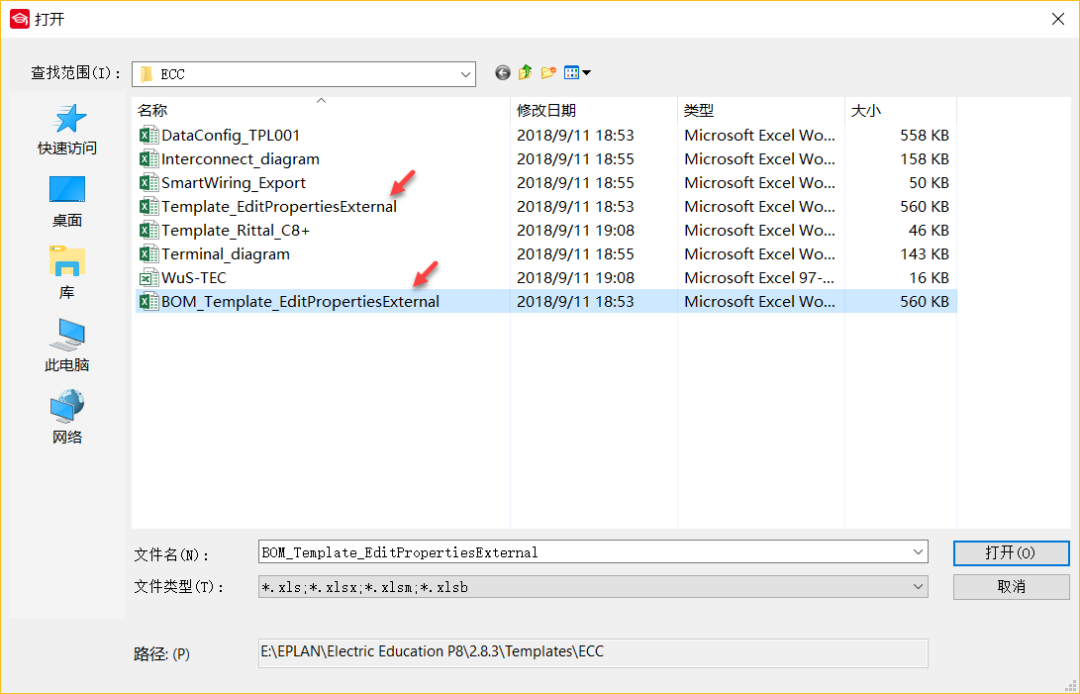

（6）在“打开”窗口中，选择“Template_EditPropertiesExternal”，单击右键选择复制，然后粘贴改名为“BOM_Template_EditPropertiesExternal”，如图6所示。

图6  模板文件制作

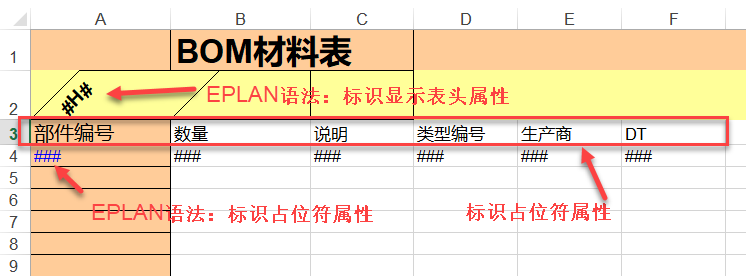

（7）选中“BOM_Template_EditPropertiesExternal”文件，单击右键选择用Excel打开。按图7所示定义模板，完毕后保存文档，关闭Excel。选择“打开”，回到“设置：制造数据导出/标签”对话框。

关于#H#和###等是EPLAN在Excel的语法。具体说明如下。

• #H#：表头区域（表头）。

• #HD#：自动增加表头数据。

• #F#：页脚。###：数据区域。

• #ID#：属性标识符。

• #RO#：只读格式属性。

• #RW#：可读写格式属性。

图7  Excel模板制作

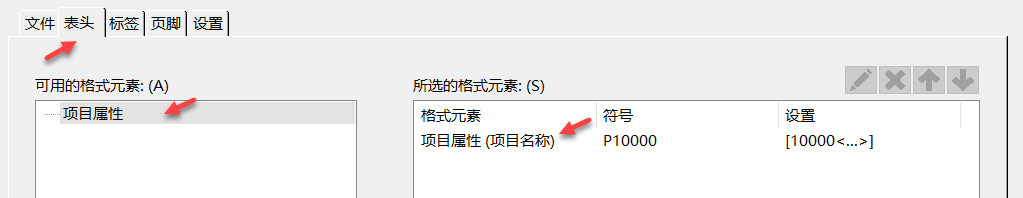

（8）“设置：制造数据导出/标签”对话框中单击“表头”标签，双击“项目属性”，选择“项目名称”，如图8所示，单击“确定”按钮，回到“设置：标签”对话框。

图8  表头制作

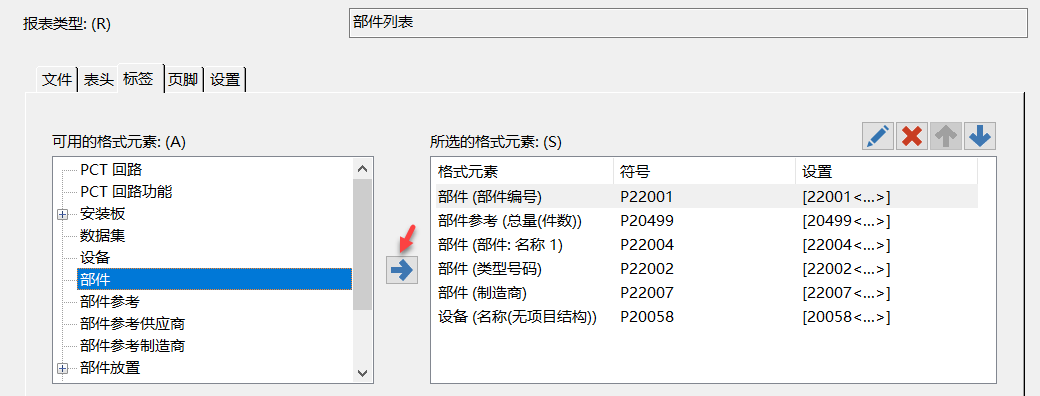

（9）“设置：制造数据导出/标签”对话框中选择“标签”标签，如图9所示，双击“可用的格式元素”，选择相应属性，可以按下面列举的属性选择。单击“确定”按钮，回到“设置：制造数据导出/标签”对话框。

图9 标签制作

① 部件编号：<117>部件 / <22001>部件编号。

② 数量：<10001>部件参考数据 / <20499>总量（件数）。

③ 说明：<117>部件 / <22004>部件：名称 1。

④ 类型编号：<117>部件 / <22002>类型号码。

⑤ 生产商：<117>部件 / <22007>制造商。

⑥ DT:<7>设备 / <20008>设备标识符（无项目结构）。

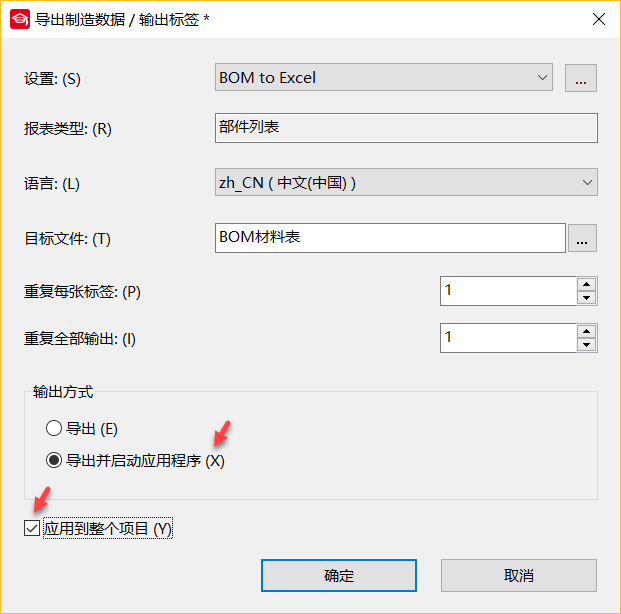

（10）在“设置：制造数据导出/标签”对话框中选择“页脚”和“设置”标签进行必要的设置。单击“确定”按钮，回到“导出制造数据/输出标签”对话框，激活“导出并启动应用程序”和“应用到整个项目”，如图10所示，单击“确定”按钮，关闭对话框。

图10  标签制作

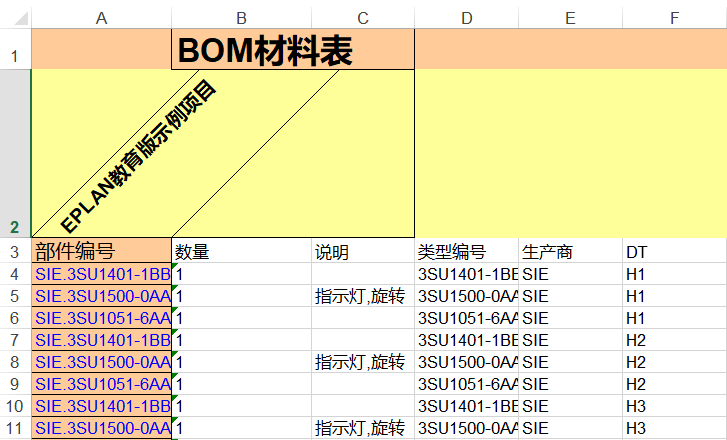

（11）系统生成Excel 格式的BOM表，如图11所示。

图11  Excel格式BOM
