HyperMesh宝典：二次开发之命令的解析

软件安装

► 学习 Tcl 语言自然需要一个 Tcl 解释器

► HyperMesh 安装后自带Tcl解释器

► 你也可以下载 ActiveTcl 进行练习，ActiveTcl 不仅自带 Tcl 的，而且不用每次都占用 HyperMesh 的 license，启动也快很多。



Tips：学习编程语言一般先尝试两样最简单的东西：输出 “hello world!” 和进行算术运算。学习的方法就是在Tcl解释器里面进行交互的执行。下面我们就来看看这两项要怎么做吧~



输出 "Hello World!"

► Tcl 中输出一个字符串有几种方法：

第一种： % puts “Hello World!”

输出： Hello World!

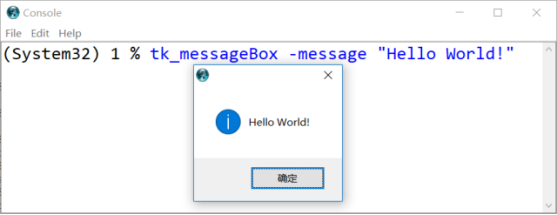

第二种： tk_messageBox –message “Hello World!”

输出：弹出框



Tips：为了方便大家识别，我们把输入部分放在%后面，把输出放在=> 后面，下面的例子都遵循这个规则。



算术运算

► Tcl 语言使用 expr 函数进行算术运算，例如：

% expr { 1+1 }

=> 2

% expr { max(pow(2,1.3), sin(1.0), acos(0.4), abs(tan(3.0)), min(exp(4.0), sqrt(5.0))) }

=> 2.4622888266898326

Tips：Tcl 推荐把所有表达式都放在“{ }”中，这样运行效率会高很多



如何运行一个文件

► 通常如果执行的命令很多，我们会将这些命令保存在一个后缀为Tcl的文件里。

► 比如，我们把 puts "Hello World!" 放在文件 D:hello.tcl 中，然后打开 tclsh 或者 HyperMesh 的命令行窗口。

% source {D:hello.tcl}

=> Hello World!



创建和使用变量

► 最简单的变量如下：

% set x 123

=> 123

% set y 111

=> 111

% set sum_res [ expr { $x + $y } ]

=> 234
在tcl语言中下面的命令是合法的
% set set set

=> set



控制结构

► 上期我们运行程序的时候并没有使用变量，但是如果我们使用变量来做，上期程序就都可以在3—5行内搞定。

► 把下面的语句放在文件 D:createnodes.tcl 中然后在 HyperMesh 的命令窗口中执行。

% source {D:createnodes.tcl}

set x_list { 0 1 2 3 4 5 6 7 8 9 }

set y_list { 0 1 2 3 4 5 6 7 8 9 }

set z_list { 0 1 2 3 4 5 6 7 8 9 }

foreach x $x_list y $y_list z $z_list {*createnode $x $y $z 0 0 0}

► 额外的好处是如果xyz的节点坐标变了，我们只需要修改前三行就可以了。



Tcl 与 HyperMesh

► 学习使用 Tcl 语言编写 HyperMesh 二次开发程序实际上是学习以下两项：

  1、Tcl 语言的语法，也就是下一页讲到的十来条命令解析规则；

  2、学习每一条命令，包括Tcl语言带的核心命令，一些包中的扩展命令，以及最最重要的 HyperMesh 为 Tcl 增加的命令，这部分通常也称为 API 。



解释器解析的简单实例

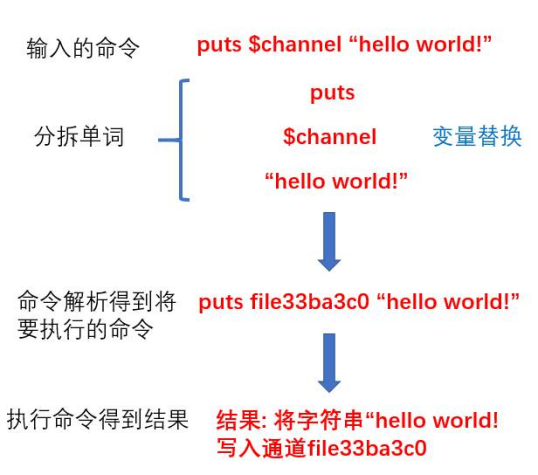

01变量替换







02命令替换

















命令解析规则

► Tcl 语言最常犯的错误是搞不清楚替换在什么情况下发生，什么情况下不发生。

► Tcl 解释器就是从上到下依次执行每一条命令，每一条命令都是预先定义的函数。

► Tcl 没有保留字，只有几条解析命令的规则。

► 解析阶段各个单词的值没有任何具体意义，解析完全是简单的字符串操作。



01规则一

► 命令由单词组成，除以下几种特殊规则外，单词之间通过空格或制表符分割。

特殊规则一： { } 内的所有内容为一个单词，除了续行外不进行任何其它替换。

特殊规则二：双引号" "内为一个单词，进行命令替换、变量替换和反斜线替换。



02规则二

► 命令的第一个单词是函数名，后面的其它单词都是该函数的参数。



03规则三

► 通常换行符结束命令，分号也可结束命令。通常每行只写一条命令，行尾不加分号。



04规则四

► 命令替换：如果解析过程碰到 [ ]，先求 [ ] 内的值再继续解析，[ ] 可以嵌套。

% set a 5

% set b 6

% puts [set c [expr {$a + $b}]]    #这是一条复合命令，实际上执行puts命令前已经替换为puts 11



05规则五

► 变量替换：如果过程碰到 $ ,先将 $ 连同后面的变量名替换为变量的值，解释器对每个字符只会扫描一次，替换只会发生一次不会嵌套。即便替换的结果包含 $ 也不会再次进行替换。

% set company ALTAIR

% set module preprocess

% set $company$module SimLab

% puts $$company$module



我们前面刚刚说了中括号的命令替换是可以嵌套的。

% set company ALTAIR

% set module preprocess

% set $company$module SimLab

% puts [set [append company $module]]

或者把上面一句写成

% puts [set [set company][set module]]

另外一种方法是构建命令字符串，然后利用 eval 命令把该字符串当成命令执行。

% set company ALTAIR

% set module preprocess

% set $company$module SimLab

% set cmd {}

% append cmd {puts }

% append cmd {$}

% append cmd $company$module

% eval $cmd

当然，也可以使用数组/字典等高级数据类型来处理这个问题，这些我们放在下一讲介绍。



06规则六

► 反斜线替换： 和后面紧跟的一个字符组合成转义字符，例如 $ 前面加上 后，就成了普通的 $ 字符，不再进行变量替换，而 n 则表示换行符。 行尾的 会转义换行符，所以换行符不再起作用，下一行变成了续行。

% puts "egg's price is: $1.5/Kg“

=> egg's price is: $1.5/Kg



07规则七

► 无论替换后得到的结果是什么，每个字符只会发生一层替换。
