HyperMesh宝典：你也可以来做二次开发

其实有时候二次开发真的很简单，懂一点二次开发会让你的工作更有效率，让你的分析生活更有趣，不用再对一件单调乏味的事情重复千百次了~



本次课程将会通过几个例子让你明白小汰真的所言非虚。此外，任何有关TCL编程语言等需要专门学习的内容本期都不涉及，让你简单轻松地学会二次开发。



应用1：创建节点（node）

在前处理建模中经常需要创建节点，有时数量还相当多，接下来我们就来看一下如何通过二次开发把这些点“变”到HyperMesh中去。看到二次开发发怵？别怕，保证你一看就会！



输入

比如我们已经从别的途径获得了以下这些点的x,y,z坐标，这些坐标保存在nodesxyz.csv文件中，这是一个文本文件，可以使用文本编辑器或者excel打开。

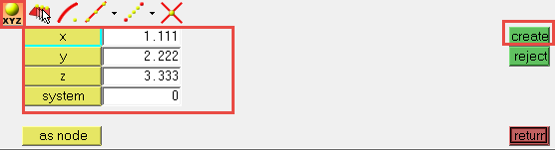

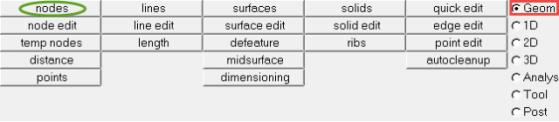

在HyperMesh中先按照传统的方法创建第一个点：

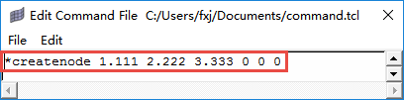

然后从下拉菜单Edit -> Command File打开命令流文件：





我们可以看到下面这条命令，所以我们只需要按照这个格式得到其它命令语句即可实现目标。





视频里使用了一个名叫nodepad++的文本编辑器，先在HyperMesh复制命令语句至nodepad++，按住Alt再按鼠标左键拖拽进行列模式的选择，复制和粘贴我们想要生成的点的x,y,z坐标。

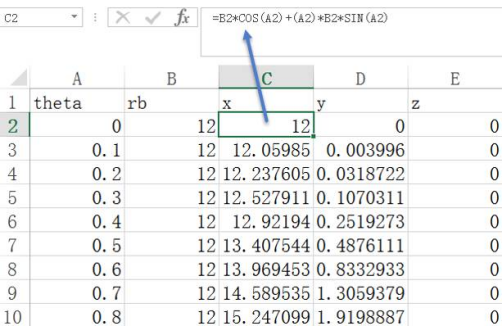

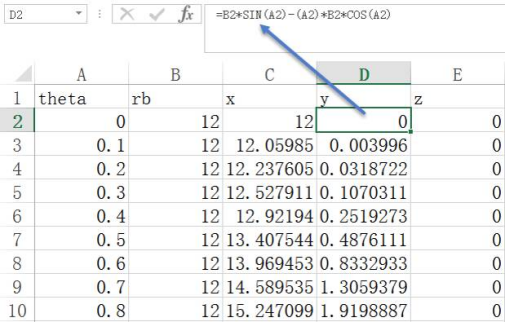

更复杂的情况也可以使用excel来实现这个过程，请看下面这个例子~

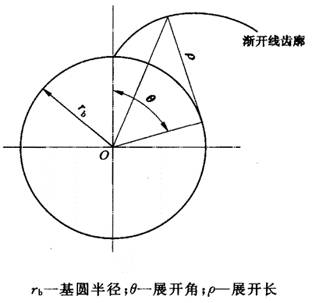

应用2：绘制直齿轮渐开线





r=12

Θ = 0:2π:0.01

x=rb×cos(θ)+θ×r×sin(θ)

y=rb×sin(θ)-θ×r×cos(θ)

z=0

式中，rb为基圆半径；θ为展角，其单位为弧度，如果是斜齿轮只需把θ改为（ θ+压力角α）。

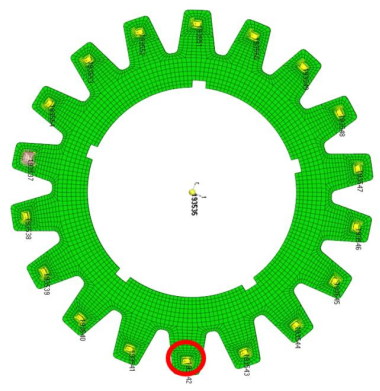

应用3：把18个圆孔变成方孔

如果在实际应用中想把圆孔变成方孔，那么你会想到该怎么做呢？是不是像下面演示的这样？

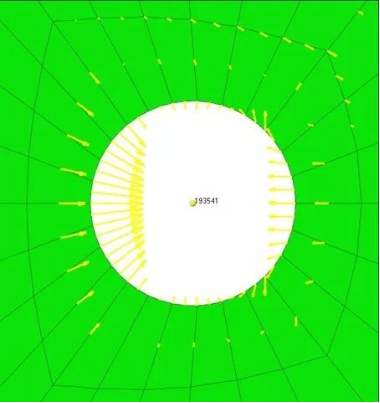

红圈部分局部放大看起来是这样 ↓

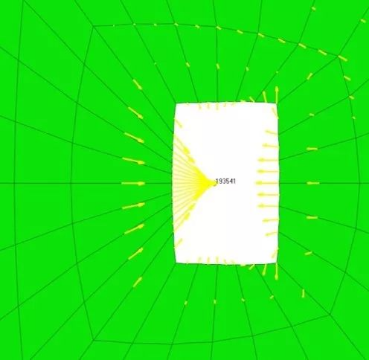

网格变形 ↓





使用morph技术确实可以把一个圆孔变成方孔，但问题是：难道要重复18次？万一是180个孔呢？难道要做180次吗？那岂不是太太太太麻烦了？！下面就来教你如何用命令快速实现这样的功能~



第一步

变形一个孔



第二步

将第一步得到的shape作业于第二个孔



第三步

复制行并将节点编号193538改成相应的编号，然后在HyperMesh中运行





到此为止原来的18个圆孔就变成了方孔，是不是很神奇很迅速呢~
