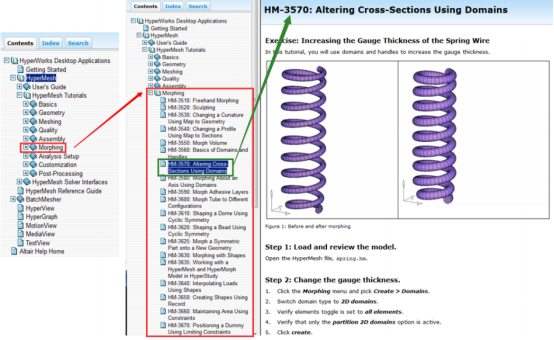

3.1.查找 HyperMesh 中编号为 HM-3570 的例子(其他模块方法相同)

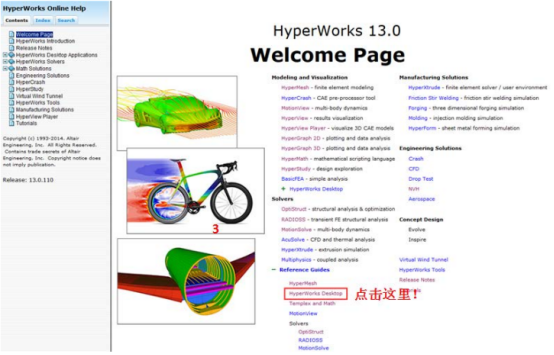

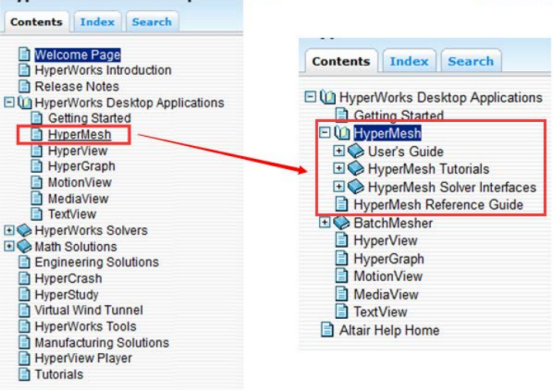

Step1：打开帮助文件，展开 HyperWorks Desktop Applications 并选择 HyperMesh：

Step2: 选择展开 HyperMesh Tutorials (其他模块例子也在对应的** Tutorials 中)

3.2.查找 OptiStruct 中”PSHELL”关键字(其他模块方法相同)

HyperMesh 在给求解器做前处理时，需要设置该求解器下的许多参数，对于某些参数不明

了时，需要查询该参数所在关键字。

Step1：获取想要查询的关键字：关键字从哪里看？

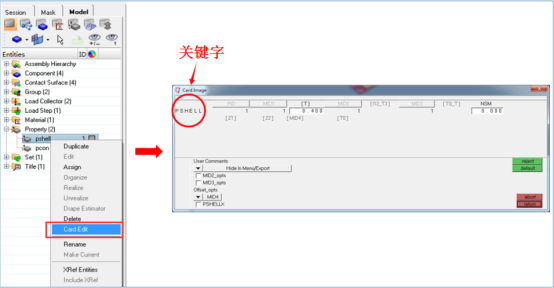

a. 模型树中的对象右击 Card Edit 查看

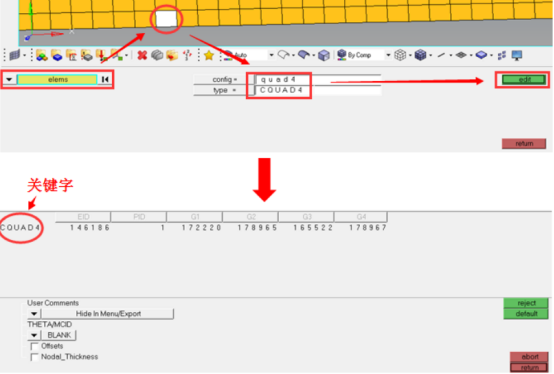

b. 图形区的对象点击工具栏中的 Card Edit 查看：

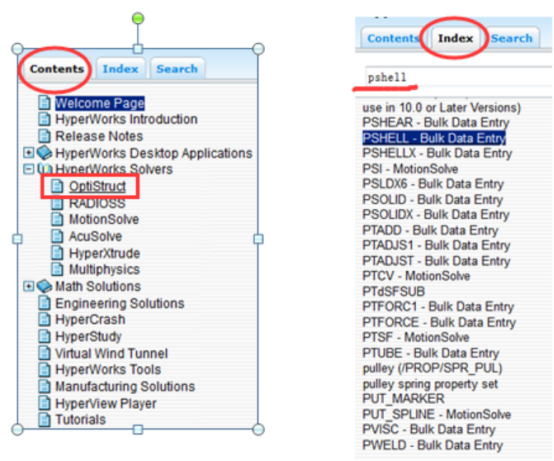

Step2：在获取关键字以后，使用 Index 的方式查询帮助：

需要先在 Contents 板块下定位检索范围至关键字所对应的求解器 OptiStruct，之后切换

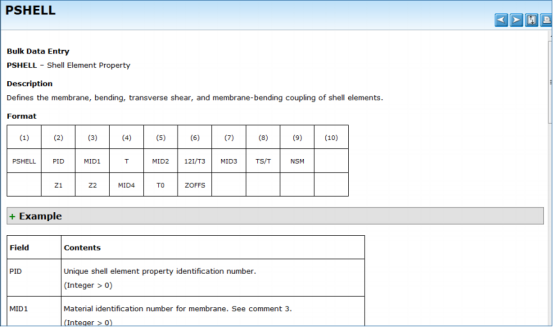

至 Index 板块，输入关键字即可找到。点开被检索到的词条就可以查看”PSHELL”关键字各字段的含义。

3.3.查找任意关键词相关的内容，比如螺栓预紧“bolt pretentsion”

如果不知道被查找对象相关的例子编号，也不知道相关关键字，那就可以使用 Search 的

搜索方法。比如，想要查找螺栓预紧相关的内容，那么就可以在搜索框输入” bolt pretentsion”，

当然，也可以直接输入”bolt”或者其他常用的相关术语。

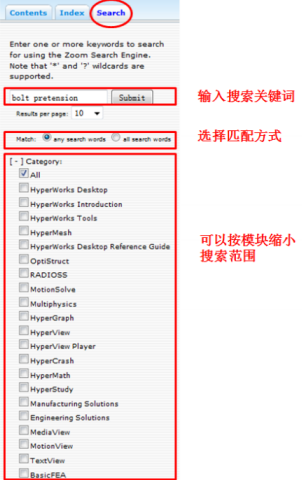

Step1：切换至 Search 板块下，输入搜索关键词：

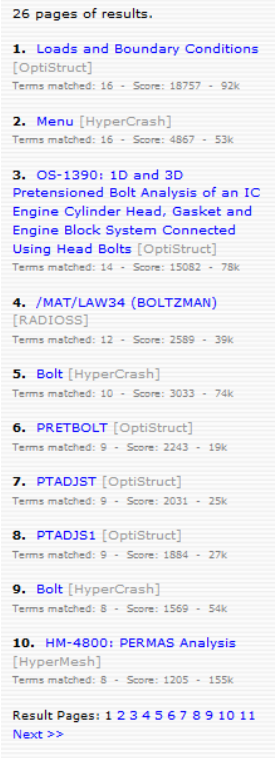

Step2：点击 Submit 获取搜索结果：

搜索结果可能是关键词，例子或者其他相关内容，可点选词条查看详细内容。

4.其他常见问题的帮助查找

4.1.HyperMesh 面板的帮助

HyperMesh 的主菜单中有很多面板，每个面板都对应不同的功能。对于每个面板实现的功

能，可以在进入该面板后点击键盘上的”F1”键(或者”H”键)链接至该面板的详细说明。

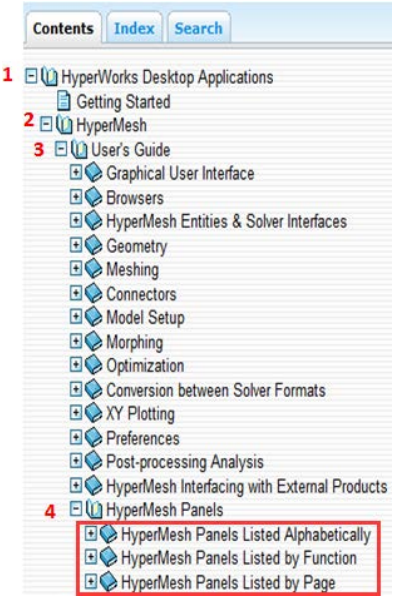

当然，除了这种方式之外，可以通过逐级展开的方式找到每个面板的说明：

4.2.下拉菜单、模型管理器相关说明的帮助

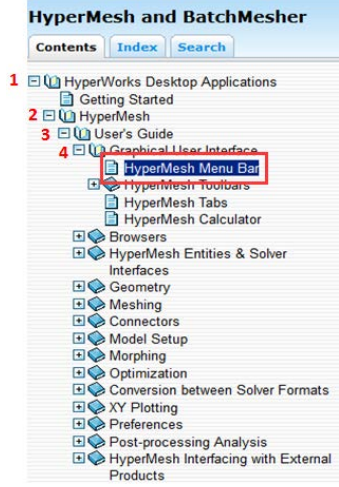

HM 下拉菜单相关说明可以在以下路径找到：

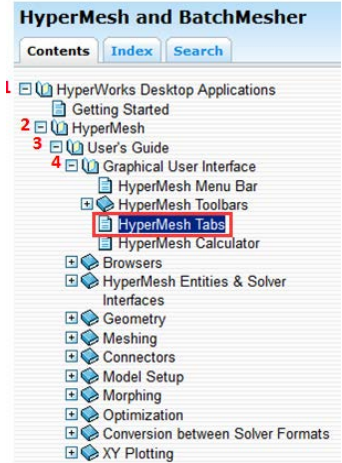

模型浏览树相关说明的帮助可在以下路径找到：

4.3.Batchmesher 各参数含义的帮助

Batchmesher(网格批处理)需要定义两个文件:.criteria 以及.param 文件，其中.criteria 文件定

义各项网格质量标准；.param 文件定义自动几何清理中的各参数。

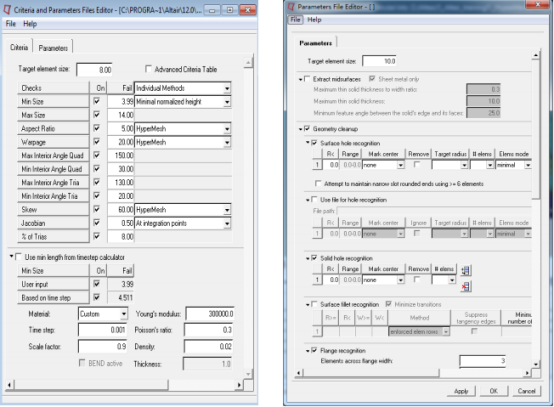

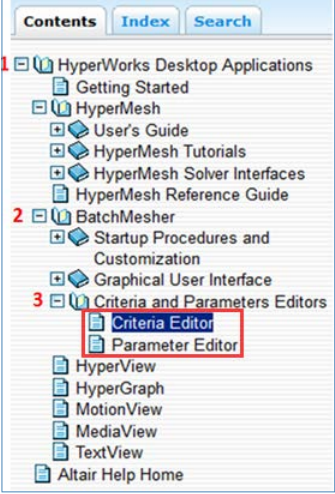

.criteria/.param 文件中各项参数意义查询方式：

4.4.HM、HV 的 API(Application Program Interface)的帮助

HM、HV 程序与界面的二次开发基于脚本语言 Tcl/Tk，在进行二次开发过程中，往往需要

查询相关函数与关键字的含义与格式。

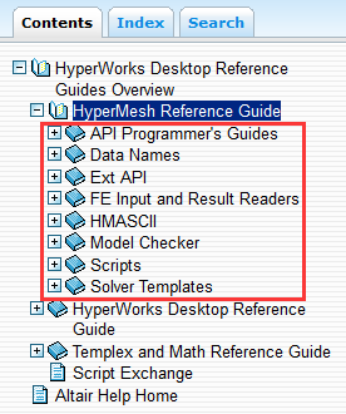

HM API 的查询方式：

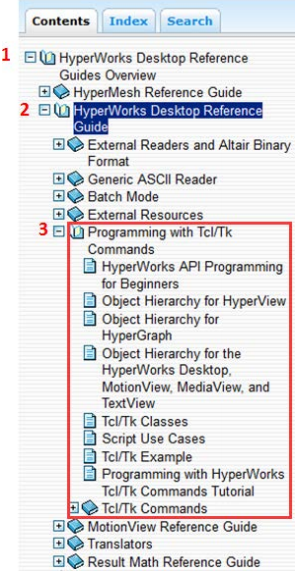

HV API 的查询方式：

4.5.第三方求解器接口的帮助

HM 作为通用的前处理平台，可以为诸多第三方求解器做前处理工作，在帮助文件中拥有

丰富的针对第三方求解器的前处理案例，可以在以下路径找到：

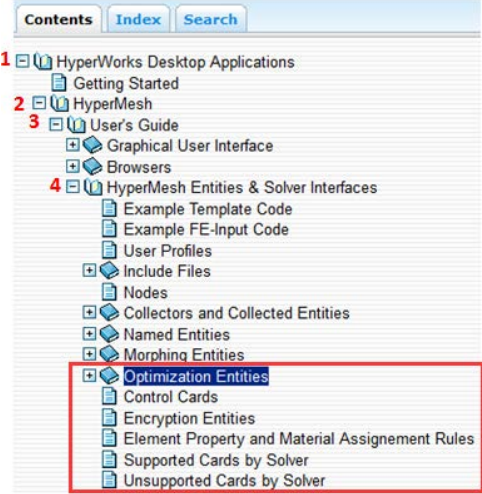

另外，由于各第三方求解器的版本更新，HM 对第三方求解器的关键字支持可能会存在一

定滞后，可以在以下路径找到当前版本的 HM 支持的第三方求解器关键字：
