网格类型设置（Configuration Tab）

HyperWorks中BatchMesher 的 Configuration Tab 向用户提供了网格方案类型（Mesh Type）的选择。一个典型的 Batch Mesh 方案包括两部分内容：质量标准文件（Criteria File）和 BatchMesher 参数文件（Parameter File）。

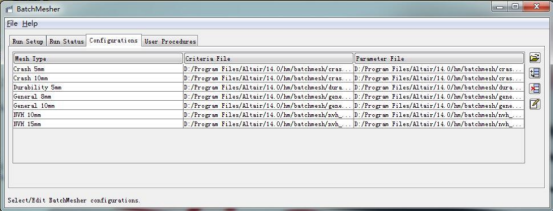

Configuration Tab 如图 3-42 所示：

图 3-42 网格类型设置面板

BatchMesher 向用户提供了 7 种自带的几何清理及网格剖分自动化批处理方案。包括：

• Crash 5mm：用于冲击仿真的网格方案类型。单元平均尺寸（Element Size）5 毫米，雅克比为 0.5，单层垫圈结构（Washer），当 3.01mm<R<11mm，垫圈结构尺寸（Width of Layer）由用户指定，当 11mm<R<20mm，垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• Crash 10mm：用于冲击仿真的网格方案类型。单元平均尺寸（Element Size）10 毫米，雅克比为0.5，单层垫圈结构（Washer），当 3.99mm<R<12mm，垫圈结构尺寸（Width of Layer）由用户指定，当 12mm<R<20mm，垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• Durability 5mm：用于疲劳分析的网格方案类型。单元平均尺寸（Element Size）5 毫米，雅克比为0.5，多层垫圈结构（Washer），当 2mm<R<10mm，垫圈结构尺寸（Width of Layer）由用户决定，当 10mm<R<20mm，垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• General 8mm：通用网格方案类型。单元平均尺寸（Element Size）8 毫米，雅克比为 0.5，单层垫圈结构（Washer），垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• General 10mm：通用网格方案类型。单元平均尺寸（Element Size）10 毫米，雅克比为 0.5，单层垫圈结构（Washer），垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• NVH 10mm：用于 NVH 分析的网格方案类型。单元平均尺寸（Element Size）10 毫米，雅克比为0.5，多层垫圈结构（Washer），当 3mm<R<12mm，第一层垫圈结构尺寸（Width of Layer）由用户指定，第二层垫圈结构尺寸（Width of Layer）由 BatchMesher 决定，当 12mm<R<20mm，垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

• NVH 15mm：用于 NVH 分析的网格方案类型。单元平均尺寸（Element Size）15 毫米，雅克比为0.5，多层垫圈结构（Washer），当 4.51mm<R<18mm，第一层垫圈结构尺寸（Width of Layer）由

用户指定，第二层垫圈结构尺寸（Width of Layer）由 BatchMesher 决定，当 18mm<R<30mm，垫圈结构尺寸（Width of Layer）由 BatchMesher 决定。

此外，在 Configuration Tab 面板中，还包括以下四项功能：Open File，Add New Row，Remove Row 以及 File Contents。

• Open File（ ）：允许用户读取新的 Criteria File 和 Parameter File。

• Add New Row（ ）：建立新的 Mesh Type。为建立一个新的 Mesh Type，用户需要为该方案命名，并读取 Criteria File 和 Parameter File。

• Remove Row（ ）：撤销一个已有的 Mesh Type。

• File Contents（ ）：激活 Criteria & Parameter 文件编辑器，修改已有的 Mesh Type。

需要注意的是，BatchMesher 自带的 8 种 Batch Mesh 方案在存储文件夹下处于只读状态，在修改读写权限前是无法对这 7 种方案进行编辑的。
