批处理网格划分流程

HyperWorks一个典型的 BatchMesher 作业由以下环节组成：

(1) 设置网格类型（Mesh Type）：

在 Configuration Tab 面板下，选择已有的质量标准文件（Criteria File）以及 BatchMesher 参数文件（Parameter File），构建网格类型。或通过点击 Add Entry 图标（ ）, 创建一个新的网格类型。

(2) 选取零部件几何模型：

在 Batch Mesh 面板下，指定几何模型源文件夹（Geometry Source File Directory），并通过点击 Select Files图标（ ），导入零部件几何。

(3) 为每一个零部件模型指定各自的网格类型（Mesh Type）：

所有在上一步中导入的零部件几何模型都会出现在几何文件列表（Geometry File）中。同一零部件模型可重复添加到几何文件列表中，使用不同的网格类型划分网格。

针对每个零部件几何模型，在其对应的下拉式菜单中指定网格类型，如图 3-40 所示：

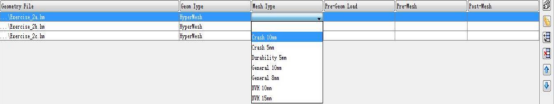

图 3-40 Mesh Type 网格类型

HyperWorks中通过在 Mesh Type 上右键单击，并选择 Propagate Up 或 Propagate Down，可以对多个零部件一次性的指定同样的网格类型。此外，网格类型下拉式菜单中提供了空白选项，可以选择将网格类型设置暂时留白，在后续工作中再进行选择。

(4) 选择输出文件夹（Output Directory）：

在用户界面中指定输出文件夹。如果未指定输出文件夹，BatchMesher 默认把作业结果文件输出在几何模型源文件夹中。

(5) 递交作业：

点击 Submit 按钮，向 BatchMesher 递交作业。

(6) 进行作业监控：

递交作业完成后，BatchMesher 将自动转到 Run Status Tab（作业监控面板），对正在进行的 BatchMesher作业进度及状态进行查询。每一个 BatchMesher 作业都拥有其专门的结果文件存储文件夹，您可以在作业监控面板下看到各文件夹名称及路径。

通过 Details 按钮，可以对每个作业的执行状态技术细节进行查询。一个作业内可能包含若干个零部件的 Batch Mesh 工作。各零部件在作业执行过程中，可能处于以下四种状态：

l执行中（Working）

l队列中（Pending）

l休眠中（Waiting）

l执行结束（Done）

如图 3-41 所示：

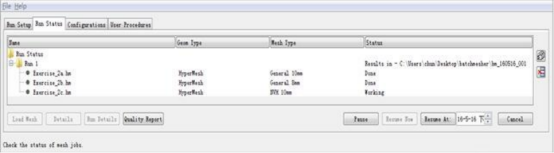

图 3-41 作业监控面板

在作业监控环节，可以通过 Pause 功能，暂停某个零部件的 Batch Mesh 工作，或通过 Cancel 功能，撤销一个已递交的零部件 Batch Mesh 请求。

所有关于作业监控及执行结果方面的信息，都将在输入文件夹中以文件名 run_result.txt 进行存储。
