实体网格剖分

在 HyperMesh 中，使用 Solid Map 功能进行实体网格剖分。该面板如下图所示：





图 4-4 Solid Map 面板



Ø 通过 Solid Map Panel 进行实体网格剖分:

• 通过主菜单栏选择 3D 页面 > solid map 。

• 通过下拉式菜单选择 Mesh > create > Solid Map。



Ø Solid Map Panel 功能概述:

• 在一个或更多实体上构建六面体/五面体单元的网格。

• 可自由选取待剖分的实体。

• 分网过程针对单个实体进行，可以更好的控制网格形态与质量。

前提条件是待剖分网格的实体必须为“mappable shap”。HyperMesh 对“Mappable shapes”的定义为：



Ø 在该实体的表面，至少能找到 2 个具有类似拓扑结构的对应面 (源面和目标面)。

Ø 在该实体的表面，至少可以找到一个面，将源面及目标面直接连接起来。

• 扫略路径：保证源面和目标面之间扫略体的封闭性。

• 扫略方向：由源面指向目标面的方向向量。

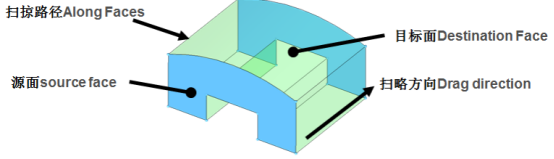

图 4-5 Mappable shapes



1. 关于源面（Source Face）和目标面（Destination Face）的一些重要提示。

Ø 源面可以由若干个的面组成。

• 如果有 2 个或两个以上的源面之间通过共享边连接，那么需要对这些共享边进行压缩操作（Edge Edit Panel>Suppress），将多个源面合成为一个源面。

Ø 目标面有且只能有一个。

• 通过 Solid Map 可以顺利进行网格剖分。

• 长方体仅有一端被切分为多个面。

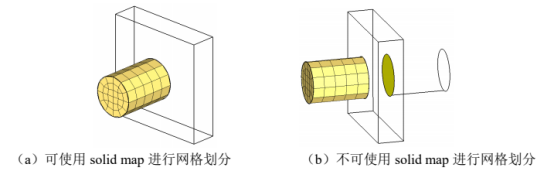

图 4-6 源面与目标面使用原则

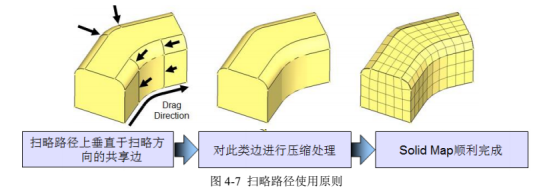

2. 关于扫略路径的重要提示。







3. 实体几何模型分块策略：

（1）对部件分块的过程中，在保证每个子块具有”Mappable Shape”的前提下，尽量降低子块数量，因为更少数量的分块意味着：

l 工程师在网格剖分阶段付出更少的时间与精力。

l 每个分块具有更大的体积。

l 给予用户网格尺度控制上更大的灵活性。

l 避免被迫使用过小单元。

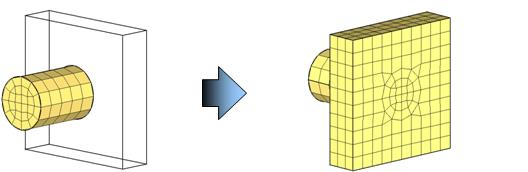

图 4-8 几何分块与网格模型

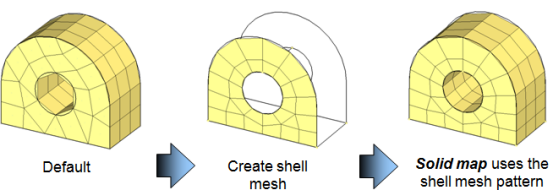

（2）预制端面网格，帮助控制质量更高的三维网格 。







（3）分块时保证相邻部分具有共享面，以保证生成三维网格的连续性。

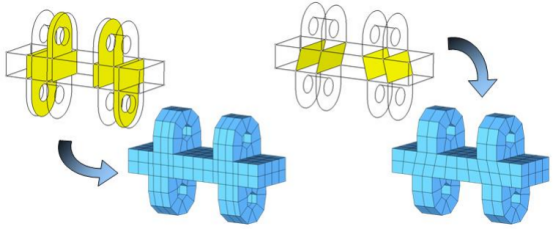

图 4-10 网格划分次序



（4）扫略路径上的单元必须保证为四边形。





图 4-11 扫略路径上网格要求
