Altair inspire 帮助设计人员快速获得满足性能且轻量化的结构，大大缩短了研发中所耗费的时间，降低了成本。同时，随着增材制造技术的迅速发展，越来越多的企业尝试以这种技术来提升研发能力与制造效率。
本期教大家如何用Inspire和Inspire Studio结合，快速设计出一个笔筒

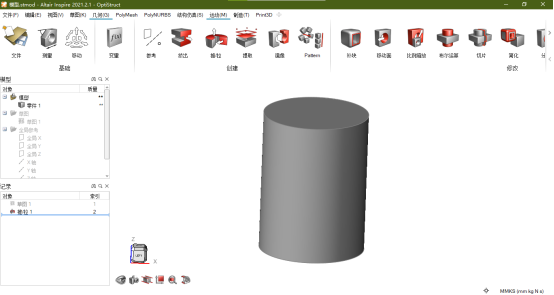

1. 首先打开Inspire软件，从顶视图绘制一个圆柱实体（半径：60mm,高：160mm）

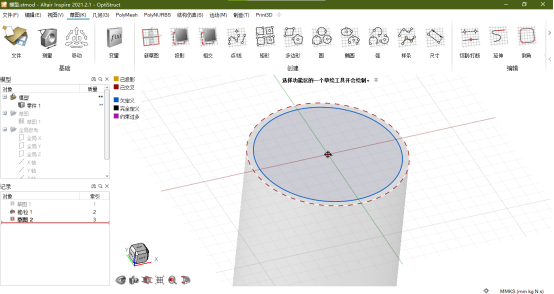

2. 在圆柱的顶面绘制一个半径55mm的圆

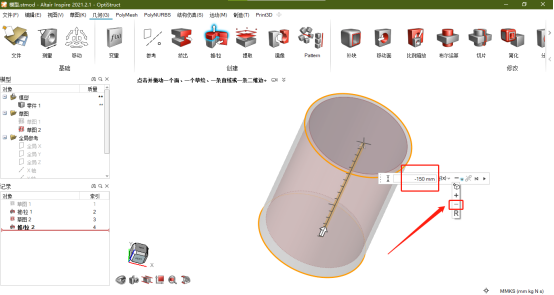

3.用几何工具栏里的推拉面工具，向内拉伸150mm以达到抽壳的效果（注意：请点击减号图标）

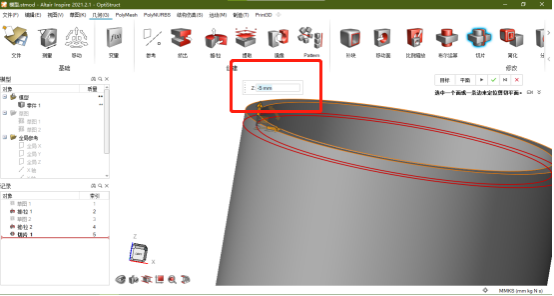

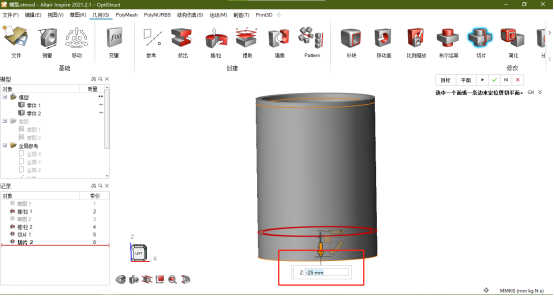

4.用切片工具对模型进行切分，分配出设计空间和非设计空间区域（参数请看图片）
5.设置模型材料为ABC

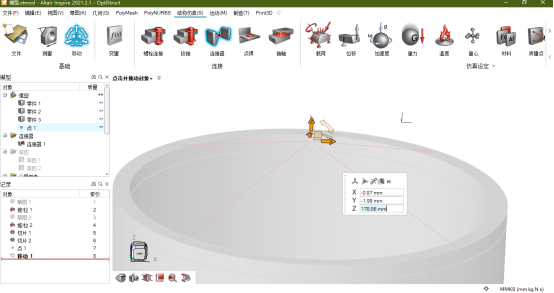

6.在顶面上创建一个连接器，连接器位置为（-0.87mm，-1.99mm，178.86mm）

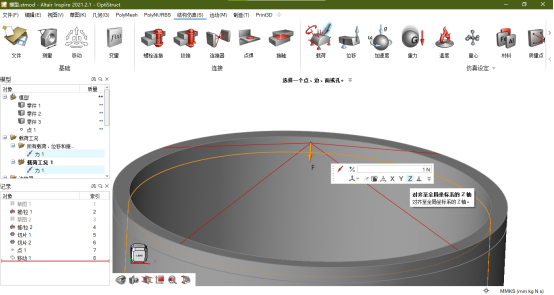

7.连接器上施加一个-Z方向的力，大小1N
8.最底下位置施加一个固定约束

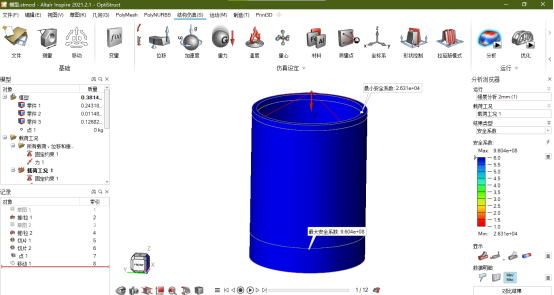

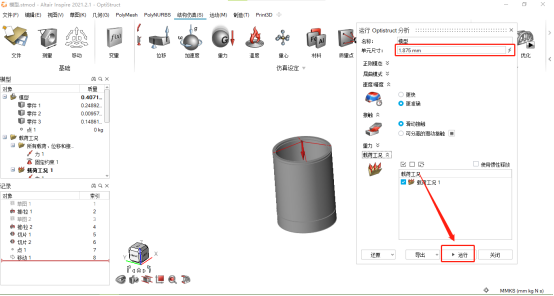

9.开始进行强度分析（检查材料），点击分析运行图标，默认自动计算单元尺寸，点击运行
查看结果

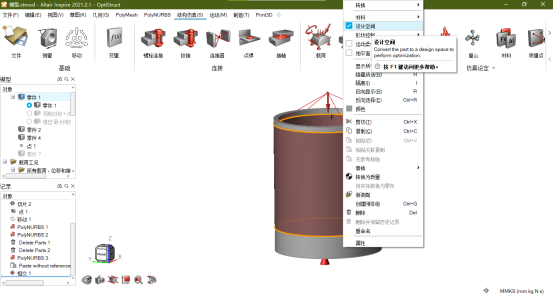

10.开始进行优化，设置设计空间

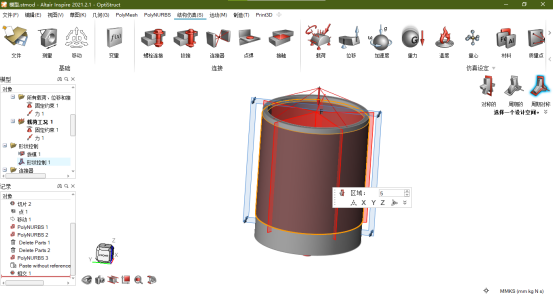

11.对设计空间区域进行形状控制的设定，首先设置5个区域的周期对称，在加一个YZ平面双向拔模的设定

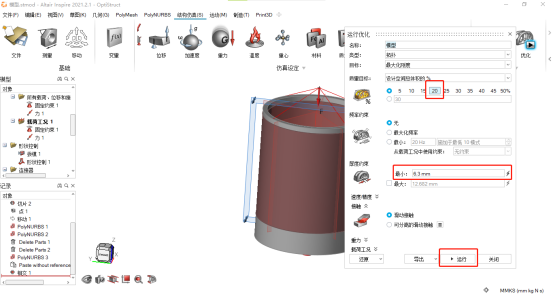

12.点击优化运行图标，质量目标设为20%，厚度约束为6.3mm，点击运行

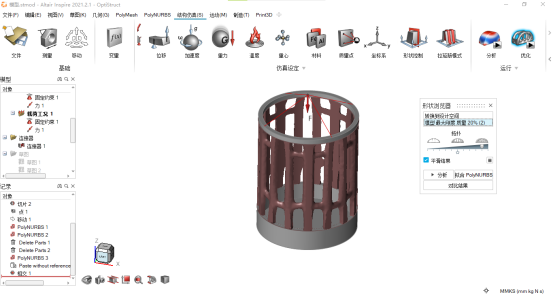

13.查看优化结果，拖动形状浏览器的拓扑滑条，调整连续度到合适位置

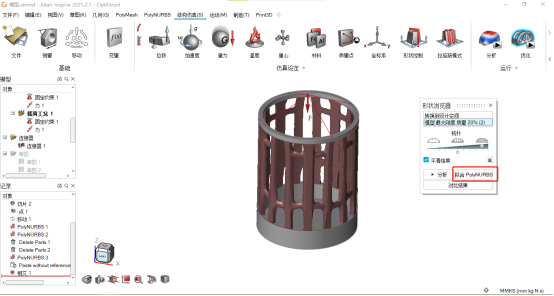

14.点击 拟合polyNURBS，自动拟合

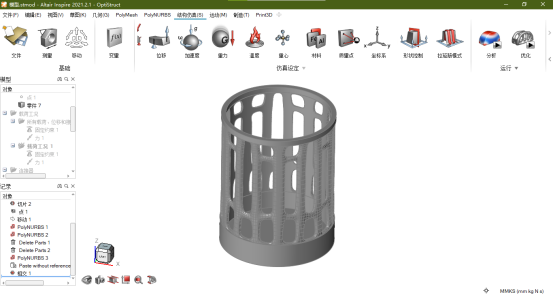

15.生成结果
16.重构结果和非设计空间模型单独导入至Inspire Studio软件里

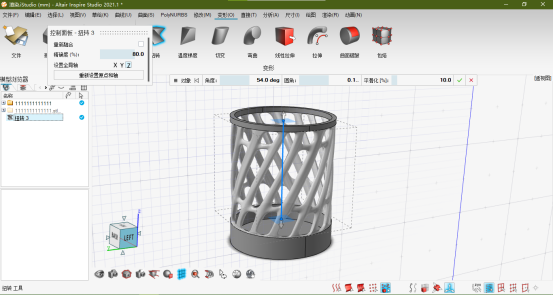

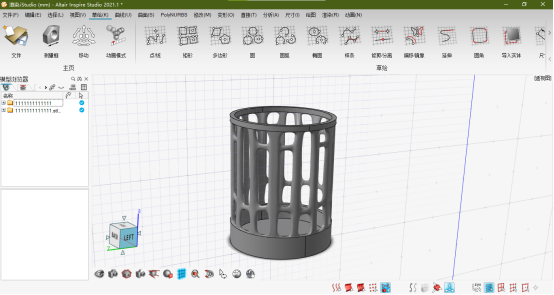

17.选择变形工具栏里的扭转工具，点击中间部分模型变形，扭转到合适角度
让我们来看看最终结果吧
Altair Inspire软件通过结构优化、材料选择、拓扑优化、模拟分析和设计优化等功能，为轻量化设计提供了强大的支持。它可以帮助工程师寻找最佳的结构设计方案，减少结构的重量，提高结构的性能和效率，实现轻量化设计的目标。对于需要进行轻量化设计的行业和领域，Altair Inspire是一个非常有价值的工具。
本期Altair inspire教程就到这里结束了。如果您想了解更多关于该软件的信息，如价格、其他教程、不同版本、版本咨询以及项目案例等等，请留言或与我们联系。希望您能提供更多关于下一期想要看到的建模类型的建议，我们期待与您在下一次再见！
