Inspire软件给可达鸭快速建模

增材制造技术特别适用于结构复杂且高性能的产品，拓扑优化与3D（三维）打印相得益彰；而Altair 在很早之前就看到了二者结合所迸发的重要价值，基于 Inspire 推出了适用于增材制造的设计软件解决方。



下面是我们工程师做的一个可达鸭的建模，希望可以帮助大家更好地学习Inspire这个软件。

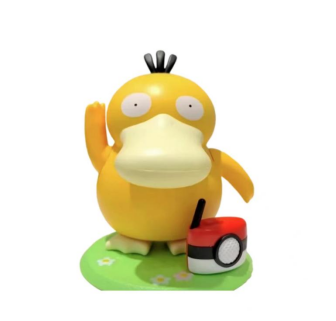

1. 在建模之前需要准备一张可达鸭的正面图片（凭感觉建模也可以）

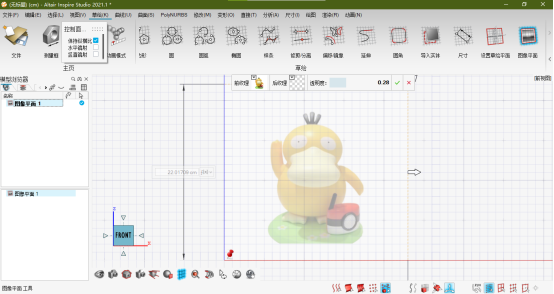

2.导入可达鸭图片到Inspire Studio软件（前视图），并调整合适透明度，如下：

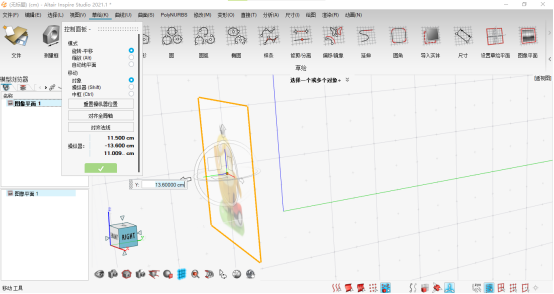

3.使用移动工具移动参考图，便于做建模参考

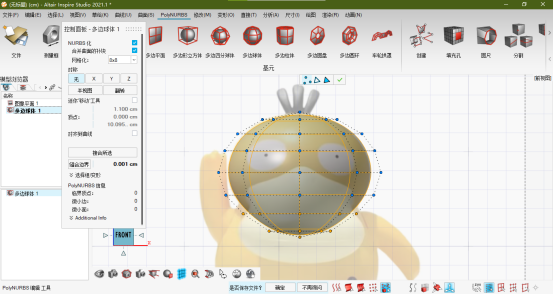

4.回到正视图，创建出一个多边形球体 ，通过拖拽点、线、面的方式调整成可达鸭头部的形状

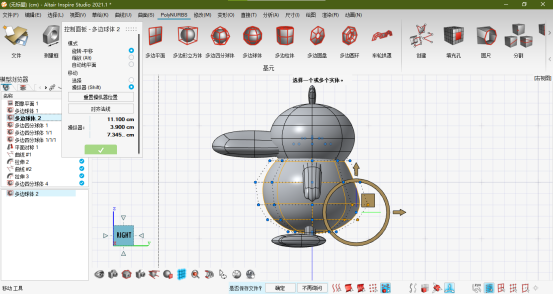

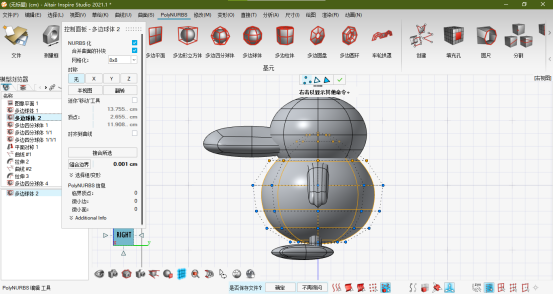

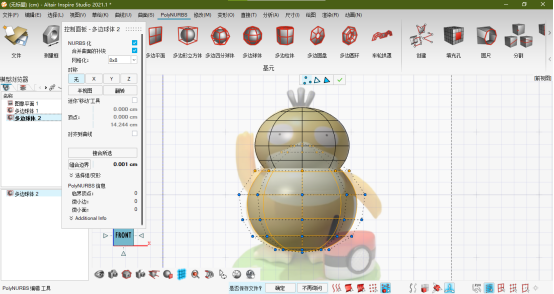

5.再创建出一个多边形球体 ，通过拖拽点、线、面的方式调整成可达鸭身体部位的形状

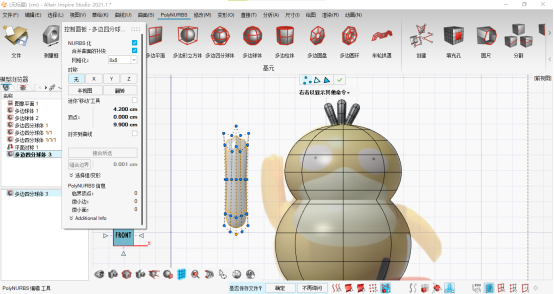

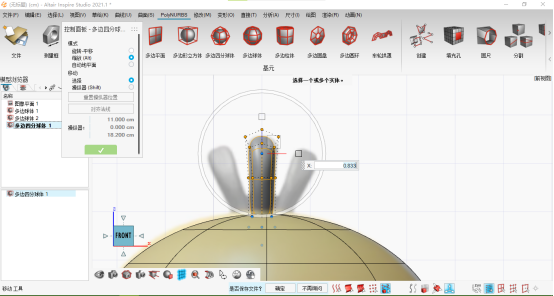

6.绘制头上的三根头发，创建一个多边四分球体，调整位长条样式，如下图：

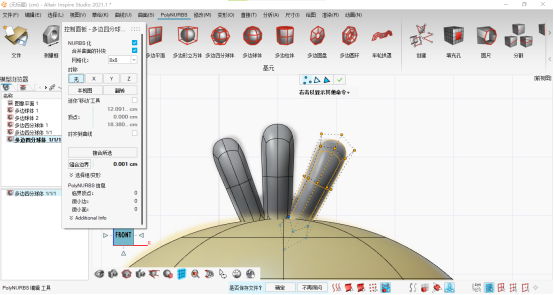

7.另外两根用复制粘贴，配合移动工具调整

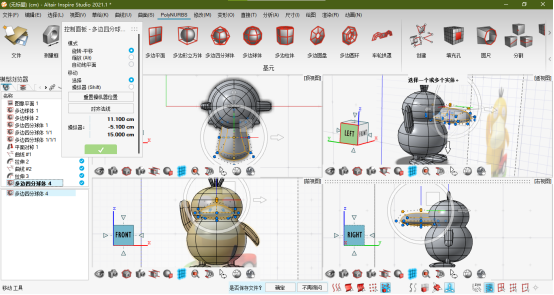

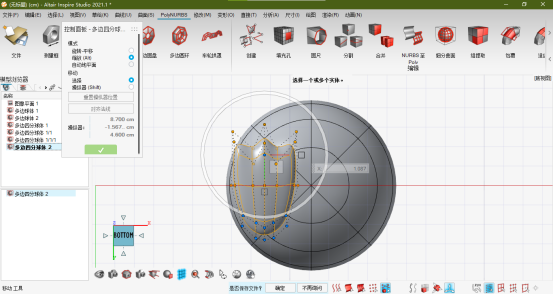

8.接下来是脚部部分的建模，可以观察到脚步是由一个扁圆和圆柱组成，所以先创建一个多边四分球体的圆，在底视图调整脚的形状

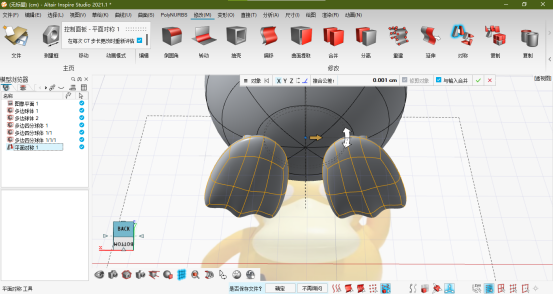

9.使用平面对称复制工具，脚部部件复制一个



10.接下建模手臂，观察到手臂位置可以用圆或者圆柱体调整，在顶视图先创建出一个圆或者圆柱，调整到如下图：

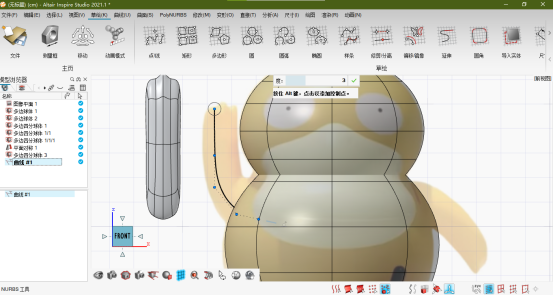

11.根据手的弧度绘制一条曲线

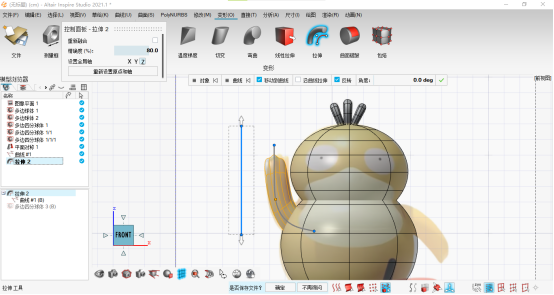

12.用变形工具栏里的拉伸工具，让手臂贴在曲线上



另外用一只手同样的操作

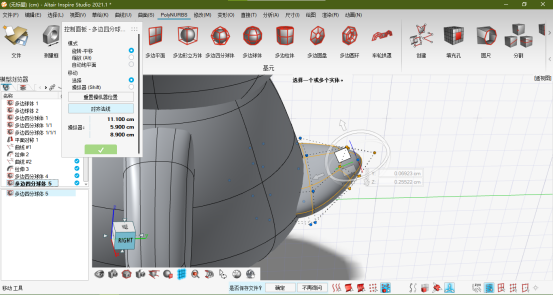

13.开始绘制嘴巴部分，从一个圆开始拉伸，如下图：



14．双击身体部分，进入可拖动点、线、面的界面



15.调整一下鸭子的小翘臀



16.建模它的小尾巴，也是可以从圆形拉伸致下图形状：

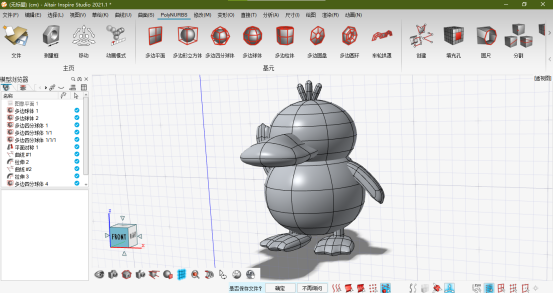

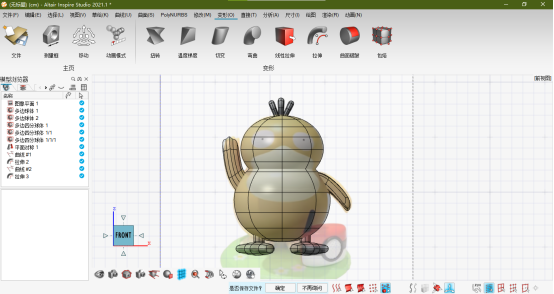

整体效果如下：

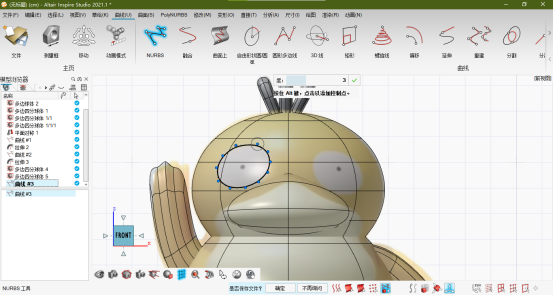

17.开始绘制可达鸭的眼睛，回到前视图，用曲线工具根据参考图绘制眼睛

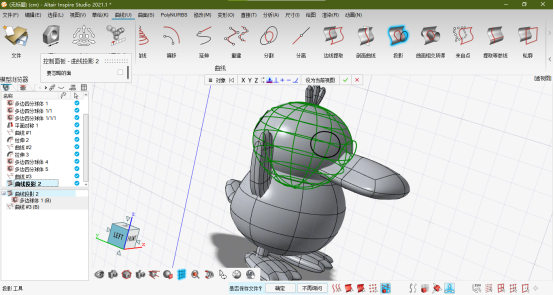

18.使用投影工具，让曲线投影在头部位置，提取曲线，隐藏投影

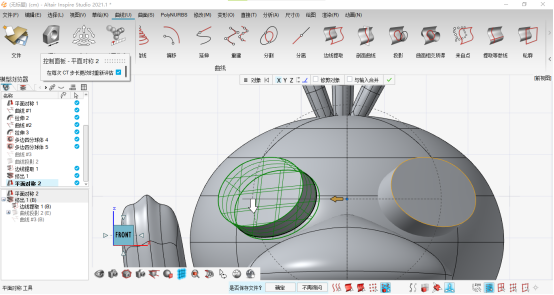

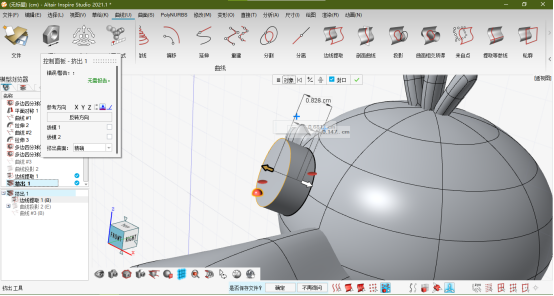

19.用挤出工具，挤出曲线为实体（向内部挤出一点）





20.对称复制到另外一只眼睛位置

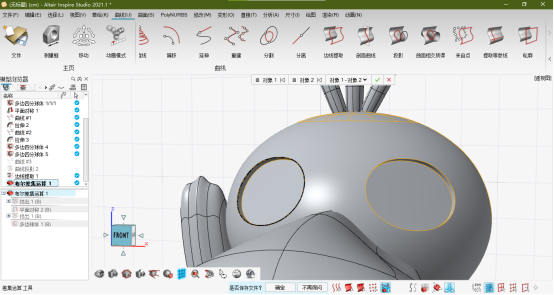

21.使用布尔运算差集工具剪切掉

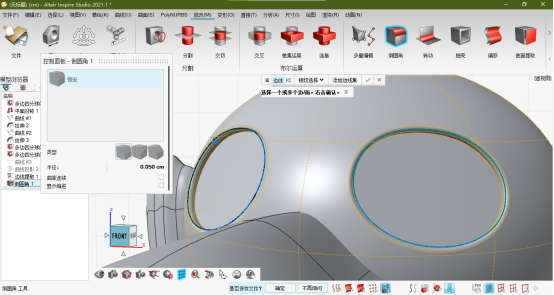

22.用圆角工具倒角



23.绘制两个圆球体做为眼珠



24.用组合工具合并在一块，再圆角

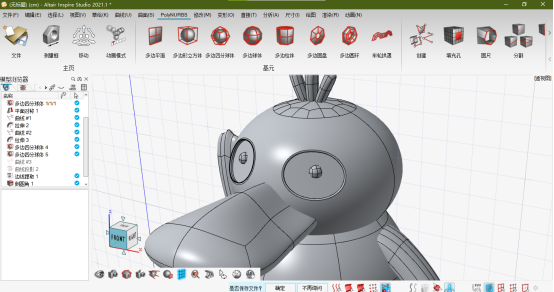

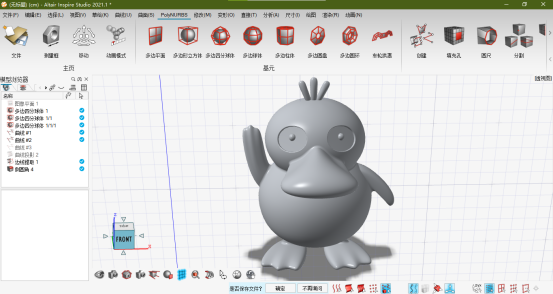

最终效果如下：





本次Altair inspire教程到此结束。如果您想了解更多关于该软件的信息，如价格、其他教程、不同版本、版本咨询以及项目案例等等，请留言或与我们联系。同时，如果您对下一期想要看到的建模类型有任何想法，也请告诉我们。我们期待与您在下一次再见！
