在HyperMesh中导入几何【操作教程】

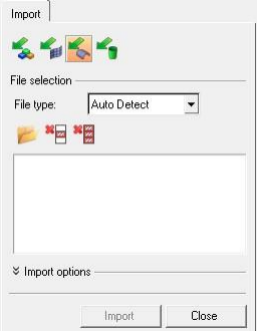

使用 Import Geometry 里面的 Import Browser 导入几何。

使用 Import Browser，用户可以从主流的 CAD 软件导入数据，比如：

lUnigraphics (NX2,NX3,NX4,NX5)

l支持导入.prt 文件

l提供一个 UG 零件浏览器

l要求安装 UG，本地或远程都可以

lCATIA (V4,V5)

l支持.model (V4)文件

l导入.catpart (V5)文件需要一个许可证

lPro/Engineer (Wildfire 2.0 & 3.0)

l支持导入.prt 和.asm 文件

另外 HyperMesh 还支持导入以下中间格式：

lIGES (.igs & .iges)

lSTEP (.stp)

同时，HyperMesh 也支持以下 CAD 软件的几何导入：

lACIS

lDXF

lJT

lParasolid

lPDGS

lVDAFS

高级导入选项

在HyperMesh中，cleanup tolerance 用于决定是否两个边是相同的以及是否两个曲面的顶点是一样的。cleanup tol 控制以下项目：

l是否两个曲面的边靠得足够近以至于合并成一个共享边（绿色边）

l是否曲面被破坏并且应该被删除

如果你使用 Automatic 清理容差选项，曲面和边的复杂性将被考虑，最终确定一个能够最优化共享边（绿色边）的容差。Automatic 清理容差默认为转换器内定值的 100 倍。

如果你想指定一个不同的值，使用 Manual 清理容差选项，必须大于默认值。只有当数据小于原始数据容差时，转换器才会修改数据。增大容差可能会引起严重的问题。一旦这个值被设定，任何等于或小于这个值的特征将被消除。转换器不会留下任何小于容差的边；如果这些边对某个曲面很重要，则这个曲面将会被破坏，或者不能被正确剪切。小于这个容差的曲面可能不会被导入。如果你读取的文件中包含很多极小的边，也许最好使用一个较大的容差重启读取。这个做法同样适用于曲面被显示得完全不正确的情况。这个容差不能设置得大于用于网格化分的节点容差（在 Option 面板中设置）。这个选项的面板在下拉菜单 Preferences > Geometry Options。

如果你读取一个 Catia 文件，你可能需要忽略文件中的容差；根据我们的经验，文件中的容差通常很小（至少差一个数量级）。

lAutomatic 选项会考虑曲面和边的复杂性，最终确定一个能够最优化共享边（绿色边）的容差。

lManual 选项允许你指定一个容差。

1、Import blanked (no show) components 选项允许你控制是否将 IGES 中的空白组件以及 Catia 组件中标记为“NO SHOW”的对象导入 HyperMesh。

2、选中 Name components by layer 选项激活它。这个选项适用于 Catia V4 和 Catia V5。

l对于 Catia V4，这个选项默认是开启的，并且不能被关闭。

l对于 Catia V5，这个选项默认是关闭的，可以被开启。如果开启这个选项，Catia 文件中同一个层的对象将会被放进同一个 component。
