CAE中的3D单元的适用场合

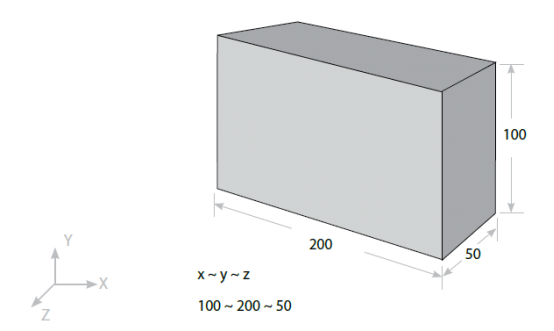

当结构的3个维度尺寸在同一量级时应该使用3-D单元。

单元形状：四面体、楔形、六面体、金字塔

用户需要输入的数据：无

单元类型：实体

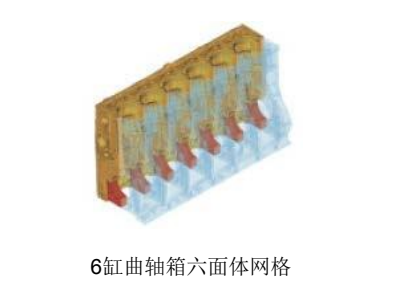

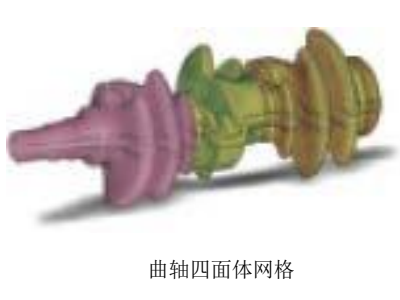

实际应用：齿轮箱、发动机体、曲轴等

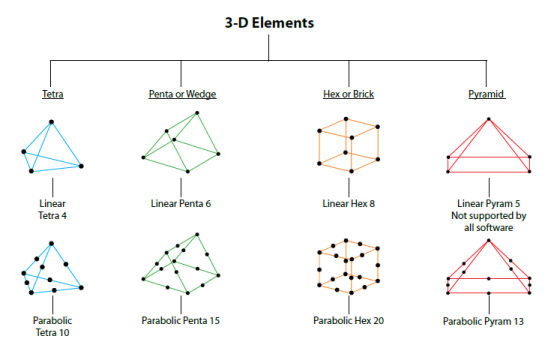

3D单元类型：

实体单元的自由度

2-D薄壳和1-D梁单元都支持6个自由度，但所有实体单元都只有3个平动自由度（无转动自由度）。例如一个10节点四面体单元总共有10 x 3 = 30个自由度。为什么实体单元只有3个平动自由度而无转动自由度（物理解释）？

考虑一张纸片（2-D几何）或者一把长的铁尺（1-D几何）。他们容易被弯曲和扭转（转动自由度）。但是如果是除尘刷或者压纸之类的实体。他们通常不会承受很大的弯曲或扭转。因此，实体单元只有3个平动自由度而无转动自由度。
