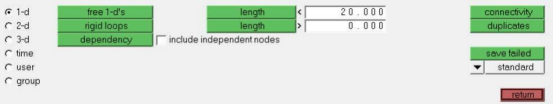

最小单元尺寸是多少？单击 图标打开 Check Elements 面板。
选择 20mm 作为临界最小单元尺寸（选这个数值来说并没有特别的原因），检查显示有 4 of 372 (1%)没有通过检查。最小长度是 2.72。
是什么导致了这些小单元？为了提取未达到指标的单元，单击“save failed“（检查后马上点击）将未达到指标的单元放到一个用户寄存器（user mark）里。左下角会显示以下信息：“The highlighted elements have been placed in the user mark“

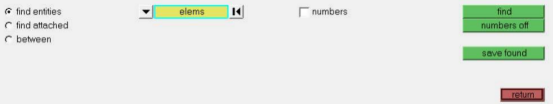

然后在 Model Browser 里隐藏所有单元和几何（清空屏幕）。点击 Find 然后点击 elems 从用户寄存器（user mark）取出未达到指标的单元。
在扩展面板中选择 retrieve。

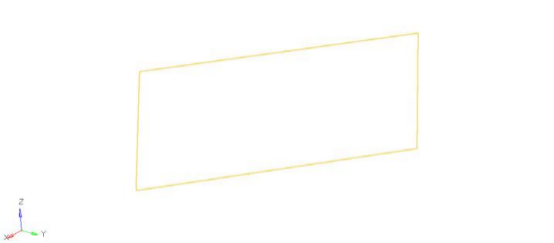

未达到指标的单元被显示到屏幕上（你可能需要点击 将单元显示出来）。

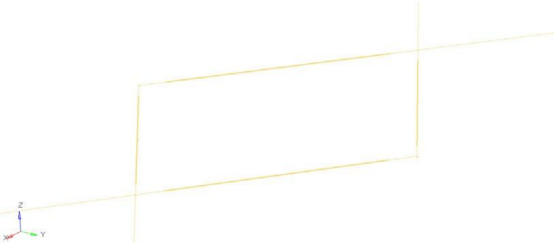

将曲线也显示出来，可以看出这条线有点问题。
上图可以看出 CAD 线（划成网格后就是 CBAR 单元）没有正确连接。换句话说矩形区域是一个设计缺陷，需要修改。针对项目要求（例如，使用不同的网格尺寸进行划分），可以选择通过重建曲线或直接修改单元来修复模型。
第一步：删除所有小单元（长度<2.7mm）(使用 delete 面板 )。

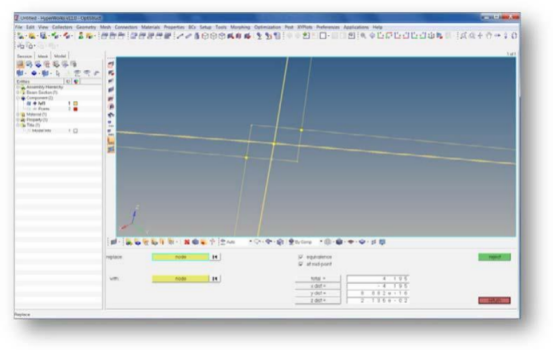

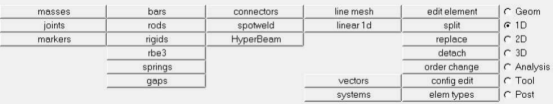

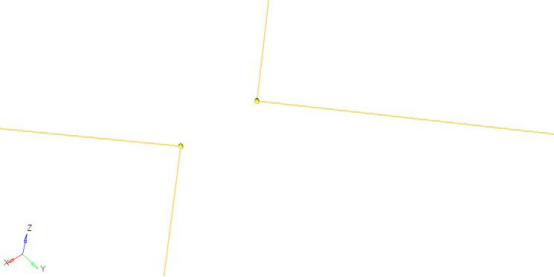

结果 1D 单元没有耦合（例如，有一个间隙）。为了合并节点，可以使用“replace“（Page 1D > replace）：
“replace“通过将两个节点向中点移动来合并。当然，我们这么做又将一个不精确性引入到模型中。
