专用术语
• Connector Location—创建的Connector的空间位置，对于不同类型的Connector， 可用于定义其的位置实体不同。
➢ nodes, nodelist, nodepath, points, lines, linelist, elems, surfs
• Connector Realization—通过Connector创建焊接FE
➢ 将焊接FE与Connector定义分开的一个优点是，同一个Connector可以被重新Realize成不同的焊接FE，避免重复定义Connector
专用术语

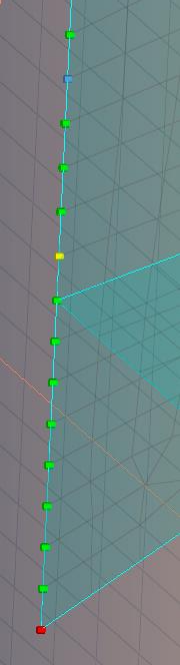

• Connector State —Connector有以下几种状态类型：
➢ Unrealized (yellow)—Connector创建完，还没有Realize
➢ Realized (green) – Connector创建成果，Realize成功
➢ Modified (blue) –编辑修改过的Connector，是指在Connector编辑器（ Connector Entity Editor ，CEE）中修改过其一个或多个属性
➢ Failed (red) -- 在某位置未能成功创建的Connector
• Link Entity State连接实体状态
➢ Geom –实体之间是直接通过几何（连接面）来连接（weld）
➢ Elems – 实体之间是直接通过网格连接（weld）

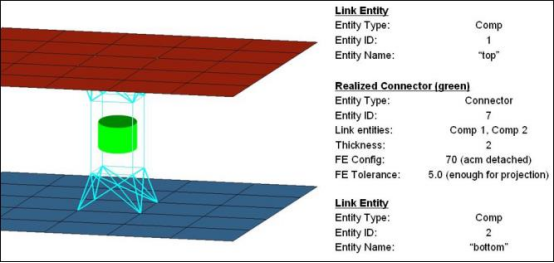

• Link Entity连接实体
➢ 一个连接实体是指添加到Connector中的一个独立的实体
➢ 在Realization过程中，Link Entity将焊接在一起
• Number of Layers (# of Layers ）-- Connector连接的层数，两层，三层…
➢ 对于seam 和 area ，预先定义为两层
➢ 对于spot ，大多数情况下可指定为两层，三层，尽管更多层数也是可能的
➢ 对于Bolt ，可设为unlimited
➢ 对于apply mass ，需设置有限的实体数，这是可选项
• Re-connect Rules – 用于保留Connector的link entity信息，在部件替换中非常重要
➢ None – 如果link entity中的实体被删除，那么link entity也从Connector被删除。
➢ By ID –如果link entity中的实体被删除，link entitiy还保留该实体的ID号，link entity还在Connector中。
➢ By Name – 和By ID类似，保留link entity中实体的名称。
➢ By UID – 和前面的类似，part的ID号保留，仅用于part 连接。
（内容、图片来源：Altair官方文件）
