• Connector是一个小型的数据信息库，用于在指定位置定义螺栓、焊点、焊缝等多种装配连接的形式。
• HyperMesh 中支持的link entity包括 PARTS, ASSEMS, COMPS, ELEMS, SURFS, NODES以及TAGS。

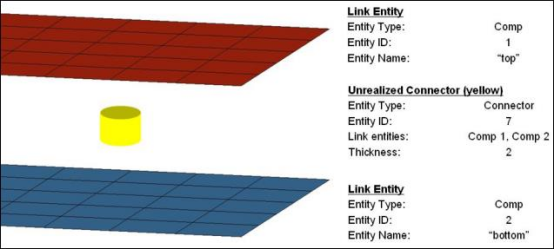

• 下图通过两个相同类型(COMPS)的link entity中定义了一个简单的connector。

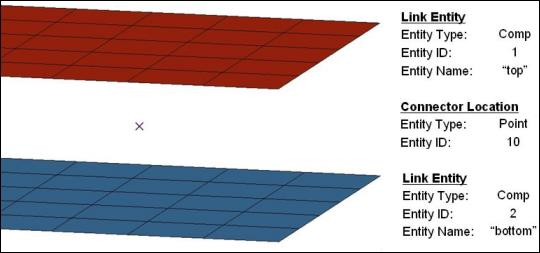

• Connector定义完后会包含以下的信息：
➢ 连接实体link entity，如 “Comp 1”和“Comp 2”
➢ Realization中的厚度值 (Thickness = value)
➢ 当前connector 所在的位置
• 案例

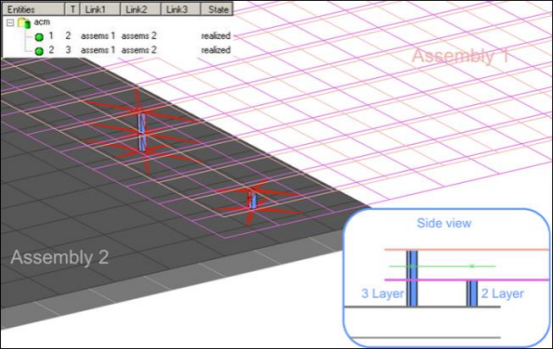

➢ 假设模型中有两个组件（Assem 1和Assem 2），每一个组件有两个Component （Assem 1 包含“Comp 1” 和 “Comp 2”, Assem 2 包含 “Comp 3” and “Comp 4”）。
➢ 创建一个 Connector 连接Assem 1 和 Assem 2，连接的层数设置为3。
➢ 在 realization 过程中，搜索查找两个组件中靠的最近的components 作为连接的对象。
➢ 每个组件内部，相对于connector距离最近的component会作为2T连接， 对于连接的第三层是任一组件中距离connector 最近的。

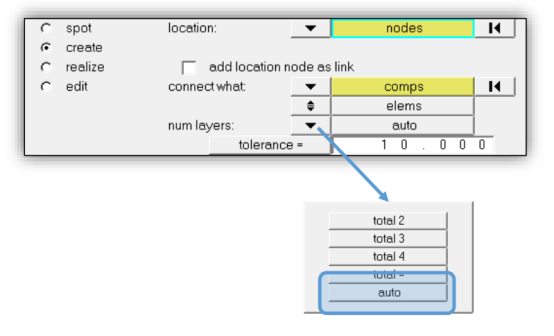

• “num layers”中的“auto”，表示自动探测连接的层数
➢ Spot Connector面板中现在支持“auto”
➢ 在连接探测的过程中，会准确的探测出连接层数，并保存到各自的connector中。
➢ 当使用“auto”选项时，需要采用合适的 tolerance值
（内容、图片来源：Altair官方文件）
