Realization

• Connectors的类型

➢ Spot点焊

• 在一个点处连接

• 点焊, 铆钉等







➢ Bolt螺栓

• 位于孔处

• 螺栓



➢ Trim Mass质量

• 非物理质量

• 一种简化的方式，用质量来代替某部件或给已有部件添加质量

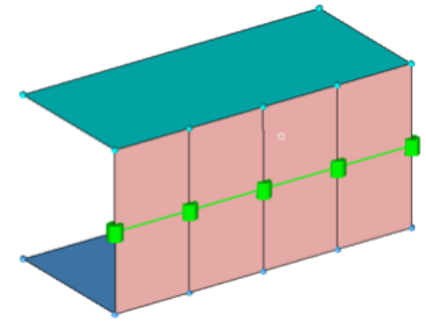

➢ Seam缝焊

• 沿长度方向连接

• 缝焊

• 只连接几何







➢ Area粘胶

• 连接面

• 粘胶



Realization

• Connector Realization – CWELDs

➢ 各种CWELD 类型统一为CWELD (general)

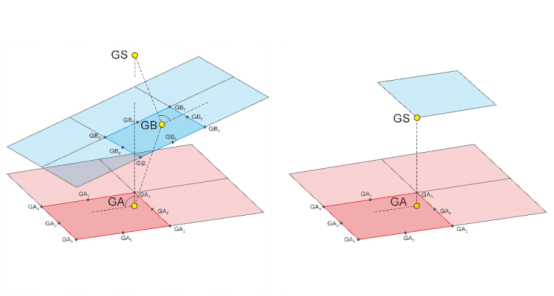

➢ CWELDs 通过一个GS node 以进行点到面的连接







Realization

• Connector Realization – CWELDs

➢ GS可以re center– 连接面（SHIDA,SHIDB）和投影重新识别并生效



Realization

• Connector Realization – CWELDs

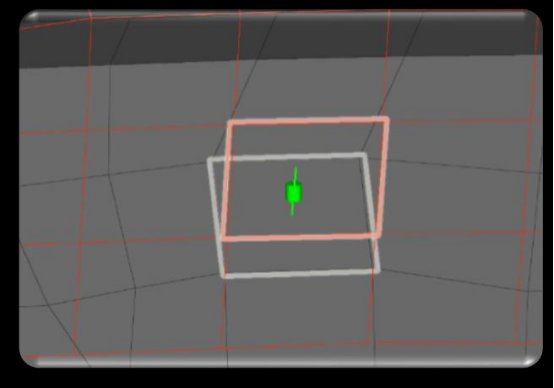

➢ CWELDs 可以通过centered quad定义

➢ Centered quad 选项适用于CWELD GRIDID 和 ELEMID

➢ 通过单元的光顺和重划分来保证 CWELD的节点靠近四边形单元的中心。







Realization

• Connector Realization 选项

➢ 用于area connector

➢ 确保connector 两侧最近的连接实体被连接

➢ 检查相反侧的连接实体是否平行

➢ 当 area connector不是精确的位于连接实体中间，通过该选项来控制以满足所需要的Realization



Review

• Connector 显示控制

• 编辑 Connector 的定义

• 查看 Connector 详细信息

• 控制 Realization的质量

• Display 工具栏 > Visualization controls

在HyperMesh中采用 connector visualization controls 可以通过connector 的状态，厚度(层数)， 类型 ，以及所包含的component颜色来显示。通过不同的规则（如厚度等）来筛选显示的 connector，筛选并保存的 “显示的” connectors 可以在用于执行其他相关操作中。



• 通过主菜单Connectors > Check > Connector Quality

基于Quality 面板检查由connector创建的焊接单元质量，connector 数据信息也可以通过 Tcl 函数来获取。



Review

• Connector 显示控制

• Display 工具栏 > Visualization controls

• Connector size –用于调整 connectors 显示的大小.

• 控制Connector的显示颜色:

• State - Realized, Unrealized, Failed和Modified

• Layer - < 2t, 2t, 3t, > 3t

• Style - Apply mass, area, bolt, seam, spot

• Component – 采用已经存在的component进行颜色显示

• Color by – Connector通过哪种方式来以不同颜色显示 (State, Layer, Style, or Component)

• State/Layer/Style – 对应的各种类型的不同颜色显示。



Review

• Connector 显示控制

• Display toolbar > Visualization controls

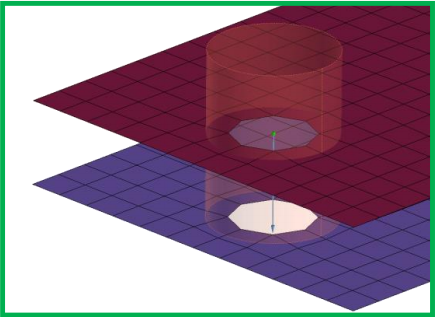

• Cylinder Bolts - 按照以下方式控制圆柱体螺栓显示颜色：

• Cylinder transparency – 拖动滑块可调整圆柱体螺栓的颜色透明度。

• Display status – 切换“开关”，是否显示圆柱体螺栓。







（内容、图片来源：Altair官方文件）
