FE Absorption

• Fe Absorb 可以给 connector 添加特定的FE信息。可考虑FE weld 实体和指定的 FE group。

• Fe Absorb 对于给定求解器 FE 模型创建 connector 非常有效，允许户转换不同的Realization单元类型

➢ 对于 welds, 将会把所有属于所选择的 weld 类型 (如 bar2, ACM, 等)的 FE 实体识别为spot。

➢ 对于 bonds, 将会把所有属于被选择的 bond 类型 (如 adhesive）的 FE实体识别为粘胶，粘胶由实体单元和1D单元构成。

➢ 目前mass absorb 仅适用于通过组定义的非结构质量（NSM）。每个非结构质量组会生成一个 connector 。

• 当识别出了合适 FE 实体时，absorb 将创建新的 connector，现有的 FE 实体作为该 connector的Realization类型 ，最新创建的 connector 也包含了与连接相关的全部信息。



FE Absorption

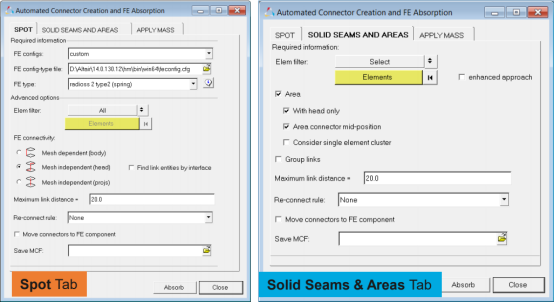

• Connectors > FE Absorb





FE Absorption

• Absorption - CWELDs

➢ 所有的 CWELDs 都会被识别为CWELD (general)

− 不同的CWELD 选项，如 PARTPAT, ELPAT, 等，以及 GS 和 GA-GB 也会被探测识别。



FE Absorption

• Absorption - ACMs

➢ 所有规则的 ACMs 都会被识别为 ACM (general)

− ACM connector获取到下面几个选项的中的某个信息

• shell gap

• equivalence (T1+T2)/2)

• constant thickness

➢ 某些情况下，在下面的两个选项间无法进行清晰的识别：

− shell gap

− equivalence (T1+T2)/2.

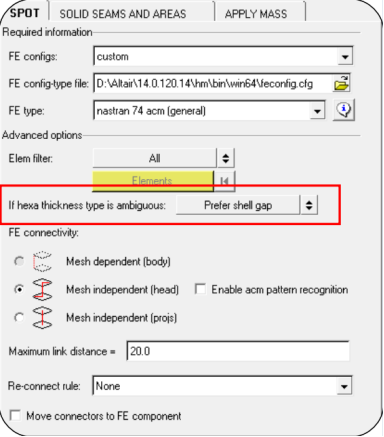

➢ 识别模糊时，If hexa thickness type is ambigous选项确定优先顺序







FE Absorption

• Absorption - solid seams and area connectors

➢ 对于solid seams and area connector的absorption，可以更加准确

的控制并由用户决定哪些连接在absorption中考虑进去

➢ 可以清晰的区分seams 和 areas 之间的不同，包括是否勾选 “with head” 选项。



FE Absorption (MASS TRIMMING)

Mass trimming 是一个新功能主要用于分配非结构质量：

➢ Trim Mass 一般定义以下的信息：

• 位置

• 连接方法

• 连接对象

• 质量类型

• 质量值

• 惯量

• 搜索容差

➢ 保存 Trim Mass 的定义

➢ 重新应用到新的设计中

• 支持OptiStruct 和 Nastran

• 因为 Connector 子面板下的 Apply Mass 功能在保留连接类型和搜索方法上有一些限制，所以进行了重新改进和调整。

• 可以定义以下几种类型的mass:

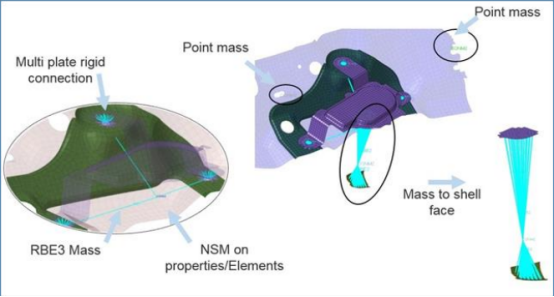

➢ 基于property 和 elements的SM

➢ nodes, elements, components 和 properties上的Point Mass

➢ 单水平和双水平附着法生成的刚体类型质量（Rigid Type Mass ），支持RBE2, RBE3 和 RBE3-RBE2。







FE Absorption (MASS TRIMMING)

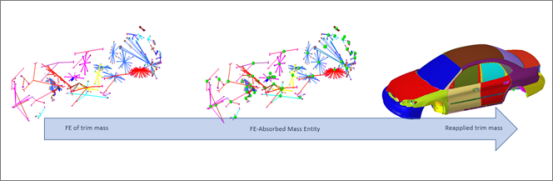

• Mass trimming 可以从FE模型中FE-Absorbed，并保存为 HyperMesh 文件，在后续新设计中重新应用。

• Trim Mass 也可以在通过 Tools >Mass Trimming 浏览器下完成







（内容、图片来源：Altair官方文件）
