HyperMesh_Connector面板与建模_Altair官方帮助文档

Master Connector文件

• Master Connectors 文件

➢ 存放于 connector 的大多数信息可以导出到一个 master connectors 文件中（单一格式，有助于焊接流程自动），文件中主要包含以下信息：

• 位置, 连接对象, 连接对象的状态, 连接对象的规则

• 给定位置的焊接信息



➢ Import Connectors à 导入一个Master Weld 文件用于自动创建 connector

• 增强的XML import 可以导入一个 Catia 中创建定义的特定结构的粘接，会作为一

个带有宽度的seam connector。



➢ Export Connectors à 导出 Master Weld 文件到

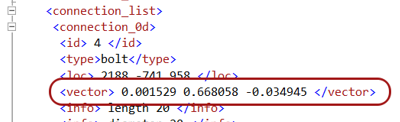

• Include bolt dynamic vector 选项 – 默认情况下，按照动态识别的螺栓矢量方向导

出 Connector。

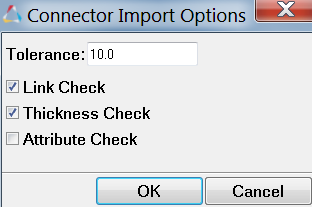

导入带Connector模型

• Connector冗余实体的管理

➢ 相同的 connector 可能位于不同的include文件中。

➢ 当这些include文件重新导入到一起时，可能会导致数据的冗余冲突。

➢ 导入过程中检查并解决这种冗余。







Connector面板

• Spot、 Bolt、Seam 和 Area 面板位于 connector 模块， 主要用于 connector 创建、Realization和编辑等，这些面板的结构很相近。







Connector面板

• 第一栏 (蓝色)-- 包含了与 connector 创建和连接探测的所有相关内容。

➢ 位置

➢ 待连接对象 (类型，状态)

➢ 连接层数 (仅支持 spots 和 bolts)

➢ 容差

➢ 其他内容取决于 connector 类型 (spot, bolt, seam, area) ，以及所选的位置和其他额外选项。



Connector面板

• 第二栏 (红色) -- 内容有：realization type，post script，property赋予

➢ 第一行用于选择Realization的类型

➢ 最后两行的内容根据所选的Realization类型不同，其内容也有差异

➢ 第二行，具体脚本的定义 ( 定制化Realization)

• default post script – 指定一个默认的脚本用于 connector 的Realization

• no/skip post script - 不使用脚本

• user post script – 指定自定义的TCL脚本文件



Connector面板

• 第二栏 (红色)

➢ 第三行用于定义单元放置的位置，仅在不选择Realization的脚本才需要定义。

• elems to current comp - 单元放置当前的 component

• elems to connector comp – 单元放置到 connector 的 component



➢ 第四行定义属性，仅在不选择Realization的脚本才需要定义。

• property = - 给创建的单元制定一个单元属性

• no property – 不创建属性

• direct property assignment - 指定属性到目标 component，该选项仅当定义了“property=” ，并且用户 user profile 是 Nastran，OptiStruct，RADIOSS或者Abaqus.



• 第三栏（黄色）

➢ 这一栏的选项与连接对象的最终连接相关，不同的 realize 子面板该栏都是一致的。

➢ HyperMesh 提供了不同的方式来决定connector 的Realization过程。

➢ Connector 的类型不同，采用的方式也不同；spots、seams、和 area connector 的方法类似, 但是 bolt connector 需要不同的方法。



（内容、图片来源：Altair官方文件）
