HyperMesh_Connector浏览器_Altair官方帮助文档

• 主菜单View > Connectors Browser，主要包含下面的内容:

• Link Entity browser – 位于面板第一个 tab， 显示模型中所有连接对象link entity信息

• Connector Entity browser – 位于中间面板的 tab, 以树型结构显示模型中所有连接信息，HyperMesh 基于Realization类型，以不同夹叠形式对 connector 进行显示和分组。夹叠的名称从FE configuration中获取，该名称位于各个求解器模板下的 feconfig.cfg 文件

• Connector Entity Editor browser – 位于最后一个面板的 tab， 显示在Connector Entity browser 下选中的connector的属性。

Link Entity浏览器

• 三种已定义的 browser 查看模式： component link view, property link view, part link view

• 快速查找定位图形显示窗口的连接对象(link entity)和connector

• 当所有的查看选项未激活时（灰色背景），全局显示工具（ global display tools ）、操控模式工具（ action mode tools ）、以及右键下拉菜单（显示、隐藏、单独显示） 和 Model browser 的工作模式类似。唯一的不同是只用于component, property和part link view。

• 当激活一个或多个查看选项时 （橙色背景），显示、隐藏、单独显示的图标将发生改变，这些图标中多了Connector的标记。

• 操作模式工具（ action mode tools ）考虑到了 connector和连接实体的相互关系：

• 1st link entity: 所选中的连接对象

• linked connectors: 使用了所选中的连接对象的connectors

• 2nd link entity: 被linked connectors使用的连接对象

• 操作模式工具（ action mode tools ） –位于 Link Entity browser 右侧的一系列操作模式工具 ，用于控制连接对象的选择和图形窗口中模型的显示。

• 操作模式工具（ action mode tools ）取决于查看选项的设置。

• 抑制选项Options Inactive （灰色背景）， 操作模式工具（ action mode tools ）主要和 Model browser 中操作情况基本一致。

• 若选择了一个或多个查看选项，显示、隐藏等选项会发生改变，并且在图标上会出现一个 connector 的标记。

• 这种操作模式下，可以在图形窗口中选择连接对象，所选择的对象连接与用户设定的查看选项相关。

• 右键菜单

必须选中一个或多个支持的实体对象，多个对象的选择支持SHIFT-click 和 CTRL-click方式 ，或者使用 Link Entity browser 中的全局显示工具集。

• Configuration Window - 右键点击进入该菜单

点击该选项会弹出新的对话框（如下图），可以改变 Link Entity browser 中的显示栏，以及一些特殊功能， 如 find between等操作

• Configuration Window - Local options

➢ Direct Link Only

默认情况, 直接和间接的连接均会在 Connector Entity 浏览器中显示，为了只显示直接连接，可以在该处进行设置。

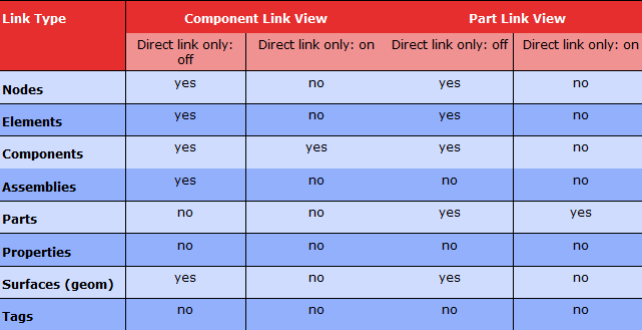

➢ About Indirect Links

默认情况，作为一个节点的连接实体也在 Component link view 中显示为 一个component 连接实体 。 例如，通常components 会在三种情况下被看作一个连接。 第一，节点属于某单元，该单元又属于某个 component；第二，单元属于某个 component；第三，面属于某个单元。

当选择了Direct link选项 ，Part link view 中仅显示真实part的连接实体，Component link view 仅显示真实的 component连接实体。

Configuration Window - Local options

• Find Connectors Between With – 用于定义查找工具的方式

• Minimum two selected links: 仅影响连接在至少两个被选中实体上的 connector。

• Exact selected links: 仅影响连接在被选中实体上的 connector

• All selected links: 找出所选对象关联的任何 connector

• Filter View on Show/Isolate/Find (affects all views) – 唯一能同时过滤两个browser 列表的过滤方式。

Configuration Window - Global options

• Autofit - 和其他查看选项联合使用，激活该选项后，最新查找到的connector 会放置到屏幕中央。当和前面提到的一些按钮联合使用是，类似重置视图功能。

• Stripe Background –是否显示浏览器中list之间条纹。

• Autocolor visualization Mode - 激活该选项，Connector browser 将会控制单元的显示模式，取代了visualization选项的颜色控制。单元将会通过 component、property、part等进行颜色渲染，具体哪一种，取决于connector link view 中激活了哪种。

（内容、图片来源：Altair官方文件）
