HyperMesh_Connector Entity浏览器_Altair官方帮助文档

• Connector Browser – Connector Entity browser

• Connector browser中间部分包含了一个树形视图，用于查看模型中所有的连接。

• 模型中所有的 connector 根据Realization的类型以不同的folder方式管理组织

• Folder的名称从FE配置文件中获取，该文件位于各个求解器模板下的 feconfig.cfg 文件。







• 当所有的全局显示工具中视图toggle按钮都抑制后，显示工具、操控模式工具、以及右键菜单选项（显示、隐藏、单独显示） 和 Model browser 的工作模式类似。

• 按钮激活（出现橙色背景）后，显示、隐藏的方式是不同的，操作按钮的图标变化为一个包含connector 符号的按钮。

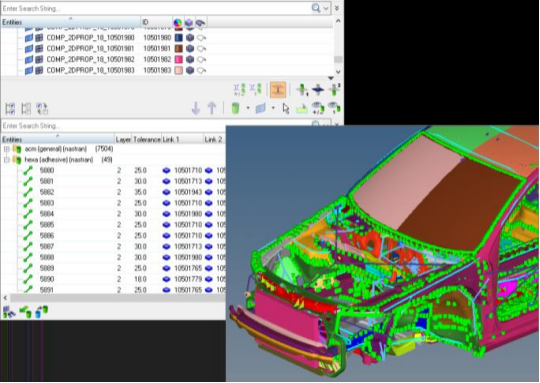

• 操作模式工具考虑到了 connector和连接实体关系，显示结果和以下查看选项相关：

• 1st connector entity: 所选中的connectors

• linked entities: 所选中的connector中使用的连接实体

• 2nd connector entity:至少使用了所选连接实体之一的 connectors

• 操作模式工具（Action Mode Tools ）– 控制对象选择和模型显示

• 操作模式工具（Action Mode Tools ）的使用方式与查看选项的设置有关

• Options Inactive - 操作模式工具（Action Mode Tools ）的核心使用方式（显示/隐藏/单独显示) ，专用于所选的 connector。

• 在这种模式下，显示、隐藏、单独显示等操作不仅用在所选的对象上，还基于所选的对象，浏览器进行查找过滤，以至于适用于更多的对象上。







• 通过多个选择的 connector，用这些工具设置按钮为 advance 或者 step back ，通过在图形区域选取 connector，添加connector 到激活的面板的 entity collector 中， 各个 connector 显示的开/关，单独显示特定的 connector，或撤销任何显示修改 (show/hide/isolate).

• 显示选项切换按钮 – 影响操作模式工具，选择不同的按钮，会确定出显示的对象，之后可以对按钮所支持的对象进行显示、隐藏。

• 单次点击按钮即可激活，再次点击后即抑制

• 多个选项的下激活后会共同产生作用

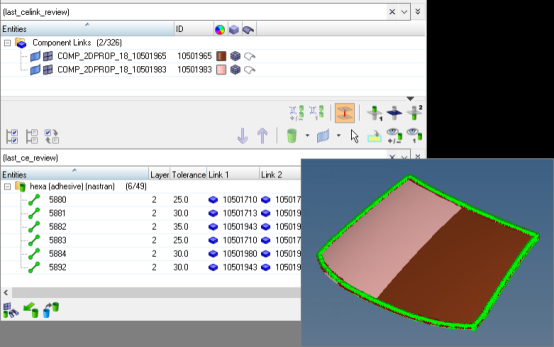

• 例如，当 Linked entity 和 2nd connector entity 按钮同时激活，再选择并单独显示一个connector，此时会显示与 connector 连接的 component，以及与连接在该component 上的其他connector。

• 采用 Connector 连接拓展选择操作

• 右键菜单--Configuration Window

• 点击该选项会弹出新的对话框（如下图），可以改变 Link Entity browser 中的显示栏，以及其他一些特殊工具，比如查找twin connector等

• Local options -

• Global options -

• Configuration Window - Local options

• 连接栏的扩展信息

每一个连接都会显示出其当前状态 (连接几何或网格)，以及重新连接的规则 (基于 ID号，命名，或 fe realize).







• 若新的 part 与被删除的 part ID 号一致，那么基于该 ID 号会自动重新连接。

• 若新的 part 与被删除的 part 命名一致，那么基于该命名会自动重新连接。

• Max Link Column Viewed – 尽管一个 connector 有多个连接（实体/对象）， browser 将仅仅显示指定数量的栏。

• Find Twin Connectors:

• Minimum two links: 仅查找两个或者两个以上的连接实体相匹配的 connector 。

• Exact links: 精确查找相同的连接，若用户想查找一个带有两个连接的 connector，无法找出具有三个连接的 connector，即便是包含了这两个连接。

• Configuration Window - Local options

• Filter View on Show/Isolate/Find (affects all views) – 同时对两个 browser 起作用。

• Configuration Window - Global options

• Autofit – 若该选项和查看选项按钮联合使用， 更像一个重置显示按钮

• Stripe Background – 是否显示浏览器中list之间条纹。

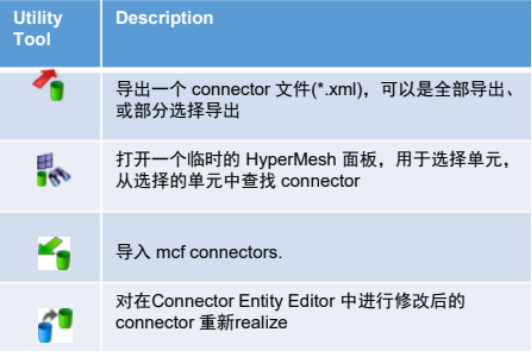

• Utility Tool - 位于 Connector browser 底端的一些按钮，用于导出、导入 connector、打开与 connector 相关的子面板，以及一些专用的显示选项。

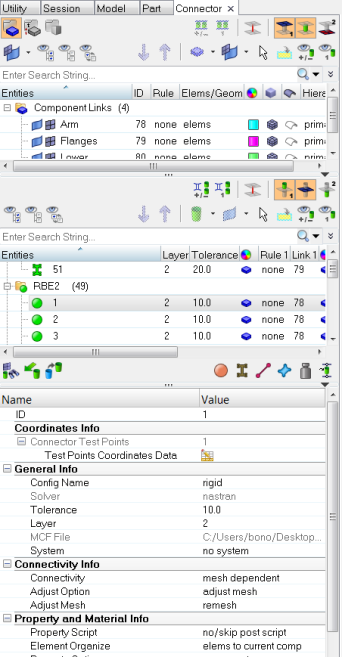

• Connector Entity Editor 用于快速查看和修改已经指定的 connector 属性， 在

Connector Entity browser中，选择单个或者多个 connector 时Connector Entity

Editor就会打开，Connector 属性会在 “Name” 栏，每一个属性相关的值都会在

“Value” 栏中显示。

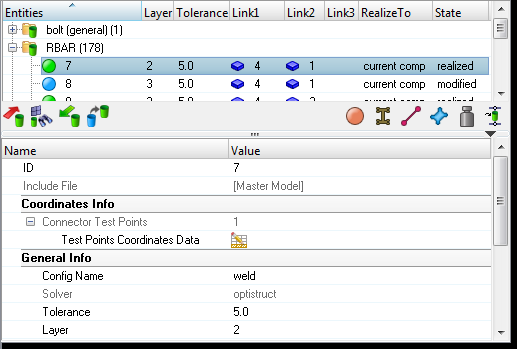

• 当修改一个 connector 时，状态就会变成蓝色，修改后的状态表示新的representation

和当前的representation不一致。

• 比如需要修改一个直径为 10 的 acm(general) connector，在 Connector Entity Editor



• 重新定义一个 thickness 常数，编辑直径，并用一个半径为3的 RBE3 单元，只有对

connector 重新进行realize时，这些修改信息才会施加上去。



• 若用户需要在 Connector Entity Editor 修改指定的 connector 的 Config Name时，修改后的 connector 显示黄色 (unrealized)，并且该connector 会放置到一个新的夹叠下。







（内容、图片来源：Altair官方文件）
