Connector Entity浏览器

lConnector Browser – Connector Entity browser

lConnector browser中间部分包含了一个树形视图，用于查看模型中所有的连接。

l模型中所有的 connector 根据Realization的类型以不同的folder方式管理组织

lFolder的名称从FE配置文件中获取，该文件位于各个求解器模板下的 feconfig.cfg 文件。

l当所有的全局显示工具中视图toggle按钮都抑制后，显示工具、操控模式工具、以及右键菜单选项（显示、隐藏、单独显示） 和 Model

lbrowser 的工作模式类似。

l按钮激活（出现橙色背景）后，显示、隐藏的方式是不同的，操作按钮的图标变化为一个包含connector 符号的按钮。

l操作模式工具考虑到了 connector和连接实体关系，显示结果和以下查看选项相关：

l1st connector entity: 所选中的connectors

llinked entities: 所选中的connector中使用的连接实体

l2nd connector entity:至少使用了所选连接实体之一的 connectors

l操作模式工具（Action Mode Tools ）– 控制对象选择和模型显示

l操作模式工具（Action Mode Tools ）的使用方式与查看选项的设置有关

lOptions Inactive - 操作模式工具（Action Mode Tools ）的核心使用方式（显示/隐藏/单独显示) ，专用于所选的 connector。

l在这种模式下，显示、隐藏、单独显示等操作不仅用在所选的对象上，还基于所选的对象，浏览器进行查找过滤，以至于适用于更多的对象上。

l通过多个选择的 connector，用这些工具设置按钮为 advance 或者 step back ，通过在图形区域选取 connector，添加connector 到激活的面板的 entity collector 中， 各个 connector 显示的开/关，单独显示特定的 connector，或撤销任何显示修改 (show/hide/isolate).

l显示选项切换按钮 – 影响操作模式工具，选择不同的按钮，会确定出显示的对象，之后可以对

l按钮所支持的对象进行显示、隐藏。

l单次点击按钮即可激活，再次点击后即抑制

l多个选项的下激活后会共同产生作用

l例如，当 Linked entity 和 2nd connector entity 按钮同时激活，再选择并单独显示一个

lconnector，此时会显示与 connector 连接的 component，以及与连接在该component

l上的其他connector。

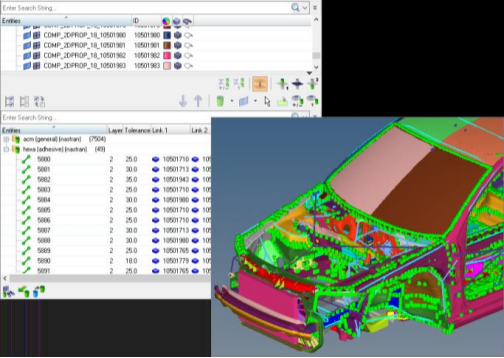

l采用 Connector 连接拓展选择操作

右键菜单--Configuration Window

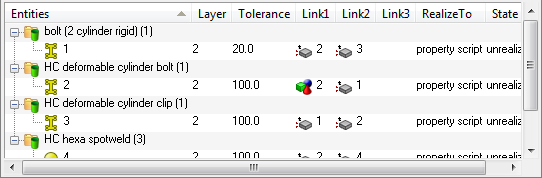

l点击该选项会弹出新的对话框（如下图），可以改变 Link Entity browser 中的显示栏，以及其他一些特殊工具，比如查找twin connector等

lLocal options -

lGlobal options -

lConfiguration Window - Local options

l连接栏的扩展信息

每一个连接都会显示出其当前状态 (连接几何或网格)，以及重新连接的规则 (基于 ID号，命名，或 fe realize).

l若新的 part 与被删除的 part ID 号一致，那么基于该 ID 号会自动重新连接。

l若新的 part 与被删除的 part 命名一致，那么基于该命名会自动重新连接。

lMax Link Column Viewed – 尽管一个 connector 有多个连接（实体/对象）， browser 将仅仅显示指定数量的栏。

lFind Twin Connectors:

lMinimum two links: 仅查找两个或者两个以上的连接实体相匹配的 connector 。

lExact links: 精确查找相同的连接，若用户想查找一个带有两个连接的 connector，无法找出具有三个连接的 connector，即便是包含了这两个连接。

lConfiguration Window - Local options

lFilter View on Show/Isolate/Find (affects all views) – 同时对两个 browser 起作用。

lConfiguration Window - Global options

lAutofit – 若该选项和查看选项按钮联合使用， 更像一个重置显示按钮

lStripe Background – 是否显示浏览器中list之间条纹。

lUtility Tool - 位于 Connector browser 底端的一些按钮，用于导出、导入 connector、打开与 connector 相关的子面板，以及一些专用的显示选项。
