Connector Browser – Convert Style

• 通过 Convert 功能 可对不同类型的 connector进行转换，例如，把焊点转换为螺栓。

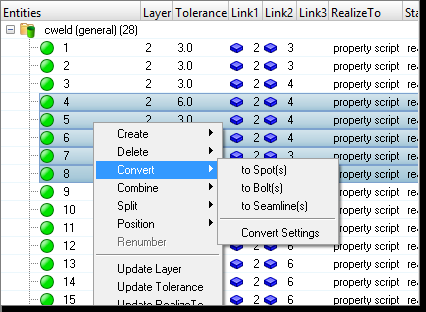

• 选中待转换的 connector ，右键点击并选择 Convert > Style (spot, bolt, seamline)

• 转换后的 connector 是unrealized的，存放在unrealized的夹叠中，转换后的 connector 无法返回到原始的状态，它仅仅包含：层数、容差和连接实体信息。

• Convert Settings 设置line connector，转换后是保留line connector 的还是单点（single point）connector，该选项仅用于spot或者bolt lines到seam line的转换。





• 通过 Combine 功能将对齐的single point connector 合并为line connector，或

合并几个对齐的seam connector到更大的seam connector

• 选中要合并的 connector，右键点击选择 Combine > Style ，不同类型的connector不会被合并。

• 合并spot、bolt时，将准确的保留 connector 的初始位置。

• 合并seam时，不会保持初始的位置，将沿新的合并的line上重新定义

• 多数情况下，合并后可以保留Realization类型， 但是，合并已realized的seam

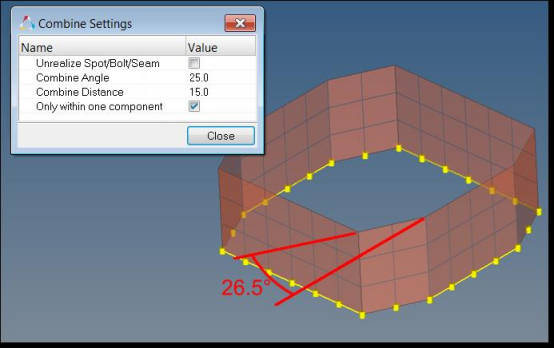

connector 会产生新的合并的Realization，可以通过 combine settings 进行设置控制。







Connector Browser – Split

• 通过 Split 功能将spot、bolt的 connector 分割成独立的single point connector。

• 选中需要split的 connector，右键点击 Split > Style

• 不支持不同类型的 connector 的同时split

• Split以及realized的connector，产生的新的connector 也是realized的，可以通过 Split settings, 控制是否realize。

• split产生的新的connectors 将会放置到初始 connector 的component中。







Connector Browser—Position

• 通过 Position 功能来定义 connector 的位置

• 选中待定义的 connector，右键点击选择 Position > Style

• 对于line connectors，每个独立的点会位于连接的中间位置

• 不支持bolt、area connector

• 当选中link conservation option 中的 extra links时，重新定位某个connector到中间，会产生不期望的结果，这是因为连接时会考虑合适的投影。



Connector Browser – Add Link

• 通过 Add Link 功能每次添加连接实体/对象(component, assembly, surface. element, tag, node) 到一个或多个 connector 中，通过右键可以实现该功能的操作。

• 所有选中的 connector 都适用于 Add Link 工具，用户可以点击Reject (位于 Add Link 工具的右上角)，取消该操作。

• Add Link 窗口采用表格的布局形式，每一个 Add Link 选项都会显示在Name 栏，相关选项的控制和值都会显示在右边的 Value 栏。



Connector Browser – Remove Link

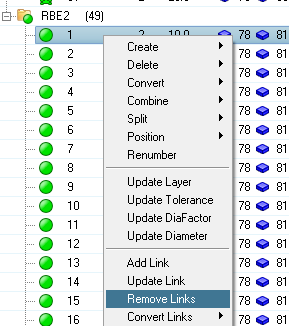

• Remove Links 功能位于 Connector Entity browser 的右键菜单

➢ 移除connectors中的所有Link

1. 左键选择要移除link的所有connectors；

2. 右键点击并出现 remove links；

3. 选择 remove link 实现对所选connectors中的全部link的移除操作



➢ 从connectors中移除指定的link

1. 左键选择要移除的link；

2. 右键点击并出现 remove links；

3. 选择selected connectors 实现对选中的 link的移除操作







Connector Browser – Update Link

• Update Link 功能位于 Connector browser 的右键菜单

• Update Link 用于编辑link的属性

• Update Link Rules

• link rule 定义 connector 添加连接对象的规则







• Update Link States

• link state 用于定义连接对象是几何还是单元

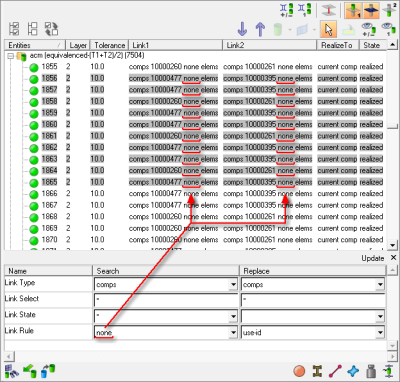

• Update Link Part Replacement

• 部件替换update link，Connector是unrealized。



Connector Browser – Convert Links and Parts

• connector 连接类型可以转换为Part，Comp，Prop等类型。

• Connector 的连接转换需要在component 和property 之间有清晰的 1:1关系， 否则转换将不具有唯一性而导致失败。

• 可以在 Connector Entity browser 中转换连接

• 右键点击 connector 图标并选择 Convert Links ，对所选的connector 进行转换。

• 对于单个连接的转换，需要准确点击该连接，并选择Convert Link



（内容、图片来源：Altair官方文件）
