Autopitch

• Autopitch 功能通过主菜单 Connectors > Create > Autopitch 实现

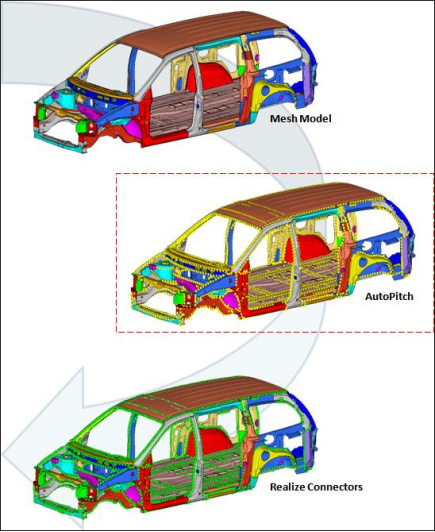

• 建模时，在从CAD部门获得焊点数据之前，Autopitch 工具根据预先定义的参数（pitch

distance）自动来创建焊点，从而保证建模过程能继续下去。

• Autopitch 工具的输入是 component – 若没有置为当前的 component collector，会自动创建一个命名为 ^autopitch 的 component。

• Autopitch 的输出是根据给定的距离（pitch distance）和相关参数生成的 connector，这些 connector 处于unrealize的状态，因此允许spot面板来realize 。

1) 选择自动创建connector的 Component 。

2) Consider closed shell thin solids是可选项，选择薄壁实体封闭的表面网格(允许小缝隙存在) 作为输入。

3) Create in middle是可选项，选择该选项，在法兰面的中间创建connector，不选该选项，connector创建在法兰面的某一侧。该选项可用中面薄壁实体封闭的表面网格作为输入。

4) 定义以下输入信息：

a) Search distance：component之间搜索的距离

b) Spot pitch distance：每个 connector 之间的距离

c) Spot pitch end offset：某个边的端点或者法兰到 connector 的距离

d) Distance from free edge：自由边到 connector 的距离

e) Feature angle：在给定特征角内，识别为平面

Imprint压印

• 当选择mesh-dependent，quad transitions，当焊点创建的过于接近时，用于过度的四边形网格会产生重叠或者干涉。Imprint子面板提供了修复这种问题的方式，该方法将创建无缝隙，正确连接的网格结果。

• Imprint面板可以从connectors模块进入，也可以从1D,2D,3D面板下的mesh edit进入，两种进入方式会有一些默认参数是不同的

• mesh edit 在connector中的应用一般只在四边形过渡单元位置过近时

• 该面板包含指定原始(source)网格和目标(destination)网格的两个集合(collectors), 指定压印完成的网格放置于哪个component中。还需要设置一些额外的选项，更多详细介绍参看mesh edit 面板。

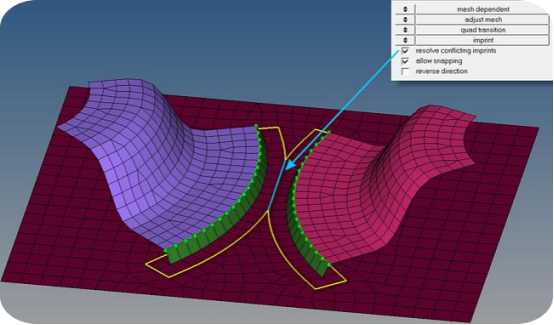

• 以下截图显示了在connector中创建imprint的推荐面板设置：

Imprint压印

• 小范围的冲突在realize的时候能够被自动修复。当重叠面积小于四边形单元面积的一般时，软件会在重叠区域自动重新划分网格。然而，重叠面积过大的话该方法将失效。

（内容、图片来源：Altair官方文件）
