HyperMesh_Seam Connector—Hexa Adhesives_Altair官方帮助文档

• 使用预先定义的模式来创建连续的或者不连续的六面体焊接单元，该模式可保存并导出到connector XML文件中。

• 对于OptiStruct和Nastran求解器，当六面体节点和shell单元节点不重合时，使用RBE3粘接；重合时，使用RBE2粘接

• 对于LS-DYNA求解器，支持shell gap thickness选项。如果六面体节点和shell单元节点重合，将使用shell单元节点来创建六面体，六面体直接连接在shell单元上。

• 可用于壳单元和实体单元。

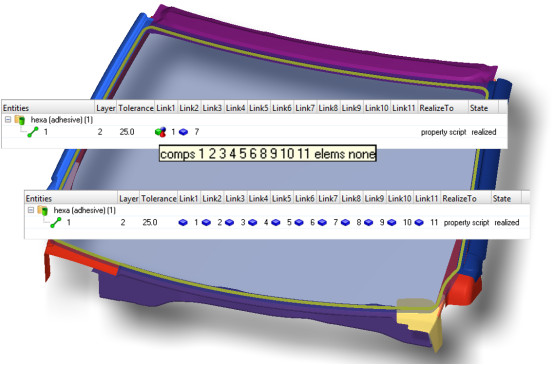

Grouplink

• 用于hexa seam 和 area absorption

• 识别实体连接的上下两侧

• 每侧合并成一个grouplink

• 典型的用在挡风玻璃粘胶上

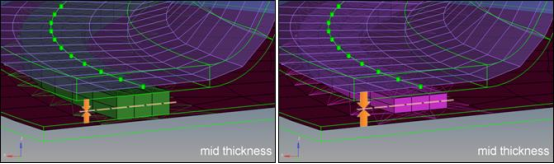

Hexa Positioning for Hexa Adhesives & ACMS

• 选项consider shell thickness and offset for hexa positioning位于connector option面板中的general option子面板中。

• 影响Realization类型为：hexa elements like ACMs (spot) 或 hexaadhesives (seam and area)

− T Connections – 选项不激活，六面体位于网格间的中间平面，如果激活，六面体刚好堵住间隙

− Lap Connections – 选项不激活，六面体位于网格间的中间平面，如果激活，六面体刚好堵住间隙



Area Connectors的投影控制方法

可以在Connector Entity Editor定义area connectors的投影方式，这样更易于realize adhesive beads







Seam Connector Trimming

• Realized connectors 变成unrealized

• Connector信息保留

• 可以保留某些特定的点的情况下对缝焊进行精确修剪

• 否则这些点将被重新分配



Area Connector Trimming

• Realized connectors 变成unrealized

• Connector信息保留

• 可以保留某些特定的点的情况下对area进行精确修剪

• 剩下的部分将基于之前的setting重新划分网格

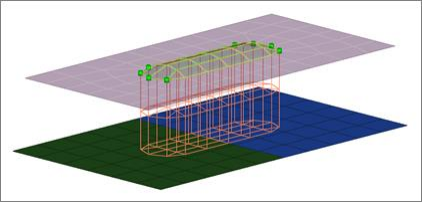

Seam Connector—不连续Hexa (adhesive)

• 定义的模式同其他connector类似,但是可以通过weld length定义沿焊缝长度方向的焊接长度，通过break length定义沿着焊缝长度方向的非焊接长度。

• 最终焊缝的长度取决于整个焊缝的长度.

• 执行检查,是否最终的焊缝长度与期望长度偏差过大.

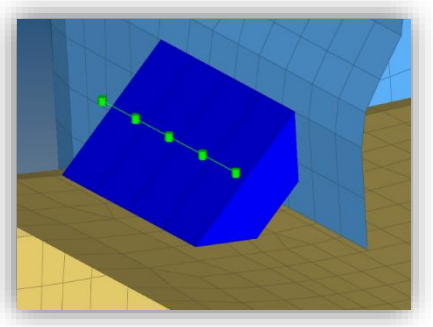

Seam Connector—Hexa (tapered T) Realization

• 用于几何成T型的连接类型

• 焊点尺寸和确切位置可以通过厚度或参数定义

• 可用于多个user profile (通过刚性单元与周围单元相连).

• Connector位置以及单元法向可以用来定义Hexa创建在T型连接的哪一边

• 0间隙的T型六面体缝焊的方向可合适的计算出来

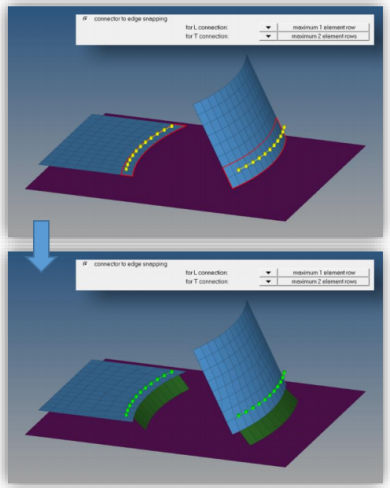

Seam Connector – Edge snapping

• 默认情况下，seam connector对齐关闭自由边，t-cases：2层网格 ； l-cases： 1层网格

• V2017版本可以控制

• 该信息储存在每个connector中
