HyperMesh_Handles的创建和从属关系_Altair官方帮助文档.docx

来源: | 作者:ALTAIR | 发布时间 :2024-04-09 | 355 次浏览: | 分享到:

• Morphing > Create > Handles > create子面板

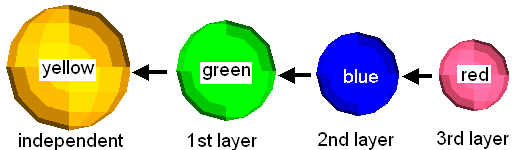

• Dependency – handle之间的依赖关系,支持多层次的依赖关系。

• Independent handle - 独立的handle。

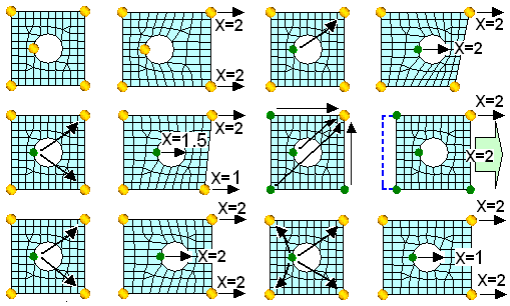

• Dependent handle – 非独立handle,受其所依赖的独立handle的运动影响。



HyperMesh_Handles的创建和从属关系_Altair官方帮助文档.docx



• Morphing > Create > Handles > create子面板



HyperMesh_Handles的创建和从属关系_Altair官方帮助文档.docx



Handles更新

• Morphing > Create > Handles > update子面板

• 使用 update 子面板更新handles的位置和从属依赖关系。如果多个handles被选中,只能更新从属依赖关系。

• update > handle / handles – 使用切换项选择更新一个或多个handle。

• update > dependent on: - 改变handle的依赖关系。

• update > dependent on: > 取消从属关系

• update > review sym – 显示跟所选handle相关联的对称。



HyperMesh_Handles的创建和从属关系_Altair官方帮助文档.docx



• Morphing > Create > Handles > update子面板

• update > review dep – 显示所选handle的从属依赖关系,通过从所选handle到其从属handle之间的向量来显示。



(内容、图片来源:Altair官方文件
