在开孔处创建RBE3或RBE2进行连接或加载是很常见的需求。
Case1: 如果数量不多可以手工创建

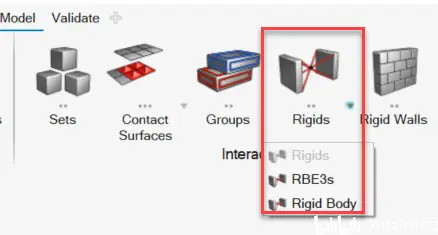

第1步：选择类型

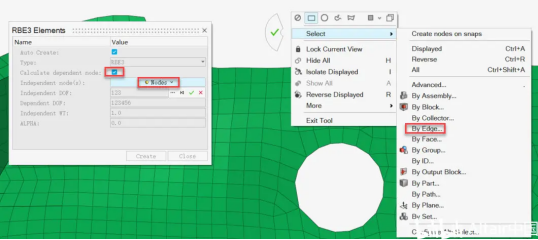

第2步：选择Calculate dependent node方便自动创建中心点
第3步：将选择节点的方式设置为By Edge > Free Edge Loops

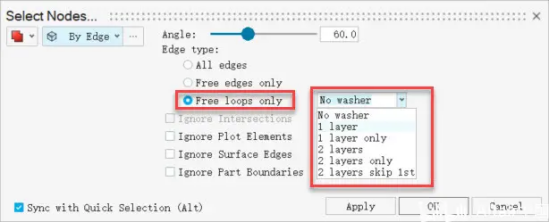

第4步：如果希望同时将washer上的节点选上，可以进行washer选择的设置

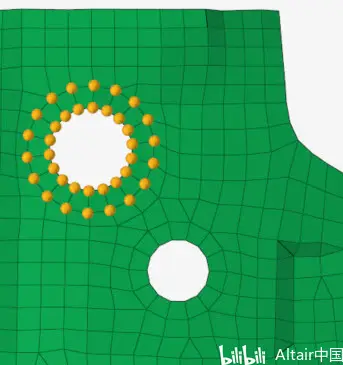

第5步：鼠标左键单击孔边任一节点即可完成选择

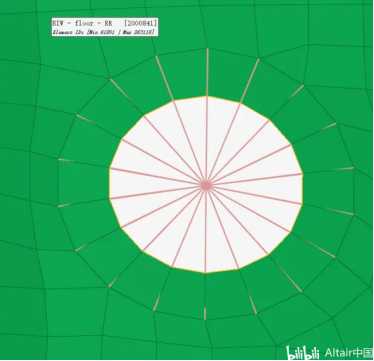

第6步：完成了一个RBE2或RBE3单元的创建
Case2: 如果有很多孔需要创建RBE2或RBE3单元

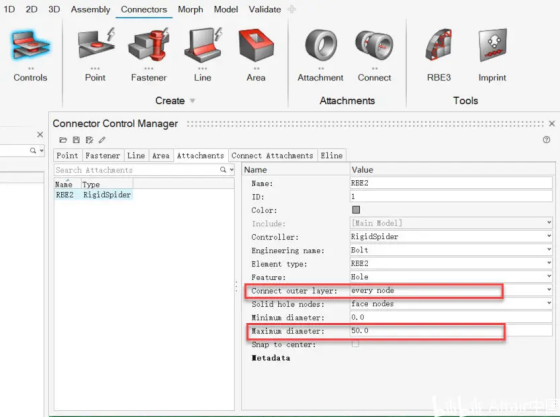

第1步：创建焊点控制文件
Connect outer layer指washer节点

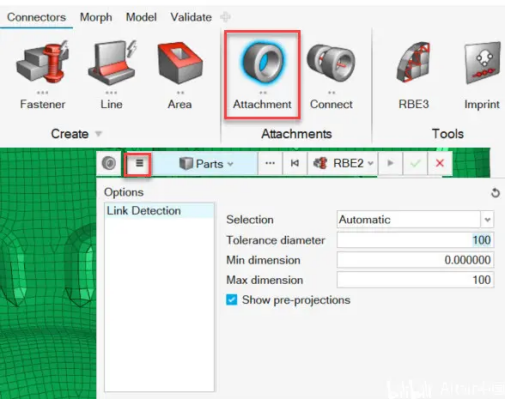

第2步：创建RBE2或RBE3
被连接对象可以是Parts或者Components
Selection可以根据半径自动检测或者手工点选
结果如下：
如果希望直接创建螺栓（比如RBE2-BAR-RBE2），可以改用Connector > Fastener进行批量创建。
（内容、图片来源：Altair官方）
