接触及单元的激话与去除
在零部件的装配过程中，装配的先后顺序可能能响量终的应力结果。以汽车换轮毂为例，在螺拧紧时、并不是顺序拧紧螺栓，而是逐步拧紧对角螺栓。如果想仿真螺栓的拧紧顺序对结果的彩、就可以采用单元的激活与去除功能。Optistruct通过 MODCHG 卡片来激活或去除单元及接触。
接触及单元的激活与去除卡片
MODCHG卡片定义见表19-5，卡片说明见表19-6。
表19-5 MODCHG卡片定义

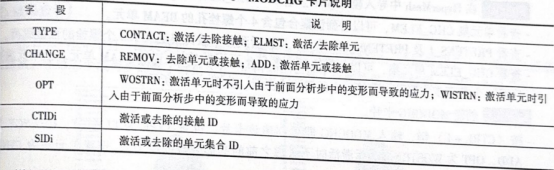

表19-6 MODCHG卡片说明
详细说明如下
1）MODCHG卡片需要被SUBCASE引用：
2）关于接触的激活与去除说明以下几点。
如果前一个分析步中存在接触，当前分析步中要去除接触，则前一个分析步中的接触节点力会线性地卸载为0。
在大变形分析中，接触激活时，接触对会基于当前构型建立接触单元;在小变形分析中，接触对基于初始时刻的构型建立接触单元。
3）关于单元的激活与去除说明以下几点。
-支持实体、壳、弹簧、质量单元、梁单元、铰单元、GASKET 单元:
-不支持非线性瞬态分析。
-当节点相关的所有单元去除时，该节点也会被去除，刚性单元和MPC单元不能定义在这些去除的节点上。
-去除单元时，首先计算出该单元对相关节点的节点力，然后在该分析步中将该节点力逐步减小为0。
-激活单元时，如果TYPE=WOSTRN，则单元内部不会产生应力、应变，当前构形会被设置为初始构型。
-激活单元时，如果TYPE=WISTRN，则单元会基于初始构形计算应力、应变。
